Снятие и установка электровентиляторов радиатора Нива 2121, Ваз 2131, Лада 4х4

Снять электровентиляторы впрыскового двигателя можно только после снятия радиатора (см. Снятие радиатора нива 2131).

На фото капот снят для наглядности.

электровентиляторОтсоединяем электрический разъем.

Наклоняем электровентиляторы с кожухом к двигателю...

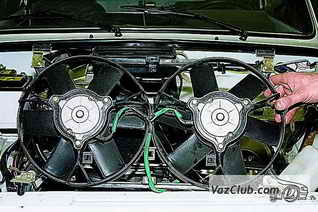

установка электровентилятора...и вынимаем из моторного отсека нива 2121.

кожух электровентилятора ваз 2121, ваз 2131Кожух электровентиляторов опирается на поперечину кузова ваз 2131 через резиновые втулки.

Для замены электродвигателя...

замена электродвигателя нива 2121, нива 2131...поддеваем отверткой стопорную шайбу...

снятие крыльчатки...и снимаем крыльчатку.

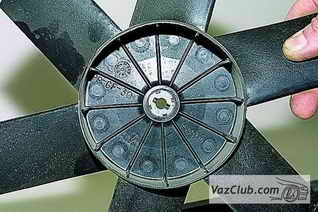

Обратите внимание на впадины в ступице крыльчатки, в которые при установке должен войти штифт вала электродвигателя нива 2121.
Отсоединяем проводку электродвигателя нива 2131.
Головкой «на 10» отворачиваем три болта крепления электродвигателя к кожуху.

электродвигательСнимаем электродвигатель.

Устанавливаем электровентилятор ваз 2121 в обратной последовательности.
