Снятие и установка подрулевого трехрычажного переключателя Нива 2121, Ваз 2131, Лада 4х4

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем рулевое колесо (см. Снятие рулевого колеса нива 2131).

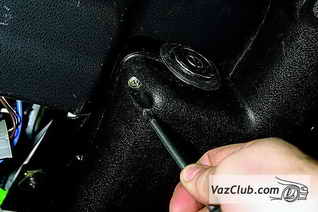

подрулевой трехрычажный переключатель ваз 2121Крестообразной отверткой отворачиваем саморез крепления нижней части кожуха к подрулевому переключателю…

подрулевой переключатель ваз 2131…и четыре винта, соединяющих верхнюю и нижнюю части кожуха.

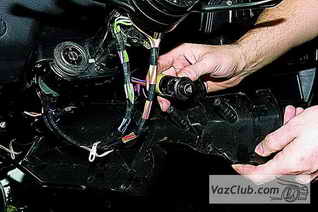

снятие переключателяОпустив нижнюю часть кожуха, вынимаем выключатель ваз 2131 аварийной сигнализации.

проводаПоддев отверткой, отсоединяем хомут крепления проводов подрулевого переключателя.

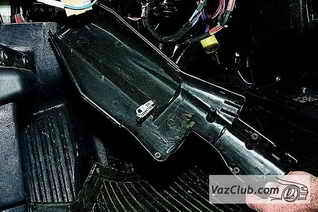

кожухСнимаем нижнюю часть кожуха.

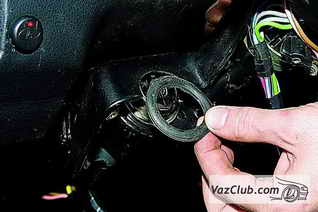

уплотнитель замкаСнимаем резиновое кольцо с замка зажигания.

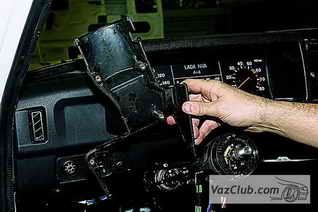

верхняя часть кожухаСнимаем верхнюю часть кожуха.

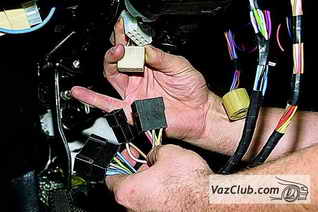

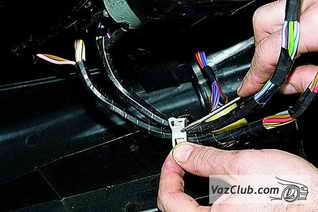

провода переключателя niva 4x4Отсоединяем колодки проводов подрулевого переключателя ваз 2121.

хомут крепления переключателяГоловкой «на 8» ослабляем болт хомута крепления подрулевого переключателя.

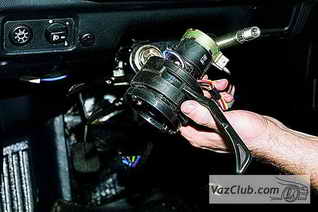

переключательСнимаем подрулевой переключатель.

Сборку проводим в обратной последовательности, при этом перед установкой рулевого колеса…

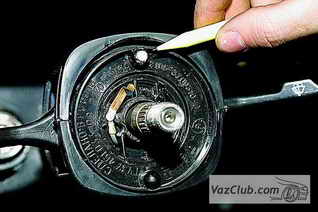

установка подрулевого переключателя нива 2121…подвижное кольцо (выключающее) подрулевого переключателя нива 2121 устанавливаем так, чтобы выступ с лункой (для наглядности лунка залита белой краской) располагался сверху,…

…а рулевое колесо надеваем в положении движения по прямой.
