Замена выключателя зажигания Нива 2121, Ваз 2131, Лада 4х4

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем кожухи рулевой колонки ваз 2131 (см. Снятие подрулевого трехрычажного переключателя).
Помечаем провода, подходящие к контактной части выключателя зажигания,…

снятие выключателя зажигания niva 4x4…и отсоединяем их.

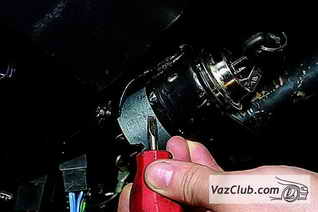

замена выключателяШлицевой отверткой отворачиваем один винт крепления выключателя зажигания ваз 2121 к кронштейну рулевой колонки слева…

…и второй, расположенный снизу, справа от первого.
Поставив ключ выключателя зажигания в положение «0» («выключено»),…

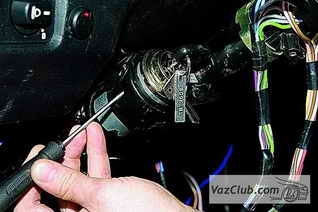

фиксатор зажигания…шлицевой отверткой с узким лезвием утапливаем фиксатор выключателя зажигания через отверстие в боковой стенке кронштейна рулевой колонки.

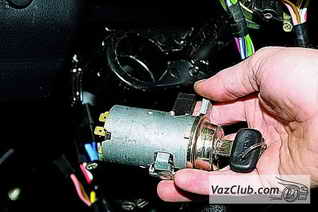

установка выключателяПотянув на себя, снимаем выключатель зажигания нива 2121.

Для замены контактной части выключателя зажигания, поддеваем отверткой…

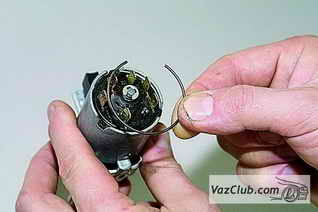

контактная часть нива 2121…и снимаем стопорное кольцо.

Стопорное кольцо может отскочить.

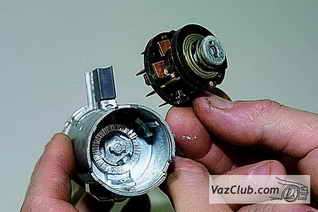

контактная группа зажигания нива 2131Вынимаем контактную часть выключателя зажигания.

При установке новой контактной части…

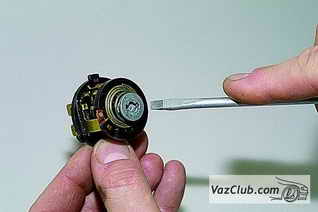

установка контактной группы…ее вращающуюся часть поворачиваем шлицевой отверткой против часовой стрелки до упора.

Вынимаем из выключателя зажигания ключ и вставляем контактную часть в корпус так, чтобы широкий выступ контактной части совпал с широкой впадиной корпуса.
Сборку выключателя зажигания автомобиля нива 2131 производим в обратном порядке.

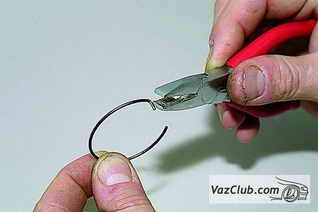

замена кольцаДля облегчения установки стопорного кольца пассатижами отгибаем усик.
