Разборка и сборка фары Нива 2121, Ваз 2131, Лада 4х4

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем облицовку радиатора (см. Снятие облицовки радиатора).

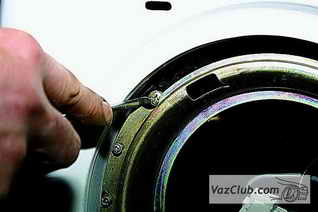

снятие фары niva 4x4Крестообразной отверткой ослабляем три винта крепления ободка оптического элемента к корпусу фары нива 2131.

Повернув ободок против часовой стрелки,…

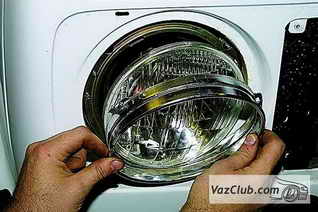

установка фары нива 2121…снимаем его.

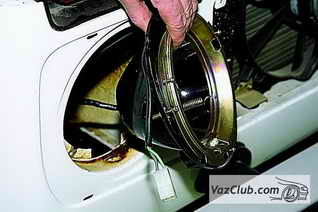

Вынимаем оптический элемент фары…

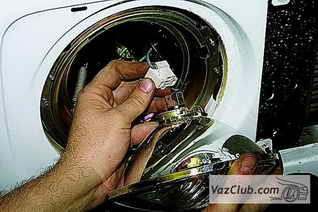

фара нива 2131…и отсоединяем колодку от лампы ваз 2121.

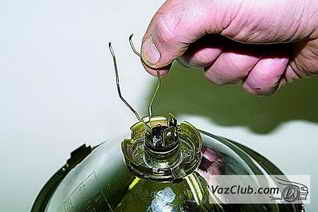

разборка фарыРазжав два ушка проволочного держателя,…

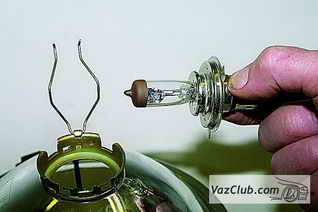

сборка фары…вынимаем лампу.

Лампу, пригодную для использования или новую, берем только за цоколь, не прикасаясь к стеклянной колбе.
Для снятия корпуса фары нива 2121…

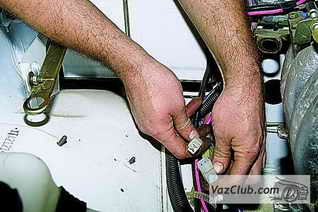

корпус фары…в моторном отсеке отсоединяем колодку проводов фары.

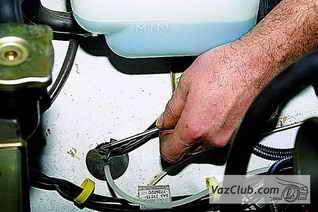

замена лампы ваз 2121, ваз 2131Поддеваем отверткой резиновую заглушку брызговика,…

…вынимаем ее и в образовавшееся отверстие проталкиваем колодку.
Отсоединяем гидрокорректор от фары ваз 2121 (см. Снятие гидрокорректора фар).

корпусКрестообразной отверткой отворачиваем четыре самореза крепления корпуса фары нива 2121 к кузову.

снятие корпусаСнимаем корпус фары.

Установив фару на автомобиль ваз 2131 в обратной последовательности, регулируем ее (см. Регулировка фар).
