Замена реле прерывателя указателей поворота и аварийной сигнализации Нива 2121, Ваз 2131, Лада 4х4

Снять реле-прерыватель удобней после демонтажа комбинации приборов ваз 2121 (см. Снятие комбинации приборов). Для наглядности работа проведена со снятой панелью приборов.

реле поворота ваз 2121, ваз 2131Головкой «на 10» отворачиваем гайку.

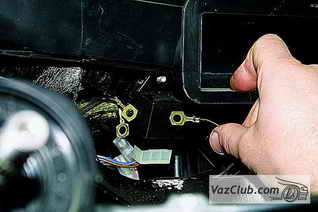

снятие реле поворота niva 4x4Снимаем со шпильки три клеммы «массовых» проводов нива 2131.

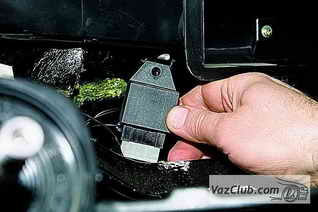

реле прерыватель поворота ваз 2121Снимаем реле-прерыватель указателей поворота со шпильки…

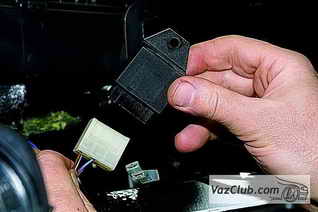

реле аварийной сигнализации…и отсоединяем колодку.

Устанавливаем реле-прерыватель указателей поворота ваз 2131 в обратной последовательности.
