Снятие и установка заднего фонаря Нива 2121, Ваз 2131, Лада 4х4

Операции показаны на примере правого фонаря автомобиля.
Снимаем люк в правой обивке.
Для замены ламп ваз 2121…

задний фонарь нива 2121, нива 2131...сжимаем пальцами два пластиковых фиксатора основания…

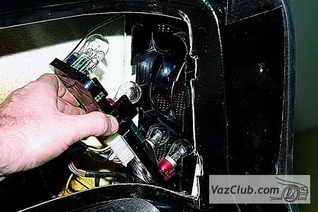

снятие фонаря…и вынимаем его вместе с лампами.

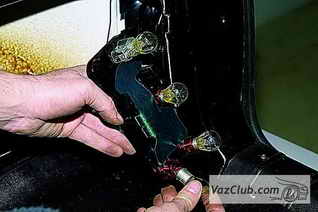

установка лампыСлегка нажимаем на лампу, поворачиваем ее против часовой стрелки и вынимаем.

Для замены заднего фонаря нива 2121 в сборе,…

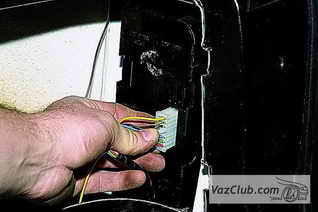

фиксатор провода…нажав вправо на пластиковый фиксатор колодки проводов,…

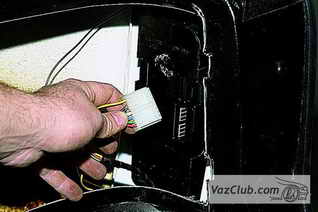

колодка…вынимаем колодку.

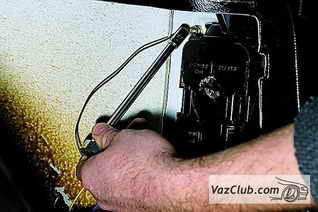

крепление фонаряГоловкой «на 8» с удлинителем отворачиваем две гайки крепления фонаря к кузову изнутри автомобиля.

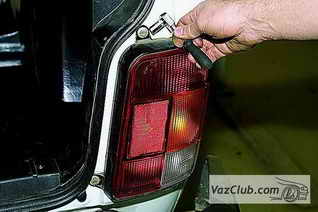

болты крепленияГоловкой «на 8» отворачиваем два болта крепления фонаря к кузову снаружи автомобиля.

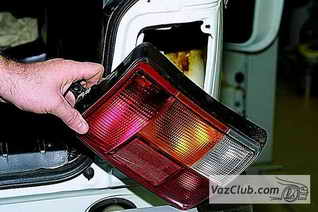

фонарьСнимаем задний фонарь.

Устанавливаем фонарь ваз 2131 в обратной последовательности.
