Устройство систем вентиляции и отопителя салона Нива 2121, Нива 2131, ремонт

. Ремонт отопителя, особенности сборки и разборки отопителя нива 2131, этапы замены крана отопителя, радиатор отопителя нива 2131, ваз 2121. Инструкции по ремонту отопителя салона нива 2121. Уход за кузовом нива 2131.
отопитель нива 2121, нива 2131
Отопитель 1 – боковое сопло; 2 – воздухопровод бокового сопла; 3 – воздухопровод обогрева ветрового стекла; 4 – центральные сопла; 5 – тяга управления заслонкой воздухопритока; 6 – заслонка воздухопритока; 7 – радиатор; 8 – уплотнитель отопителя; 9 – кожух радиатора; 10 – отводящий патрубок; 11 – подводящий патрубок; 12 – кран; 13 – воздухораспределительная крышка; 14 – кожух вентилятора; 15 –
отопитель niva 4x4
Система вентиляции нива 2131 – приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щели воздухозаборника на капоте и отсасывается через отверстия в задних стойках крыши. Для увеличения циркуляции воздуха при движении можно опустить стекла передних дверей, а при низкой скорости – включить электровентилятор. Потоки воздуха в салоне распределяются
кран отопителя ваз 2121
Сливаем жидкость из системы охлаждения при открытом кране отопителя ваз 2121 (см. Замена охлаждающей жидкости). Для наглядности операции, проводимые в моторном отсеке, показаны при демонтированном двигателе. В моторном отсеке на щитке передка пассатижами ослабляем хомут крепления шланга к нижнему патрубку радиатора нива 2131… …и снимаем шланг с патрубка (шланг с верхнего патрубка радиатора отопителя
вентилятор отопителя нива 2121, нива 2131
Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем панель крепления радиоприемника (см. Снятие панели крепления радиоприемника). Головкой «на 10» отворачиваем гайку крепления реле-прерывателя указателей поворота и аварийной сигнализации… …и снимаем со шпильки наконечник «минусового» провода электродвигателя вентилятора ваз 2121 отопителя (черного цвета). На этой же шпильке
дополнительный резистор
Отсоединяем «минусовой» провод от аккумуляторной батареи. Отсоединяем кожух вентилятора от кожуха радиатора отопителя, снимаем направляющий кожух вентилятора (см. Снятие вентилятора отопителя нива 2121). Для наглядности операции по демонтажу дополнительного резистора вентилятора нива 2131 отопителя выполнены на снятом с автомобиля кожухе вентилятора. Отсоединяем наконечники проводов от клемм

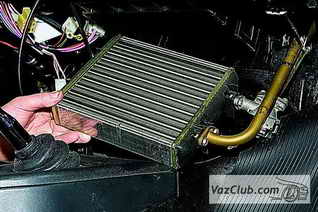

радиатор отопителя кран отопителя нива 2121, нива 2131
Сливаем жидкость из системы охлаждения при открытом кране отопителя (см. Замена охлаждающей жидкости). Снимаем шланги с патрубков отопителя и уплотнитель нива 2121 (см. Снятие крана отопителя). Демонтируем вентилятор отопителя (см. Снятие вентилятора отопителя). При этом «минусовой» провод электродвигателя ваз 2131 можно не отсоединять. Вынимаем радиатор с краном. Ключом «на 10» отворачиваем два болта

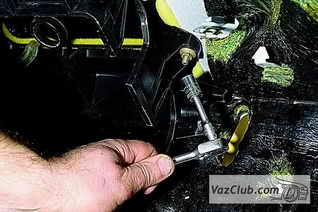

коробка воздухопритока ваз 2121, ваз 2131
Снимаем радиатор отопителя с краном (см. Снятие радиатора отопителя с краном). В салоне головкой «на 10» отворачиваем четыре гайки болтов крепления коробки воздухопритока и кожуха радиатора,… …при этом в моторном отсеке помощник удерживает болты ключом «на 10». Вынимаем болты. Снимаем коробку воздухопритока. Соединение коробки воздухопритока с кузовом нива 2121 уплотнено прокладкой из губчатой
крепления корпуса сопл
Снимаем панель приборов ваз 2131 (см. Снятие панели приборов). С обратной стороны панели приборов… …крестообразной отверткой отворачиваем два самореза крепления корпуса сопл. Снимаем корпус сопл с уплотнителем. Снимаем уплотнитель. При установке корпуса сопл на панель приборов нива 2121… …необходимо надеть ушко корпуса на выступ панели приборов (уплотнитель для наглядности снят). Для снятия
