Снятие и установка вентилятора отопителя салона Нива 2121, Ваз 2131, Лада 4х4

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем панель крепления радиоприемника (см. Снятие панели крепления радиоприемника).

Головкой «на 10» отворачиваем гайку крепления реле-прерывателя указателей поворота и аварийной сигнализации…

…и снимаем со шпильки наконечник «минусового» провода электродвигателя вентилятора ваз 2121 отопителя (черного цвета).

На этой же шпильке крепятся еще две клеммы «минусовых» проводов.

На фото 1–2 панель приборов для наглядности снята.

С правой стороны кожуха вентилятора освобождаем тягу из-под пружинного хомута.

Поддеваем шлицевой отверткой и отсоединяем четыре (по две с каждой стороны) пружинные скобы крепления кожуха вентилятора.

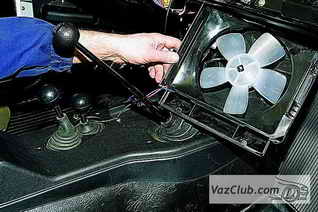

Снимаем кожух вентилятора, направляющий кожух и сам вентилятор нива 2121.

Вынимаем направляющий кожух из кожуха вентилятора.

Поддеваем шлицевой отверткой и отсоединяем две пружинные скобы крепления вентилятора.

Отсоединяем провод вентилятора от дополнительного резистора…

…и вынимаем вентилятор из кожуха.

Снимаем резиновые подушки электродвигателя ваз 2131.

Поддеваем шлицевой отверткой стопорную шайбу…

…и снимаем ее.

Снимаем крыльчатку вентилятора.

Сборку и установку вентилятора отопителя нива 2131 проводим в обратной последовательности.
