Проверка и регулировка привода регулятора давления задних тормозов Нива 2121, Ваз 2131, Лада 4х4

Работу проводим с помощником на смотровой канаве или подъемнике.

проверка привода регулятора задних тормозов нива 2121, нива 2131Снимаем защитный чехол регулятора давления.

При нажатии на педаль тормоза с усилием 70–80 кгс…

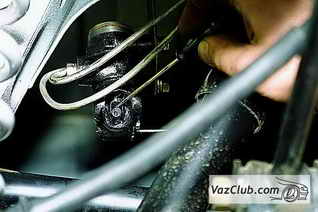

регулировка давления тормозов ваз 2121, ваз 2131…наблюдаем за перемещением выступающей части поршня регулятора относительно его корпуса.

Если поршень перемещается на 0,5–0,9 мм, закручивая торсионный рычаг, то регулятор давления работоспособен. Если при нажатии на педаль тормоза ваз 2121 поршень остается неподвижным, то регулятор давления неисправен и его следует заменить новым.
Регулировка привода регулятора давления задних тормозов нива 2121 необходима при ослаблении болтов его крепления, а также после любых работ, связанных со снятием балки заднего моста, заменой пружин и амортизаторов задней подвески.
Для регулировки вывешиваем заднюю ось автомобиля нива 2131 и снимаем защитный чехол регулятора.

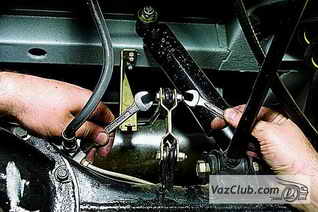

крепление наконечникаДвумя ключами «на 10» отворачиваем гайку болта крепления наконечника рычага регулятора к тяге кронштейна заднего моста.

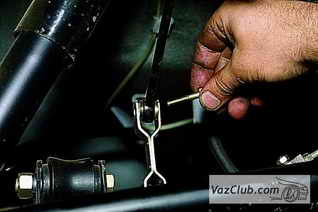

болтВынимаем болт.

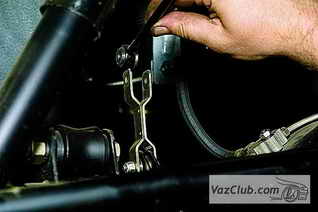

замена рычагаВынимаем наконечник рычага из проушины тяги.

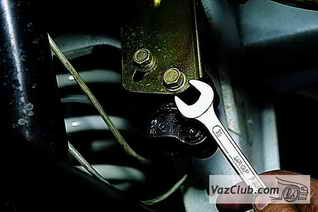

болты регулятораКлючом «на 13» ослабляем болты крепления регулятора к кронштейну.

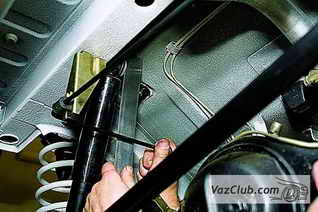

установка регулятораУпираем конец линейки в пол кузова ваз 2131. Поднимая или опуская конец рычага, устанавливаем его на расстоянии 135±5 мм от лонжерона кузова. При этом,…

регулятор тормозной системы niva 4x4…перемещая регулятор на болтах относительно прорези кронштейна,…

…добиваемся легкого соприкосновения выступающей части поршня с концом рычага. Удерживая регулятор ваз 2121 в таком положении, затягиваем болты его крепления. Сборку проводим в обратной последовательности.
При правильной регулировке привода регулятора давления задних тормозов блокировка задних колес нива 2121 при торможении должна наступать несколько позже, чем передних (при торможении со скорости 30–40 км/ч).
