Снятие и установка узлов стояночной тормозной системы Нива 2121-2131

Если стояночная тормозная система не удерживает автомобиль на уклоне до 25% при перемещении рычага привода на 4–5 зубьев храпового устройства, стояночный тормоз необходимо отрегулировать.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Вывешиваем заднюю ось и опускаем рычаг привода стояночного тормоза в нижнее положение.

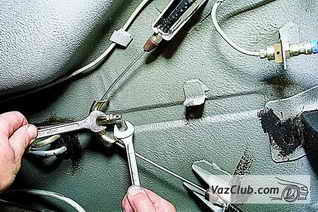

стояночная тормозная системаПридерживая регулировочную гайку ключом «на 13», таким же ключом ослабляем контргайку.

регулировка ручного тормоза

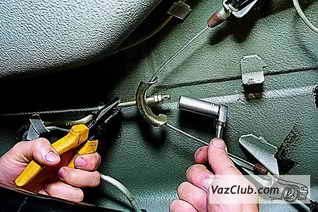

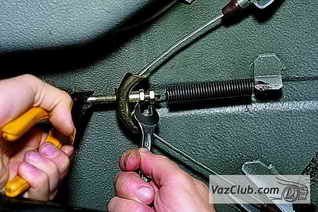

  • Удерживая наконечник троса пассатижами, ключом «на 13» затягиваем регулировочную гайку.
  • Можно удерживать наконечник троса и в месте его соединения с пружи-ной, зажав ее конец пассатижами.
  • При этом полный ход рычага привода стояночного тормоза должен составлять 4–5 зубьев сектора храпового устройства. При полностью опущенном рычаге колеса должны вращаться свободно, без заедания. В этом положении затягиваем контргайку.
  • Для снятия переднего троса и рычага привода стояночной тормозной системы опускаем рычаг в нижнее положение.

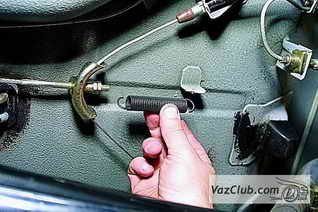

замена узлов системыСнимаем оттяжную пружину.

гайкаДвумя ключами «на 13» расконт-риваем гайки.

трос привода системыУдерживая пассатижами наконечник переднего троса, высокой головкой «на 13» одновременно отворачиваем регулировочную гайку и контргайку.

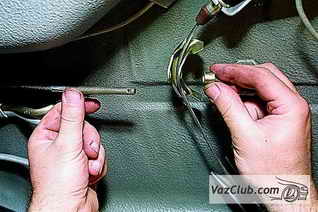

втулкаДемонтируем с наконечника переднего троса распорную втулку.

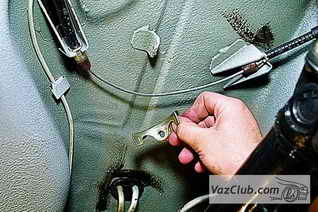

направляющая тросаИзвлекаем направляющую заднего троса.

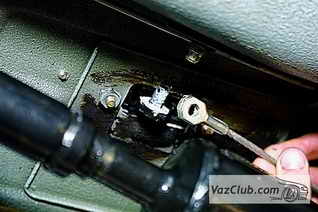

снятие шплинтаПассатижами вынимаем шплинт,…

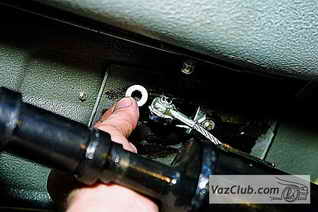

упорная шайба…вынимаем упорную шайбу…

трос стояночного тормоза ваз 2121…и отсоединяем передний трос от рычага привода стояночного тормоза.

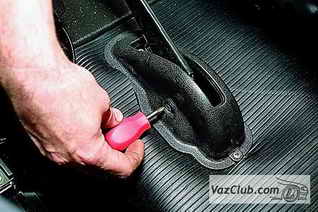

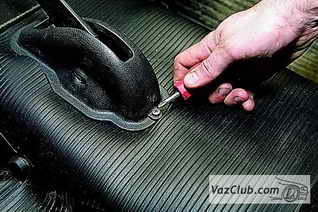

крепление кожухаВ салоне крестообразной отверткой отворачиваем винт бокового крепления кожуха рычага…

узлы ручной тормозной системы ваз 2131…и саморез заднего крепления.

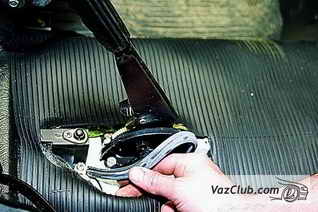

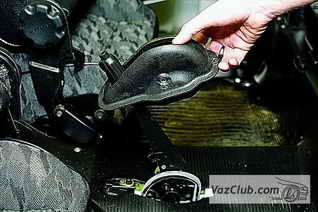

кожухБерем кожух.

прокладкаи уплотнительную прокладку.

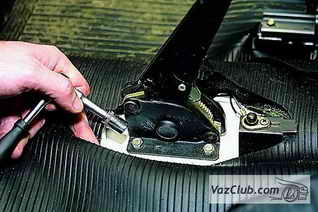

крепление кронштейнаГоловкой «на 10» отворачиваем четыре болта крепления кронштейна рычага к полу.

рычаг привода тормоза

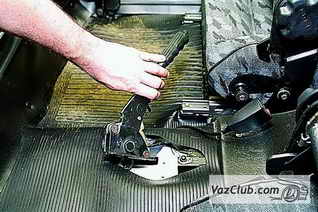

  • Снимаем рычаг привода стояночного тормоза.
  • Для снятия заднего троса привода стояночной тормозной системы отсоединяем его наконечники от рычагов ручного привода задних колодок (см. Замена задних тормозных колодок).

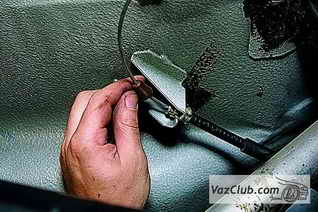

  • Снимаем направляющую заднего троса.

направляющая троса ручникаСдвигаем защитный резиновый колпачок с наконечника оболочки троса.

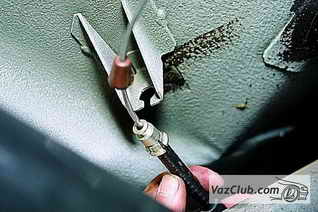

наконечник тросаОтверткой сдвигаем наконечник оболочки…

отверстие кузова…и вытакскиваем его из отверстия кронштейна кузова.

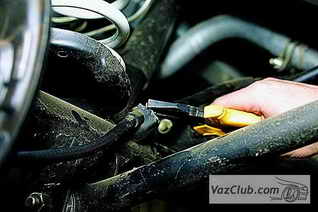

проушина балки заднего моста нива 2121Пассатижами разгибаем проушину кронштейна балки…

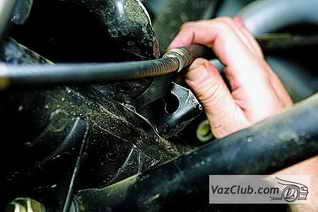

снятие троса…и выводим трос.

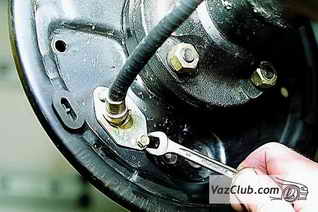

крепление тросаКлючом «на 10» отворачиваем два болта крепления держателя оболочки троса к тормозному щиту.

наконечник

  • Выводим наконечник троса из отверстия тормозного щита.
  • Таким же образом освобождаем другой конец заднего троса.

трос привода ручного тормоза нива 2131

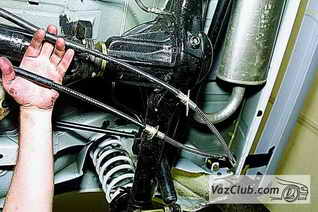

  • Снимаем задний трос привода стояночной тормозной системы.
  • Устанавливаем трос в обратной последовательности. Регулируем стояночную тормозную систему.
