Разборка и сборка переднего тормозного механизма Нива 2121, Ваз 2131, Лада 4х4

Вывешиваем и снимаем переднее колесо.

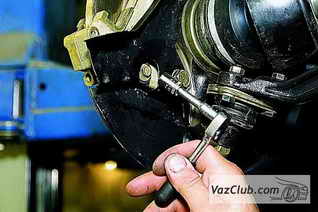

передний тормозной механизм нива 2121, нива 2131Головкой «на 10» отворачиваем болт крепления направляющих кронштейнов шлангов…

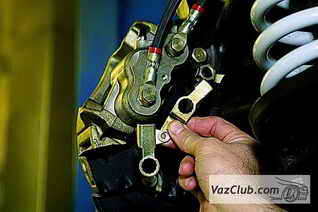

снятие направляющих…и снимаем направляющие.

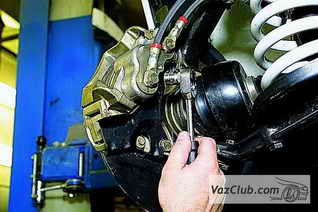

болт шлангаГоловкой «на 14» отворачиваем перепускной болт тормозного шланга нива 2131 одного контура.

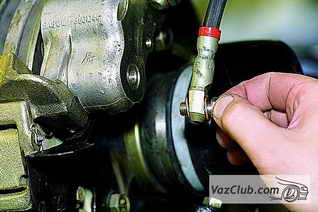

разборка тормозного механизма нива 2121Отводим шланг с перепускным болтом.

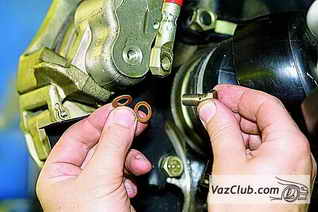

сборка тормозного механизма нива 2131Штуцер шланга с двух сторон уплотнен медными шайбами.

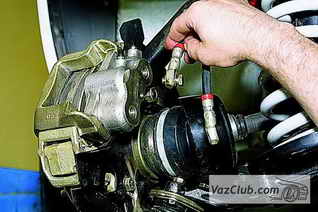

тормозные шлангиАналогично отсоединяем тормозной шланг ваз 2121 другого контура.

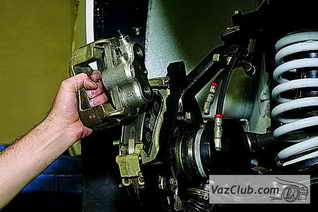

суппорт тормоза нива 2121Снимаем блок цилиндров с суппортом тормоза (см. Замена передних тормозных колодок).

Вынимаем тормозные колодки нива 2121.

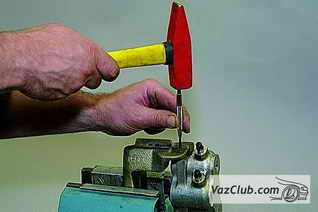

замена колодокЗажав суппорт тормоза в тиски с накладками губок из мягкого металла, выколоткой страгиваем фиксатор блока цилиндров.

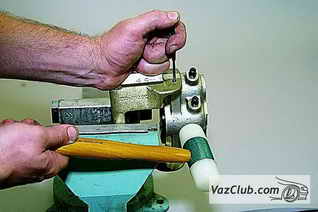

направляющие суппортаОдновременно утапливаем фиксатор блока цилиндров стержнем диаметром 3–4 мм и, ударяя молотком с пластмассовым бойком по блоку цилиндров, начинаем сдвигать блок по направляющим суппорта тормоза.

Сдвинув блок цилиндров на 1,5–2,0 мм, вынимаем стержень.
Молотком с пластмассовым бойком или киянкой выбиваем блок цилиндров ваз 2121 из направляющих суппорта.

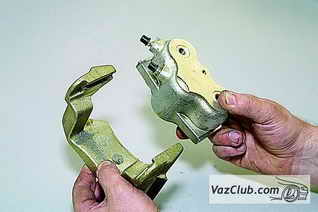

тормозной суппорт нива 2131Блок цилиндров и суппорт тормоза.

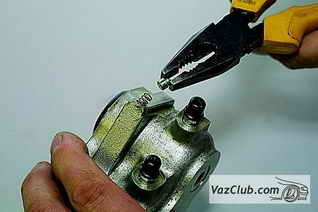

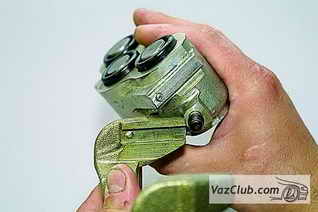

пружина фиксатораВынимаем фиксатор и его пружину из гнезда блока тормозных цилиндров.

отверстиеФиксатор входит в отверстие суппорта и ограничивает перемещения блока цилиндров.

Сборку и установку переднего тормозного механизма ваз 2131 проводим в обратной последовательности.

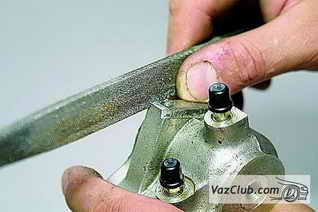

сборка механизмаДля облегчения сборки снимаем напильником фаски с направляющих блока цилиндров.

Утопив фиксатор в гнездо блока, вставляем блок в пазы суппорта.
Молотком с пластмассовым бойком забиваем блок цилиндров автомобиля, пока фиксатор не войдет в отверстие суппорта.
Для снятия направляющей колодок…

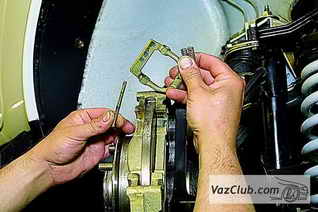

направляющая колодки…снимаем верхний прижимной рычаг аналогично нижнему рычагу (см. Замена передних тормозных колодок).

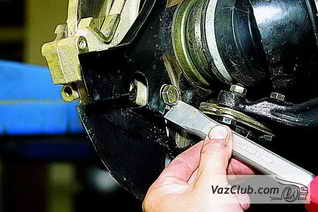

крепление кожухаГоловкой «на 10» отворачиваем болт крепления переднего кожуха к направляющей колодок.

суппорт тормозной niva 4x4Зубилом расконтриваем два болта крепления направляющей колодок к поворотному кулаку нива 2131.

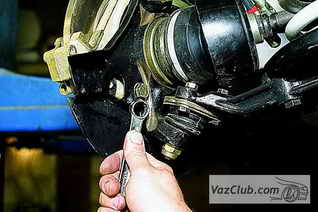

болтКлючом «на 17» отворачиваем нижний болт.

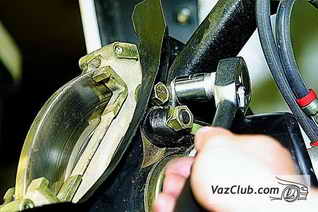

установка суппортаВерхний болт удобнее отвернуть головкой.

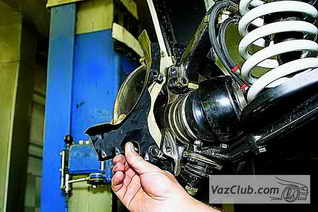

замена суппортаСнимаем передний кожух…

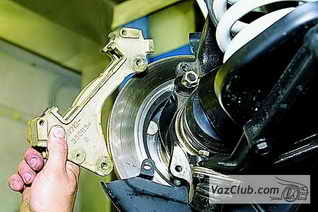

направляющие колодок…и направляющую колодок.

Демонтировать тормозной диск ваз 2131 и его защитный кожух можно только после снятия ступицы (см. Замена подшипников ступицы).
При затяжке перепускных болтов обратите внимание, что положение тормозных шлангов нива 2121 определяют направляющие кронштейны.
Сборку проводим в обратной последовательности и прокачиваем тормозную систему (cм. Прокачка тормозов).
