Снятие и установка главного тормозного цилиндра Нива 2121, Ваз 2131, Лада 4х4

Снимаем кронштейн опоры запасного колеса ваз 2131 (см. Снятие трубы и опоры запасного колеса).

главный тормозной цилиндр нива 2121, нива 2131 Пассатижами ослабляем хомуты крепления гибких шлангов к штуцерам главного тормозного цилиндра.

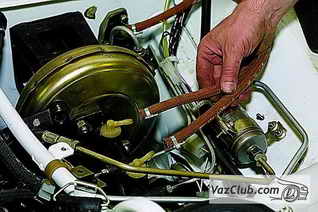

установка и снятие тормозного цилиндра niva 4x4 Осторожно придерживая штуцеры, снимаем шланги.

Сливаем тормозную жидкость из бачка в подставленную емкость.
Для замены штуцера главного тормозного цилиндра…

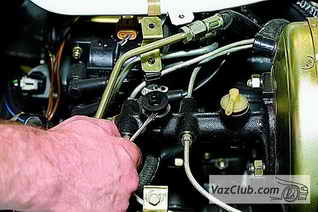

штуцер цилиндра …поддеваем его отверткой…

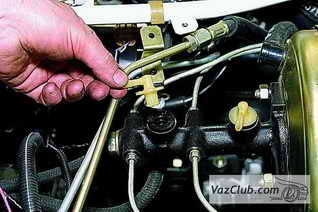

замена штуцера …и вынимаем из гнезда главного тормозного цилиндра.

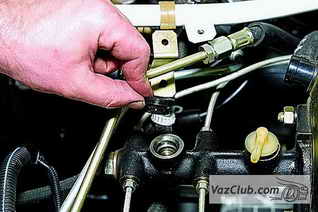

соединительная втулка Поддеваем отверткой резиновую соединительную втулку…

вынимаем втулку …и вынимаем ее.

Для снятия главного тормозного цилиндра автомобиля…

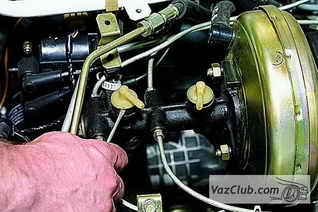

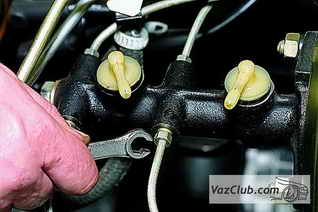

снятие главного цилиндра …специальным ключом «на 10», охватывающим пять граней гайки, отворачиваем штуцеры четырех тормозных трубок нива 2121.

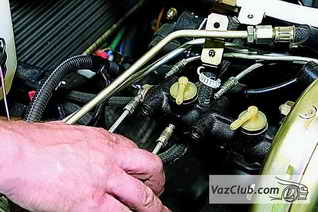

тормозные трубки цилиндра Отводим трубки от тормозного цилиндра нива 2131.

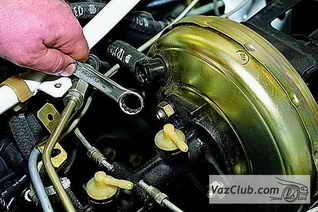

крепление к вакуумному усилителю тормозов Накидным ключом «на 17» отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю…

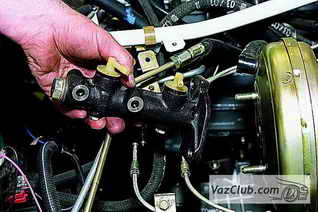

…и снимаем главный тормозной цилиндр ваз 2121.

Устанавливаем главный тормозной цилиндр ваз 2121 в обратной последовательности. Прокачиваем систему гидропривода (см. Прокачка тормозов).
