Снятие и установка вакуумного усилителя тормозов Нива 2121, Ваз 2131, Лада 4х4

Чтобы воздух не попал в гидравлическую систему тормозов, тормозные трубки от главного цилиндра автомобиля нива 2121 не отсоединяем. Отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов ваз 2121 (см. Снятие главного тормозного цилиндра).

вакуумный усилитель тормозов нива 2121, нива 2131Снимаем цилиндр со шпилек и отводим его вниз, осторожно изгибая тормозные трубки так, чтобы не повредить их.

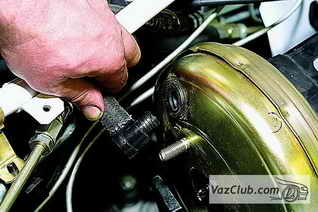

снятие и установка усилителя тормозов niva 4x4Вынимаем обратный клапан из резинового уплотнителя в отверстии корпуса усилителя.

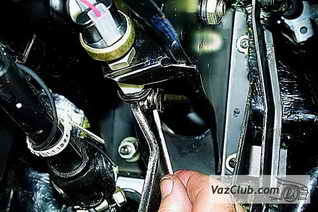

толкатель усилителяВ салоне поддеваем отверткой стопорную шайбу пальца крепления толкателя вакуумного усилителя к тормозной педали нива 2131. (Кожухи рулевой колонки для наглядности сняты).

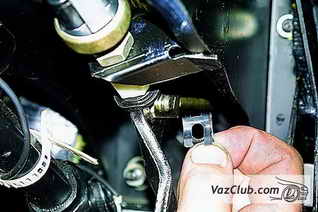

стопорная шайбаСнимаем стопорную шайбу…

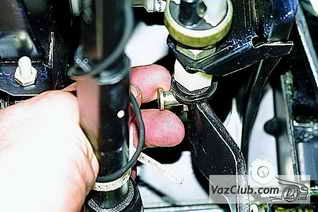

крепление толкателя…и вынимаем палец крепления толкателя к педали.

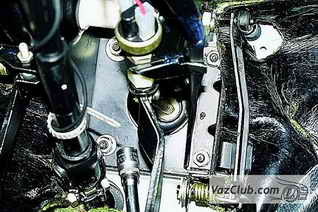

кронштейны усилителяГоловкой «на 13» отворачиваем четыре гайки крепления кронштейнов вакуумного усилителя и педального узла к щитку передка кузова.

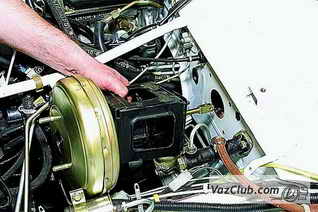

замена усилителя тормозной системы ваз 2121, ваз 2131Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель ваз 2131 в сборе с кронштейном из моторного отсека.

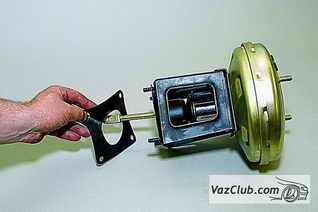

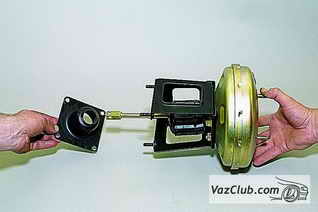

прокладка усилителяСнимаем резиновую прокладку,…

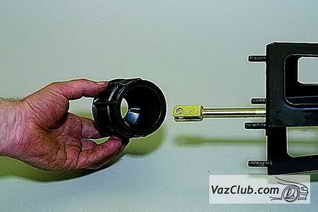

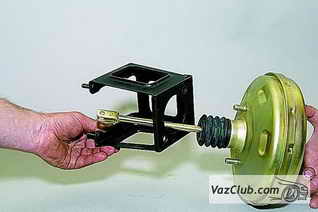

уплотнитель…стакан уплотнителя…

снятие уплотнителя…и уплотнитель.

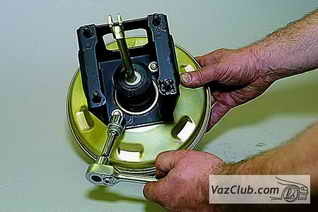

крепление усилителя к кронштейнуГоловкой «на 17» отворачиваем две гайки крепления вакуумного усилителя к кронштейну.

усилительРазъединяем кронштейн и усилитель.

Устанавливаем вакуумный усилитель тормозов нива 2131 в обратной последовательности. При установке обратного клапана смачиваем его и уплотнитель проникающей жидкостью типа WD-40.

регулировка свободного хода педали нива 2121Выступание головки регулировочного болта вакуумного усилителя относительно плоскости крепления фланца главного тормозного цилиндра ваз 2121 должно составлять 1,25–0,2 мм. (Главный тормозной цилиндр нива 2121 для наглядности снят.)

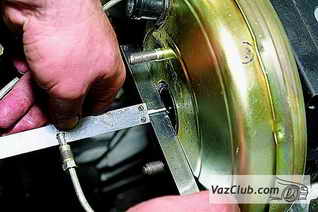

регулировкаДля регулировки выступания головки болта придерживаем пассатижами конец штока, а ключом «на 7» вращаем болт.

При неработающем двигателе регулируем свободный ход педали тормоза нива 2121.

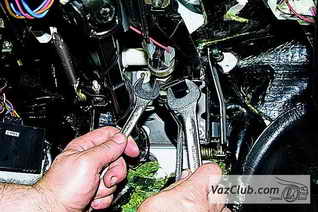

выключатель стоп сигналаДля этого в салоне ключом «на 19» ослабляем контргайку выключателя стоп-сигнала, придерживая его ключом «на 14».

Вращая выключатель стоп–сигнала (при отсоединенных проводах), устанавливаем его так, чтобы его буфер упирался в упор педали, а свободный ход педали составлял 3–5 мм. В этом положении затягиваем контргайку.
Для снятия выключателя стоп-сигнала…

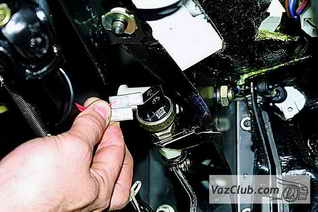

снятия выключателя…отсоединяем от него провода,…

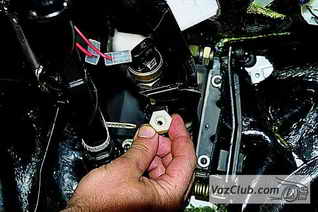

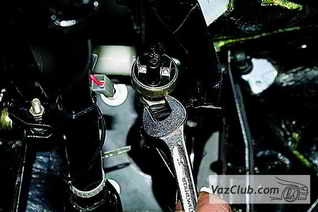

буфер…ключом «на 19» отворачиваем буфер …

замена буфера…и снимаем его.

Ослабив контргайку,…

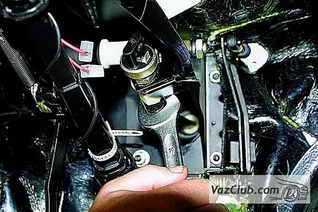

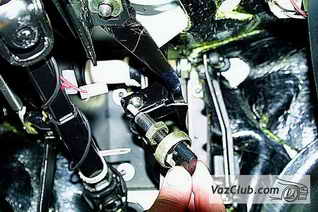

выключатель узла…ключом «на 14» выворачиваем выключатель стоп-сигнала из кронштейна педального узла нива 2131…

установка выключателя…и вынимаем выключатель.

Устанавливаем выключатель стоп-сигнала в обратной последовательности и регулируем свободный ход педали автомобиля ваз 2131.
