Снятие и установка заднего колесного цилиндра Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

Снимаем тормозной барабан (см. Замена задних тормозных колодок).
Для замены колесного цилиндра снимаем тормозные колодки или выводим их упоры из прорезей поршней цилиндра, сдвинув колодки вниз (см. Замена задних тормозных колодок – второй способ).

задний колесный цилиндр нива 2121, нива 2131Ключом «на 10» (или специальным ключом, охватывающим пять граней гайки) отворачиваем штуцер тормозной трубки нива 2121.

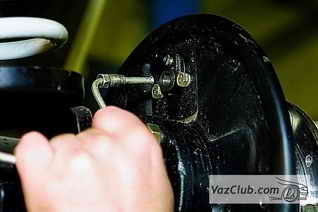

установка и снятие колесного цилиндра niva 4x4Выводим трубку из отверстия колесного цилиндра нива 2131.

Во избежание потерь тормозной жидкости нива 2121 на конец трубки наде-ваем защитный колпачок штуцера прокачки.

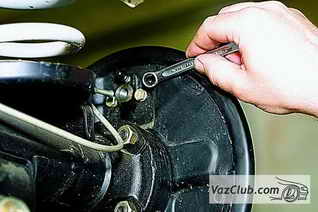

крепление цилиндра тормозногоНакидным ключом «на 10» отворачиваем два болта крепления цилиндра к щиту тормозного механизма…

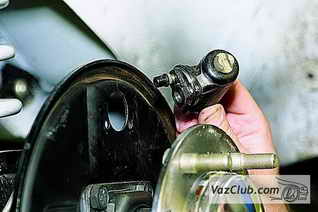

снятие цилиндра…и снимаем колесный цилиндр.

Устанавливаем колесный цилиндр ваз 2131 в обратной последовательности. После установки колодок и тормозного барабана ваз 2121 прокачиваем тормозную систему (см. Прокачка тормозов).
