Сборка и разборка редуктора переднего моста Нива 2121-2131

Очищаем редуктор нива 2121 нива от грязи. Демонтированный редуктор устанавливаем на верстак.

разборка редуктораНакидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

крышка редуктораСнимаем крышку...

прокладка редуктора…и прокладку.

стопорная пластина

  • Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала ваз 2131…
  • …и снимаем пластину.
  • Аналогично снимаем стопорную пластину правой крышки.

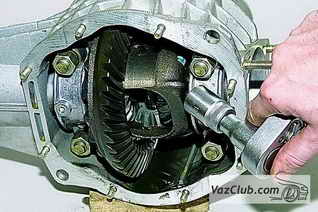

пластина крышкиГоловкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

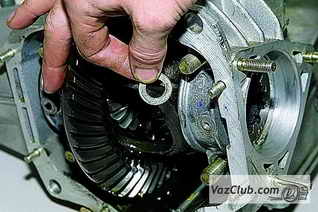

установка шайбыДемонтируем со шпилек шайбы.

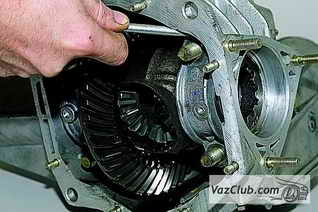

сборка редуктораПоддев отверткой,…

сборка редуктора моста

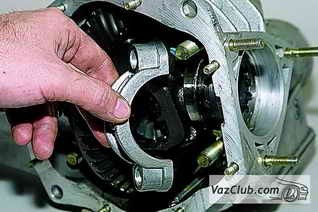

  • …снимаем крышку левого подшипника коробки дифференциала нива 2131.

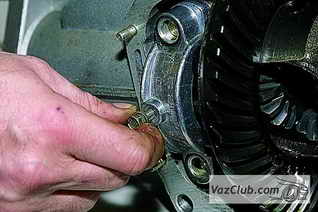

  • Для снятия крышки правого подшипника вворачиваем болт в отверстие крепления стопорной пластины…

редуктор моста…и, потянув за болт, снимаем крышку.

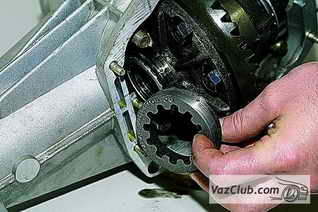

разборка редуктора переднего мостаВынимаем регулировочные гайки.

регулировочные гайки

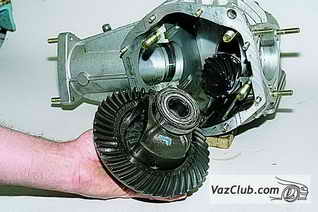

  • Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.
  • Снятие ведомой шестерни и разборка дифференциала редуктора ваз 2121 переднего моста аналогичны соответствующим работам, описанным в разделе Разборка редуктора заднего моста.
  • Извлекаем из гнезда картера редуктора ваз 2121 сальник ведущей шестерни (см. Замена сальника ведущей шестерни).

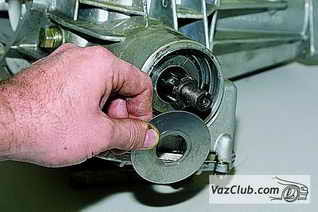

снятие коробки дифференциалаИзвлекаем с хвостовика ведущей шестерни маслоотражатель.

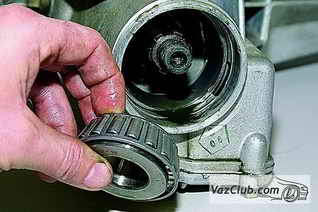

маслоотражатель шестерни ваз 2121Вытаскиваем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

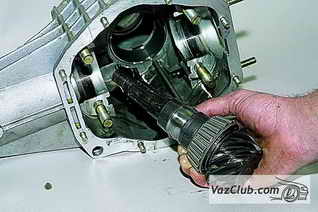

кольцо подшипника шестерни с сепараторомБерем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

шестерня с кольцомНанося удары молотком по выколотке, выбиваем наружное кольцо переднего подшипника нива 2131…

наружное кольцо подшипника

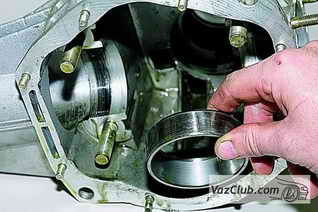

  • …и вынимаем его.
  • Аналогично демонтируем наружное кольцо заднего подшипника ваз 2131.
  • При подтекании масла из-под нижней крышки картера редуктора переднего моста…

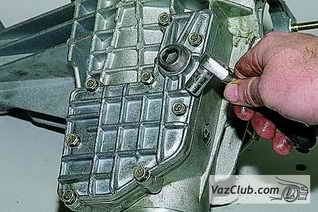

крышка редуктора…головкой «на 10» отворачиваем восемь болтов ее крепления.

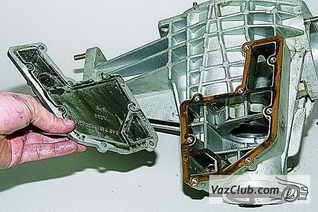

снимаем крышкуСнимаем крышку…

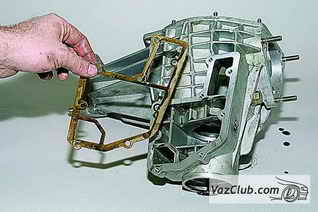

прокладка

  • …и уплотнительную прокладку.
  • Проверку технического состояния деталей см. в разделе Разборка редуктора заднего моста нива 2121. Кроме того, проверяем состояние подшипников корпусов внутренних шарниров приводов. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

кольца ведущей шестерни

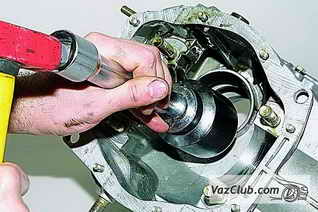

  • Новые наружные кольца подшипников ведущей шестерни запрессовываем подходящими отрезками труб.
  • Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным в разделе Разборка редуктора заднего моста.
  • Для установки предварительного натяга подшипников коробки дифференциала ваз 2121 последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,08–0,11 мм.
  • Уплотнительные прокладки крышек редуктора заменяем на новые. Перед установкой наносим на прокладки герметик.
