Разборка и сборка раздаточной коробки Нива 2121, Ваз 2131, Лада 4х4

Отсоединяем от фланца ведущего вала раздаточной коробки промежуточный вал (см. Снятие промежуточного вала)
Сливаем масло из раздаточной коробки и очищаем ее от грязи.

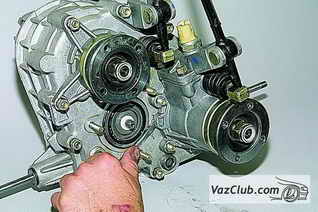

разборка раздаточной коробки нива 2121, нива 2131Ослабляем гайку фланца ведущего вала (см. Замена сальников валов раздаточной коробки).

Аналогично ослабляем гайки двух других фланцев. Снимаем корпус шестерни привода спидометра (см. Снятие корпуса шестерен привода спидометра и датчика скорости автомобиля ВАЗ-21214 (корпуса шестерни привода спидометра автомобиля)).

разборка коробкиГоловкой «на 13» отворачиваем пять гаек картера привода переднего моста.

сборка раздаточной коробки ваз 2121, ваз 2131Поддев отверткой за приливы картер,…

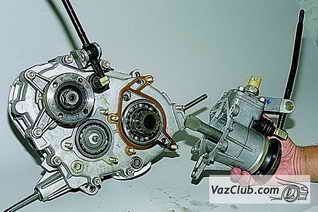

снятие привода моста…снимаем его…

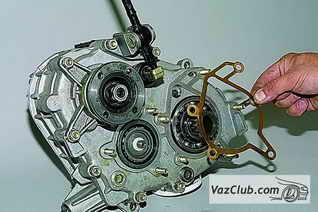

прокладка привода…и прокладку.

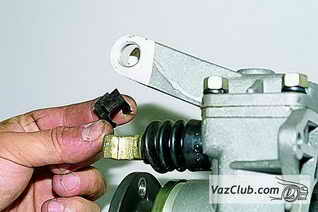

стопорная шайбаПоддев отверткой стопорную шайбу,…

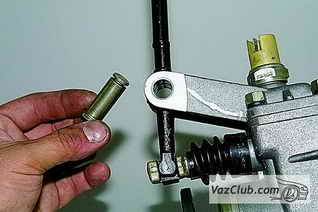

ось блокировки дифференциала niva 4x4…вынимаем ось рычага блокировки дифференциала ваз 2121 (при затруднении выбиваем выколоткой из мягкого металла).

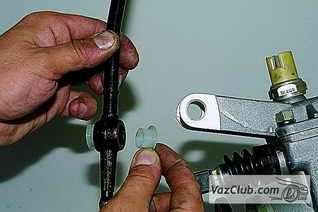

рычаг дифференциала и втулки оси ваз 2121Снимаем рычаг блокировки дифференциала и пластиковые втулки оси.

Снимаем выключатель контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала).

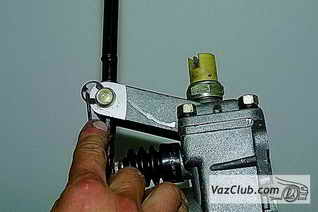

установка вилки блокировки дифференциала ваз 2131Снимаем со штока вилки блокировки дифференциала пружину рычага.

крепление картера переднего мостаГоловкой «на 13» отворачиваем четыре гайки крепления крышки картера привода переднего моста.

крышкаСнимаем крышку и прокладку.

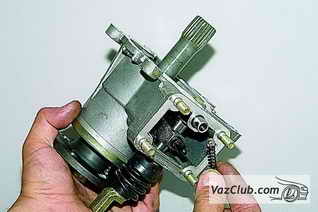

замена шарика фиксатораВынимаем пружину и вытряхиваем из гнезда картера шарик фиксатора.

вилка муфты дифференциала нива 2131Накидным ключом «на 10» отворачиваем стопорный болт вилки муфты блокировки дифференциала.

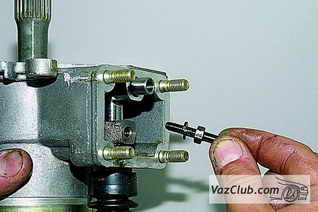

пружинная шайба с болтомВынимаем болт с пружинной шайбой.

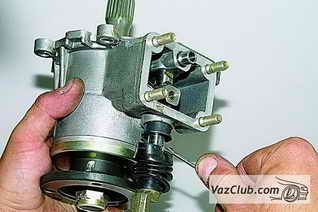

чехол вилкиПоддеваем отверткой защитный чехол штока вилки блокировки дифференциала…

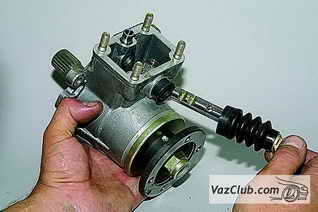

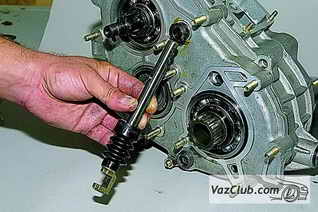

замена чехла со штоком…и вынимаем шток с чехлом.

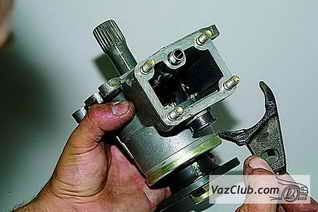

вилкаВынимаем вилку…

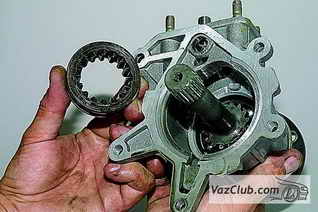

муфта дифференциала…и муфту блокировки дифференциала.

Отворачиваем до конца ослабленную ранее гайку крепления фланца и снимаем шайбу.

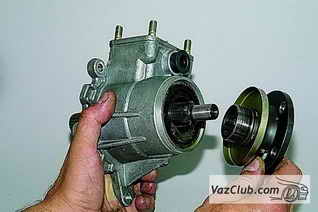

крепление фланцаСнимаем фланец.

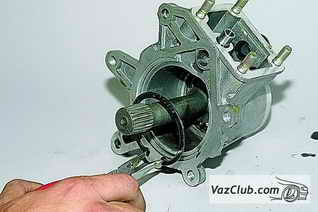

снятие фланцаСжав щипцами, вынимаем стопорное кольцо подшипника вала привода переднего моста.

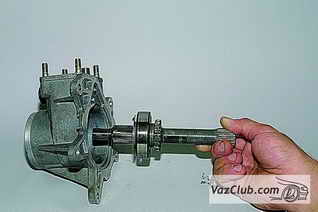

разборка приводаВынимаем вал в сборе из картера.

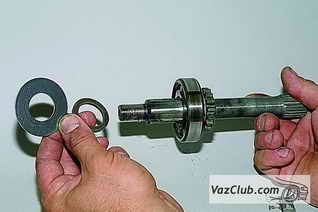

вынимаем вал в сбореС переднего конца вала снимаем маслоотражатель и упорное кольцо.

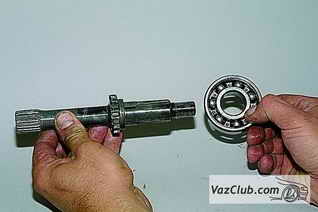

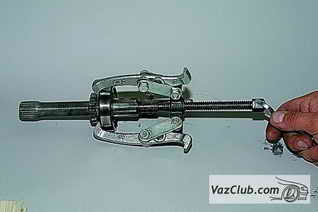

сборка валаЗацепив трехлапым съемником наружное кольцо подшипника,…

спрессовка подшипника…спрессовываем подшипник.

запрессовка подшипникаГоловкой «на 13» отворачиваем восемь гаек крепления задней крышки к картеру раздаточной коробки.

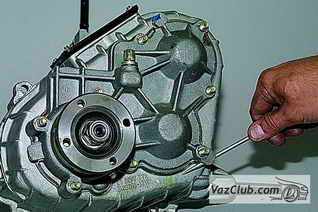

крепление крышки раздаточной коробкиПоддев отверткой,…

разборка раздатки…снимаем крышку в сборе с валом привода заднего моста…

крышка с валом моста…и прокладку.

Вал привода заднего моста вынимаем из задней крышки и разбираем аналогично валу переднего картера ваз 2131.

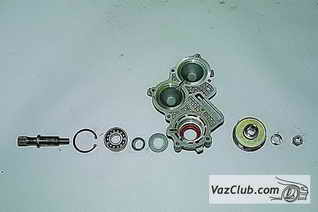

сборка раздаткиДетали вала привода заднего моста и задняя крышка.

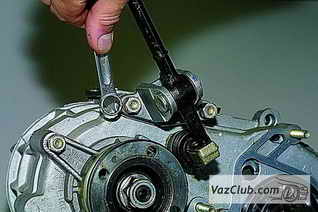

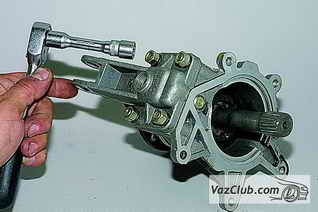

кронштейн рычага передачКлючом «на 13» отворачиваем две гайки крепления кронштейна рычага переключения передач к картеру раздаточной коробки…

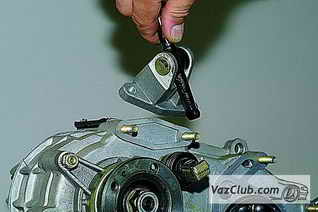

снятие рычага…и снимаем кронштейн переключения передач с рычагом.

Рычаг переключения передач отсоединяем от кронштейна аналогично снятию рычага блокировки дифференциала.
Отвернув окончательно гайку фланца ведущего вала,…

гайка фланца вала…снимаем фланец.

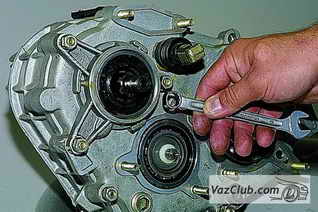

отворачиваем 3 гайкиКлючом «на 13» отворачиваем три гайки…

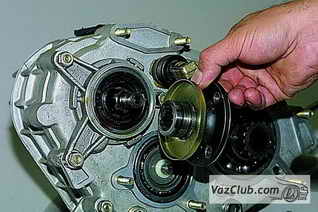

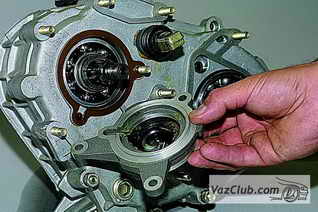

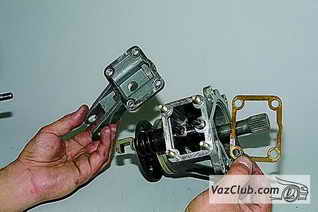

крышка подшипника ведущего вала автомобиля нива 2121…и снимаем крышку переднего подшипника ведущего вала.

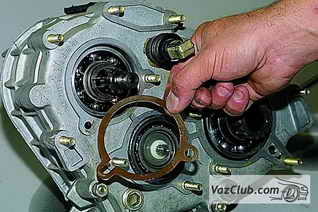

прокладкаСоединение уплотнено прокладкой.

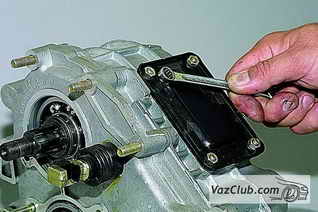

гайки лючкаКлючом «на 10» отворачиваем четыре гайки крепления лючка.

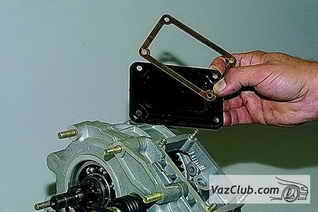

установка лючкаСнимаем лючок и прокладку.

Снимаем со штока вилки переключения передач пружину рычага и сдвигаем чехол штока.

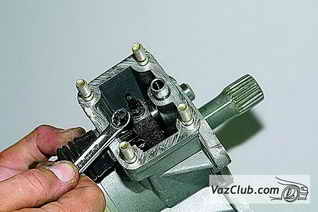

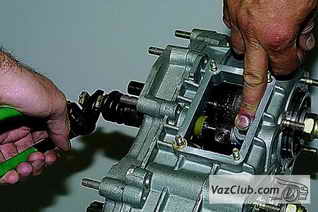

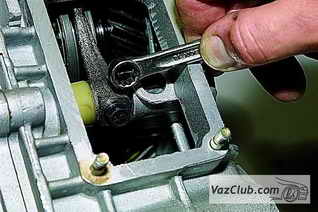

крепление вилки к штокуВнутри лючка накидным ключом «на 10» отворачиваем болт крепления вилки к штоку.

Чтобы шарик и пружина фиксатора не выскочили,…

вытягиваем шток…прикрываем отверстие пальцем и постепенно вытягиваем пассатижами шток.

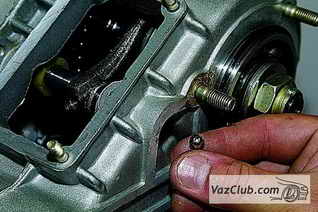

шарик фиксатораПри этом шарик фиксатора выпадает через боковое отверстие картера.

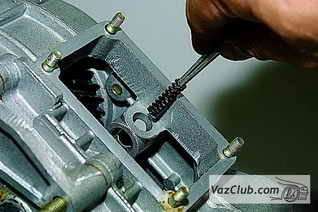

пружина фиксатораПружину фиксатора вынимаем пинцетом.

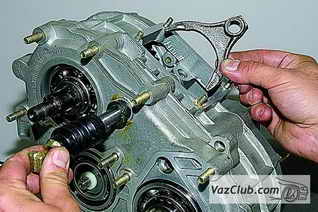

муфта передачВытягивая шток дальше, снимаем вилку муфты переключения передач…

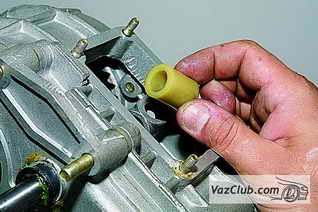

дистанционная втулка…и дистанционную пластиковую втулку.

замена штокаВынимаем шток.

Штоки вилки блокировки дифференциала и вилки переключения передач ваз 2121 уплотняются резиновыми кольцами. Покажем их снятие на примере кольца штока вилки переключения передач.

штоки блокировки дифференциалаПоддев отверткой,…

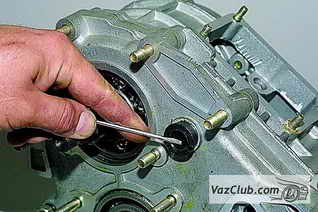

уплотнительное кольцо…вынимаем уплотнительное резиновое кольцо.

гайки подшипников ведущего валаРасконтриваем гайки задних подшипников ведущего и промежуточного валов ваз 2131.

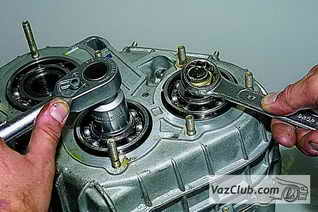

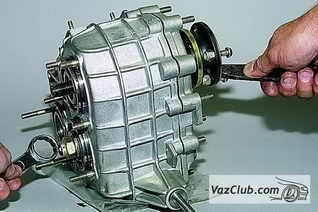

отворачиваем гайкиНакидным ключом «на 27» отворачиваем одну из гаек, удерживая от проворачивания валы за другую гайку ключом или головкой той же размерности.

установка гайки и шайбыСнимаем гайку и шайбу.

В отверстия фланца вставляем болты крепления карданного вала и надеваем фланец на шлицы ведущего вала раздаточной коробки ваз 2121.

валОтворачиваем вторую гайку, удерживая валы от проворачивания монтажной лопаткой, вставленной между болтами.

Снимаем гайку и шайбу. Снимаем фланец ведущего вала.

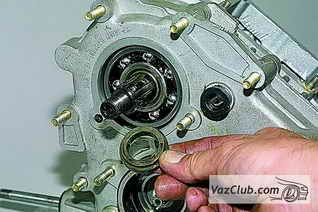

кольцо подшипника ведущего вала нива 2121Снимаем упорное кольцо переднего подшипника ведущего вала.

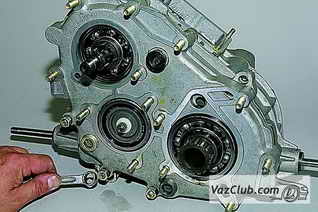

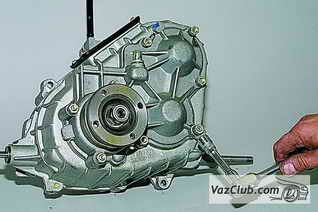

сборка и разборка раздатки нива 2121, нива 2131Ключом «на 13» отворачиваем три оставшиеся гайки крепления передней крышки раздаточной коробки.

Остальные гайки этой крышки были отвернуты при демонтаже крышки переднего подшипника ведущего вала, картера привода переднего моста и кронштейна рычага переключения передач.

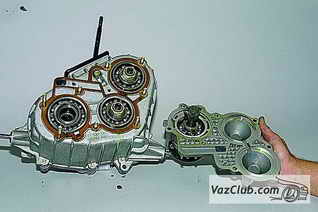

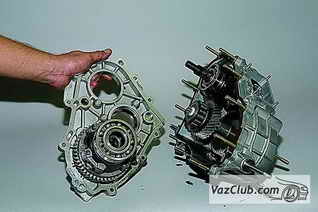

крышка дифференциалаСнимаем переднюю крышку раздаточной коробки ваз 2131 с дифференциалом.

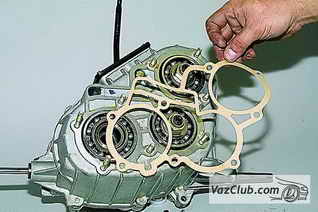

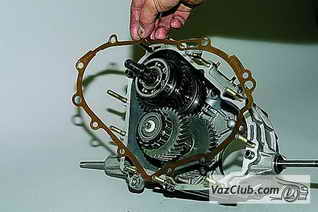

замена прокладкиСнимаем прокладку со шпилек картера раздаточной коробки.

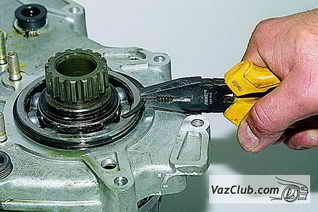

кольцо подшипникаПассатижами снимаем установочное кольцо переднего подшипника корпуса дифференциала.

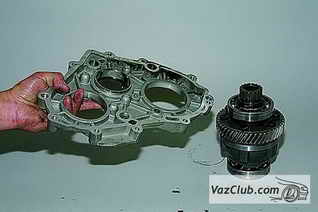

дифференциал niva 4x4Разъединяем дифференциал нива 2121 и переднюю крышку раздаточной коробки.

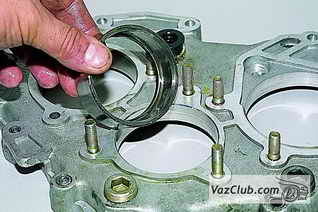

кольцо промежуточного валаВынимаем (или выбиваем через выколотку из мягкого металла) из гнезда передней крышки наружное кольцо переднего подшипника промежуточного вала.

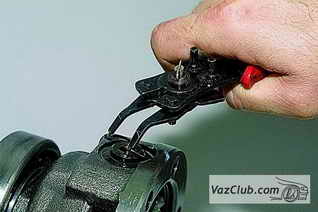

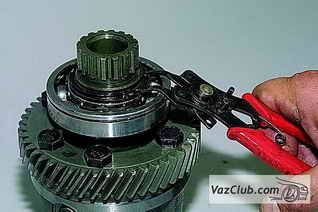

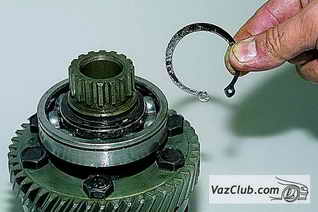

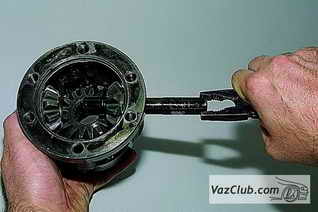

кольцо стопорноеЩипцами разжимаем стопорное кольцо переднего подшипника корпуса дифференциала…

замена кольца…и снимаем его.

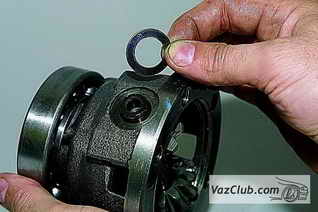

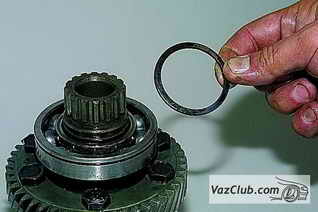

пружинная шайбаСнимаем пружинную шайбу.

Устанавливаем в отверстие переднего корпуса дифференциала нива 2131 подходящий упор для винта съемника…

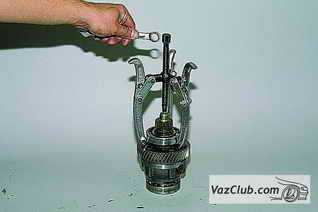

установка корпуса…и трехлапым съемником…

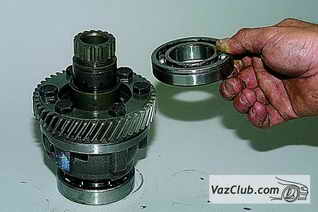

спрессовка переднего подшипника…спрессовываем передний подшипник.

При необходимости аналогично снимаем задний подшипник нива 2121.
На переднем и заднем корпусах дифференциала наносим метки, чтобы при сборке не нарушить балансировку узла.
Зажав корпус дифференциала в тиски с накладками губок из мягкого металла,…

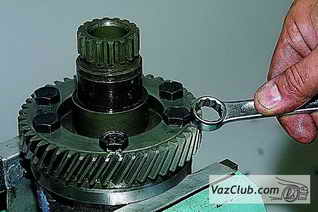

передний корпуса дифференциала ваз 2121…накидным ключом «на 17» отворачиваем шесть болтов, скрепляющих ведомую шестерню, передний и задний корпуса дифференциала.

передний корпусаРазъединяем передний и задний корпуса дифференциала.

При этом ведомая шестерня остается на переднем корпусе.

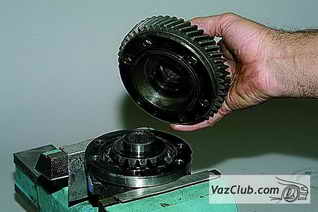

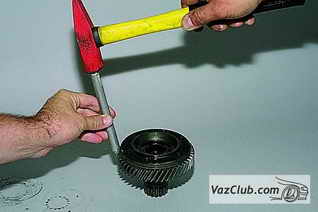

ведомая шестерняСбиваем ее с корпуса через выколотку из мягкого металла.

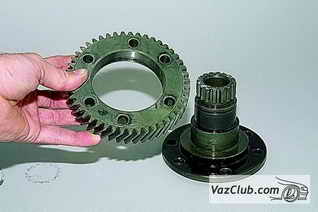

разъединяем шестерню и корпус дифференциалаРазъединяем ведомую шестерню и передний корпус дифференциала.

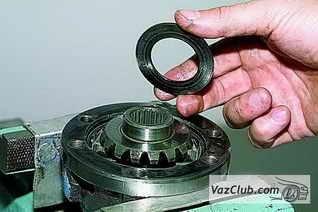

снимаем шайбуС шестерни привода переднего моста снимаем опорную шайбу…

вынимаем шестерню…и вынимаем саму шестерню.

спрессовка подшипникаЩипцами разжимаем стопорное кольцо оси сателлитов и снимаем его.

устанавливаем шайбуСнимаем пружинную шайбу оси сателлитов нива 2131.

сборка коробки ваз 2131Зацепив пассатижами за другое стопорное кольцо, вынимаем ось сателлитов.

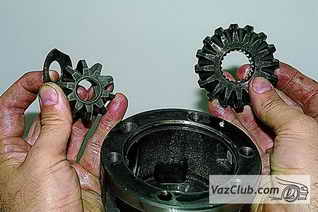

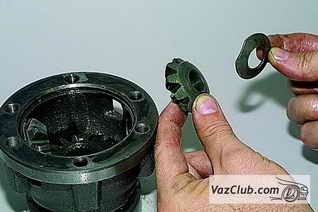

сборка коробки ваз 2121Вынимаем опорную шайбу и сателлит из заднего корпуса дифференциала.

шестерня заднего мостаВынув второй сателлит и его шайбу, извлекаем шестерню привода заднего моста.

Для снятие первичного и промежуточного валов…

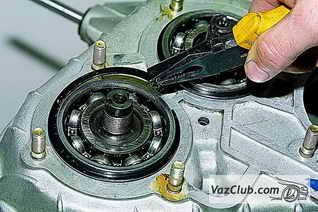

кольцо подшипника вала…пассатижами снимаем установочное кольцо заднего подшипника ведущего вала.

Аналогично демонтируем кольцо заднего подшипника промежуточного вала.

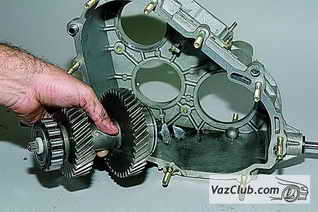

вынимаем ведущий валВынимаем из картера ведущий вал...

валы... и промежуточный вал.

Зажимаем шлицевую часть ведущего вала в тиски с накладками губок из мягкого металла,…

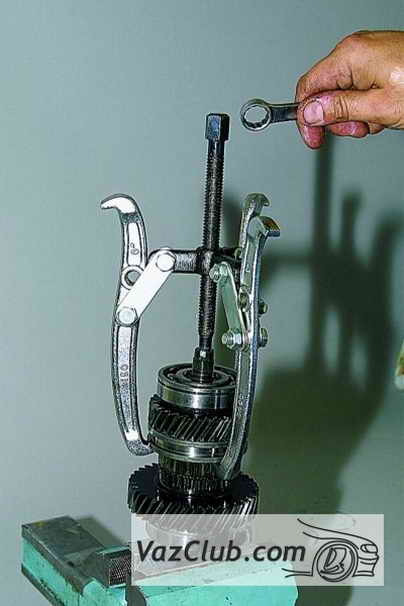

шлицевая часть вала ваз 2121…и, зацепив лапами съемника за муфту переключения передач,…

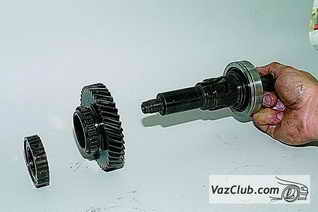

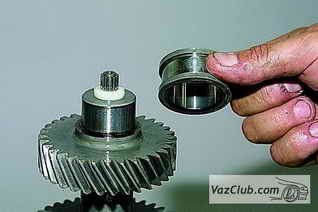

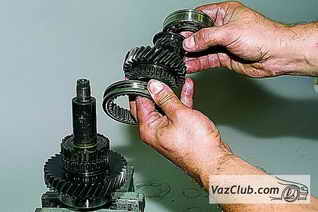

подшипник, шестерня передачи…снимаем задний подшипник, втулку, шестерню низшей передачи и муфту.

шестерня передачи ваз 2121Снимаем с вала ступицу муфты и шестерню высшей передачи.

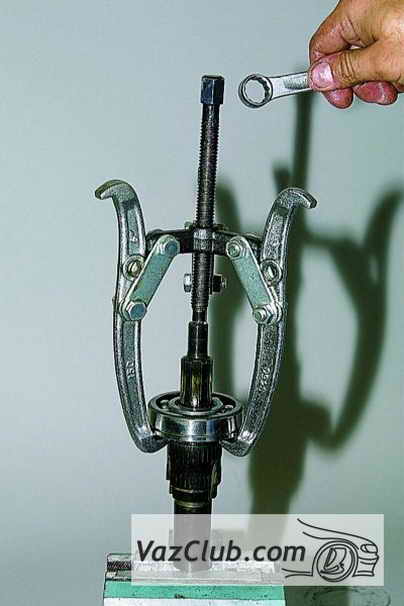

запрессовка переднего подшипника валаСъемником спрессовываем передний подшипник ведущего вала.

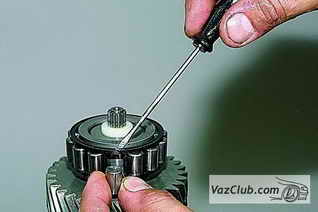

запрессовка подшипника промежуточного валаИз переднего подшипника промежуточного вала отверткой вынимаем ролики…

сепаратор…и снимаем сепаратор.

Зажимаем промежуточный вал нива 2121 в тиски с накладками губок из мягкого металла.

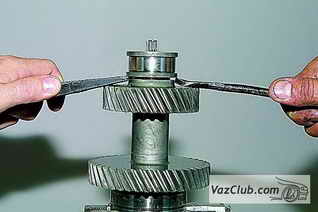

запрессовка кольцаПоддевая двумя монтажными лопатками, спрессовываем внутреннее кольцо переднего подшипника…

устанавливаем кольцо…и снимаем его.

Задний подшипник промежуточного вала снимаем также, как передний подшипник ведущего вала.
Собираем раздаточную коробку нива 2131 в обратной последовательности.
При сборке межосевого дифференциала совмещаем метки на его корпусах.
Пружинную шайбу на оси сателлитов устанавливаем со стороны глухого отверстия на торце оси.

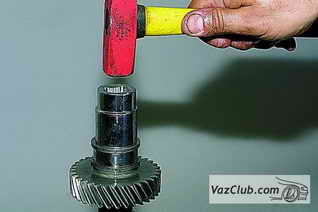

Подходящими отрезками труб напрессовываем…

разборка и сборка…внутреннее кольцо переднего подшипника промежуточного вала,…

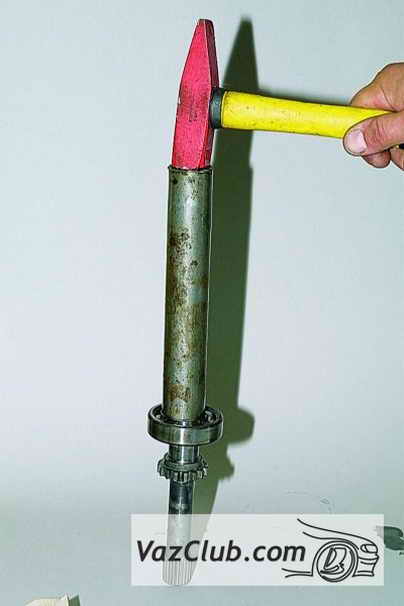

сборка трансмиссии…подшипник вала привода переднего моста (труба опирается на внутреннее кольцо)…

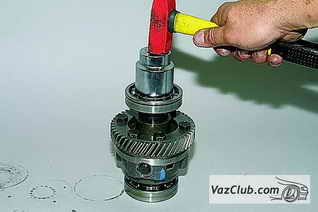

подшипники дифференциала нива 2121 сборка…и подшипники дифференциала.

Таким же образом напрессовываем подшипник вала привода заднего моста, задний подшипник промежуточного вала, передний и задний подшипники ведущего вала.

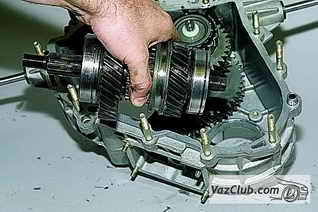

Ведущий и промежуточный валы устанавливаем в картер раздаточной коробки одновременно.
Все уплотнительные прокладки смазываем тонким слоем силиконового герметика.

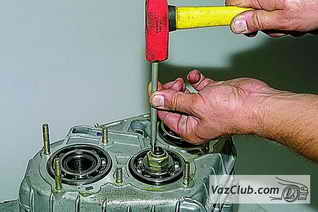

Затянув гайки задних подшипников ведущего и промежуточного валов установленным моментом, стопорим гайки, вдавив их буртики в пазы хвостовиков валов.
После сборки заливаем масло (см. Замена масла).

Полезные советы

узелУзел крепления шпильки:

1 — картер;
2 — втулка;
3 — оставшаяся часть бобышки;
4 — шпилька

Ремонт крепления шпильки картера раздаточной коробки

У раздаточной коробки нива 2121 бывает лопается правая (длинная) бобышка, в которую запрессована специальная шпилька, крепящая коробку к кронштейну. Для ремонта можно выточить втулку из дюралюминия, как показано на рисунке, запилить все ребра на оставшейся части бобышки и опилить ее наружный диаметр, чтобы плотно посадить втулку. Установив в отверстие шпильку крепления, нужно напрессовать втулку до упора и приварить ее по периметру к корпусу коробки.
