Разборка и сборка клапанного механизма Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Установите головку цилиндров ваз 2104, ваз 2105, ваз 2107 на доску А.60335.
Отсоедините выпускной коллектор и впускной трубопровод с карбюратором (одновременно удаляется заборник горячего воздуха).
Отсоедините выпускной патрубок охлаждающей рубашки.
Отсоедините патрубок отвода жидкости к отопителю.

клапанный механизм ваз 2107, ваз 2105, ваз 2104

Детали клапанного механизма: 1 — клапан; 2 — стопорное кольцо; 3 — направляющая втулка; 4 — маслоотражательный колпачок; 5 — опорная шайба наружной пружины; 6 —опорная шайба внутренней пружины; 7 — внутренняя пружина; 8 — наружная пружина; 9 — тарелка пружины; 10 — сухари; 11 — рычаг привода клапана; 12 — пружина рычага; 13 — регулировочный болт; 14 — контргайка регулировочного болта; 15 — втулка регулировочного болта; 16 — стопорная пластина пружины рычага

Снимите рычаги 11 клапанов ваз 2104, ваз 2105, ваз 2107, освобождая их от пружин 12. Снимите пружины рычагов.

пружины клапанов ваз 2104, ваз 2105, ваз 2107

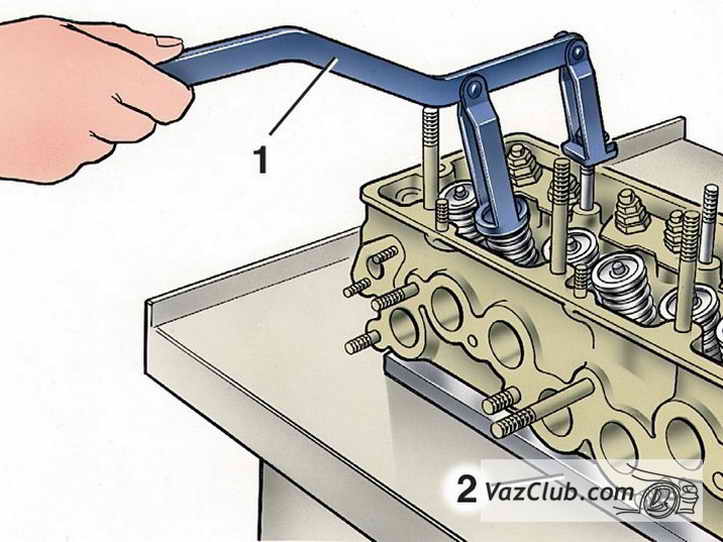

Снятие пружин клапанов: 1 — приспособление А.60311/R; 2 — монтажная доска А.60335

Установите приспособление А.60311/R, сожмите пружины клапанов ваз 2107, ваз 2105, ваз 2104 и освободите сухари. Взамен переносного приспособления А.60311/R можно применять также стационарное приспособление 02.7823.9505.
Снимите пружины клапанов с тарелками и опорными шайбами. Поверните головку цилиндров ваз 2104, ваз 2105, ваз 2107 и выньте с нижней стороны клапаны.
Снимите маслоотражательные колпачки с направляющих втулок.
Собирайте головку цилиндров в обратной последовательности.
