Регулировка натяжения цепи газораспределительного механизма Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

натяжение цепи грм ваз 2107, ваз 2105, ваз 2104

Разрез натяжителя цепи ваз 2105: 1 — колпачковая гайка; 2 — корпус натяжителя; 3 — стержень; 4 — пружинное кольцо; 5 — пружина плунжера; 6 — шайба; 7 — плунжер; 8 — пружина; 9 — сухарь; 10 — пружинное кольцо

механизма привода распределительного вала

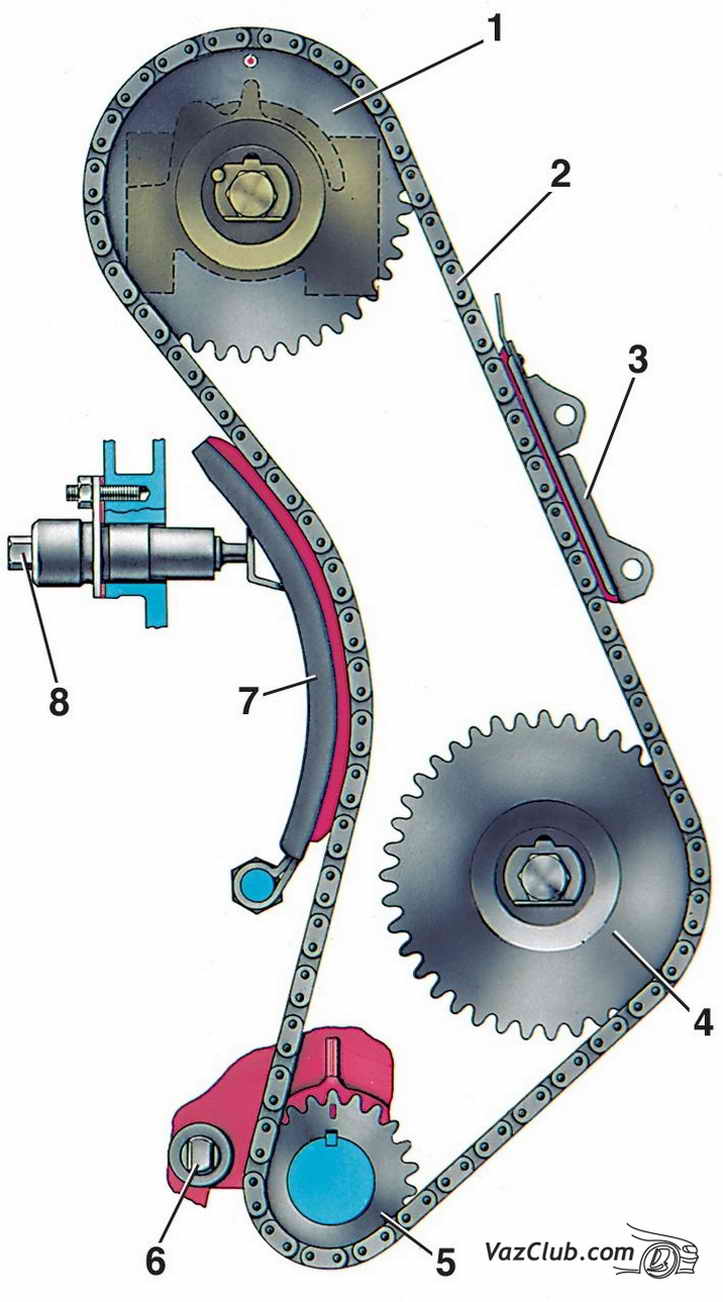

Схема механизма привода распределительного вала и вспомогательных органов ваз 2104, ваз 2105, ваз 2107: 1 — звездочка распределительного вала; 2 — цепь; 3 — успокоитель цепи; 4 — звездочка валика привода масляного насоса; 5 — звездочка коленчатого вала; 6 — ограничительный палец; 7 — башмак натяжителя; 8 – натяжитель цепи.

Ослабьте гайку 1 натяжителя цепи привода вала ваз 2104. При этом освобождается стержень 3 и цепь натягивается башмаком 7, на который через плунжер 7 действует пружина 8.
Поверните коленчатый вал на 1–1,5 оборота в направлении вращения. При этом пружина натяжителя, действуя на башмак, автоматически отрегулирует необходимое натяжение цепи.
Затяните гайку 1 натяжителем, благодаря чему стержень 3 зажимается цангами сухаря 9, и при работе двигателя на плунжер 7 действует только пружина 5. Эта пружина отжимает плунжер от головки стержня 3, и в зазор между ними при работе двигателя ваз 2107 затекает масло, играющее роль амортизатора при ударах цепи ваз 2104, ваз 2105, ваз 2107.
Благодаря гарантированному зазору 0,2–0,5 мм между стержнем 3 и плунжером 7 при сильных ударах цепи вступает в действие пружина 8.
