Замена воздушного фильтра Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Детали воздушного фильтра лада классика: 1 —шланг воздухозаборника теплого воздуха; 2 — заборник холодного воздуха; 3 — терморегулятор; 4 —фильтрующий элемент; 5 — крышка; 6 — пластина крепления фильтра; 7 — дистанционная втулка; 8 — прокладка; 9 — патрубок для отвода картерных газов к золотниковому устройству карбюратора; 10 — вытяжной коллектор картерных газов; 11 — корпус воздушного фильтра; 12 — воздухозаборник теплого воздуха; 13 — заслонка терморегулятора; 14 — корпус терморегулятора

На автомобиле ваз 2104, ваз 2105, ваз 2107 установлен воздушный фильтр с терморегулятором 3. Перестановкой заслонки 13 терморегулятора в зависимости от температуры окружающего воздуха перекрывают вручную заборник 2 и открывают доступ теплому воздуху от воздухозаборника 12, либо наоборот.

ПРИМЕЧАНИЕ
На части выпускаемых автомобилей может устанавливаться воздушный фильтр ваз 2104, ваз 2105, ваз 2107 с терморегулятором, управляемым термосиловым элементом. Кроме того, имеется пневмопривод заслонки 13, который на холостом ходу двигателя обеспечивает подачу воздуха только от воздухозаборника 12 теплого воздуха.

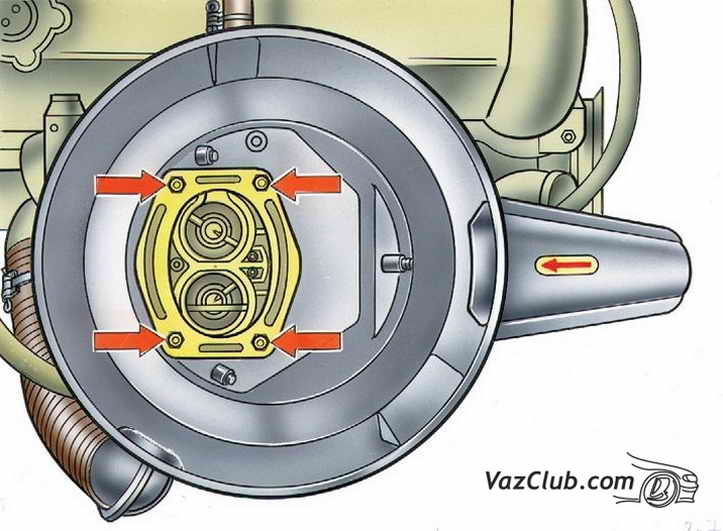

Снятие воздушного фильтра. Стрелками указаны гайки крепления корпуса фильтра к карбюратору

Для снятия воздушного фильтра ваз 2107 снимите его крышку, выньте фильтрующий элемент, отверните гайки крепления и снимите корпус фильтра с терморегулятором в сборе. Затем отсоедините от него шланги.
Установку фильтра ваз 2107, ваз 2105, ваз 2104 выполняйте в обратном порядке.
