Разборка стартера Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Стартер 35.3708. Отверните гайку на нижнем контактном болту тягового реле и отсоедините от него вывод обмоток статора ваз 2107. Отверните гайки крепления тягового реле и снимите его.

Детали стартера 35.3708: 1 — крышка стартера со стороны привода с промежуточным кольцом; 2 — резиновая заглушка; 3 — рычаг привода; 4 — тяговое реле; 5 — крышка со стороны коллектора; 6 — щетка; 7 — пружина щетки; 8 — защитный кожух; 9 — стопорная шайба; 10 — регулировочная шайба; 11 — корпус; 12 — стяжной болт; 13 — якорь; 14 — изолирующая трубка; 15 — обгонная муфта с шестерней привода; 16 — ограничительное кольцо

Отверните винты и снимите защитный кожух 8. Снимите стопорную шайбу 9, выверните стяжные болты 12 и отсоедините корпус 11 с крышкой 5 от крышки 1 с якорем 13. Выньте заглушку 2 из передней крышки.
Отверните винты крепления к щеткодержателям выводов обмотки статора, и отсоедините корпус от крышки 5. Снимите пружины 7 и щетки 6.
Расшплинтуйте и выньте из крышки ось рычага 3 привода стартера ваз 2104, ваз 2105, ваз 2107 ваз 2104. Выньте рычаг и якорь с приводом из крышки, а затем отсоедините рычаг от привода.
Чтобы снять с якоря привод, удалите стопорное кольцо из-под ограничительного кольца 16. Привод разбирается после снятия со ступицы муфты стопорной шайбы.
Если тяговое реле выполнено в разборном исполнении, т.е. детали реле не завальцованы в его корпусе, то для его разборки отверните гайки стяжных болтов и отпаяйте выводы обмоток от штекера "50" и от наконечника, закрепленного на нижнем контактном болту тягового реле.
После разборки продуйте детали стартера ваз 2105 сжатым воздухом и протрите.

Стартер СТ-221. Особенности его разборки связаны с другой конструкцией коллектора и задней крышки.

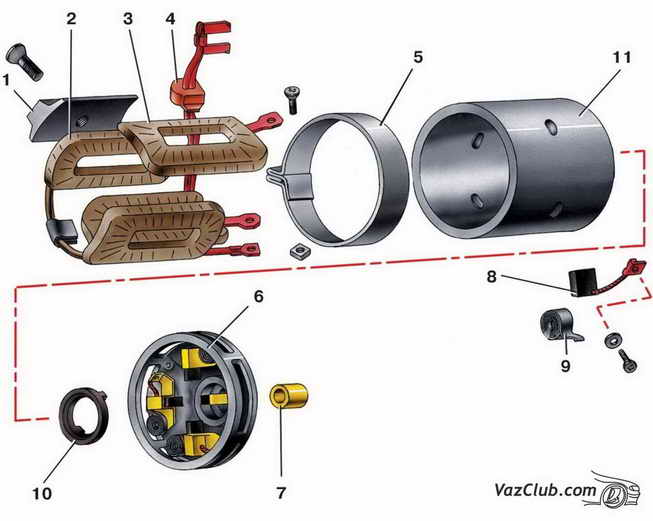

Детали задней части стартера СТ-221: 1 — полюс статора; 2 — сериесная катушка обмотки статора; 3 — шунтовая катушка обмотки статора; 4 — резиновая заглушка; 5 — защитная лента; 6 — крышка со стороны коллектора; 7 — втулка вала якоря; 8 — щетка; 9 — пружина щетки; 10 — тормозной диск крышки; 11 — корпус стартера

После снятия тягового реле ослабьте винт крепления стяжной защитной ленты 5 на крышке 6 со стороны коллектора и снимите ленту с прокладкой. Выверните винты крепления к щеткодержателям клемм щеток и выводов обмотки статора, и снимите щетки 8.
Отверните гайки стяжных шпилек и отсоедините корпус 11 с крышкой 6 от передней крышки с якорем. Выверните из передней крышки стяжные шпильки и выньте из нее резиновую заглушку рычага. Отсоедините крышку 6 от корпуса.
Дальше разборка стартера лада классика СТ-221 аналогична разборке стартера 35.3708.
