Техническая характеристика стартера Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Номинальная мощность, кВт........1,3
Потребляемая сила тока при номинальной мощности, не более, А........290 (260*)
Потребляемая сила тока в заторможенном состоянии, не более, А........550 (500*)
Потребляемая сила тока на холостом ходу (без реле)*, не более, А........60 (35*)

cтартер ваз 2107, ваз 2105, ваз 2104

Стартер ваз 2105 - 35.3708: 1 — вал якоря; 2 — втулка крышки стартера; 3 — ограничительное кольцо хода шестерни; 4 — шестерня привода с внутренним кольцом обгонной муфты; 5 — упорное полукольцо; 6 — ролик обгонной муфты; 7 — кожух обгонной муфты; 8 — ось рычага привода; 9 — заглушка; 10 — тяга якоря реле; 11 — рычаг привода; 12 — крышка со стороны привода; 13 — возвратная пружина якоря реле; 14 — якорь реле стартера; 15 — передний фланец реле; 16 — удерживающая обмотка реле; 17 — втягивающая обмотка реле; 18 — шток якоря; 19 — сердечник реле; 20 — фланец сердечника; 21 — контактная пластина; 22 — крышка реле; 23 — контактные болты реле; 24 — крышка со стороны коллектора; 25 — щеткодержатель положительной щетки; 26 — втулка крышки стартера; 27 — регулировочная шайба осевого свободного хода якоря; 28 — стопорная шайба; 29 — стяжной болт; 30 — кожух; 31 — вывод сериесных катушек обмотки статора; 32 — торцевой коллектор; 33 — сериесная катушка обмотки статора; 34 — полюс статора; 35 — корпус стартера; 36 — сердечник якоря; 37 — ограничительный диск; 38 — поводковое кольцо; 39 — ступица с наружным кольцом обгонной муфты; 40 — вкладыш ступицы

схема соединений стартера

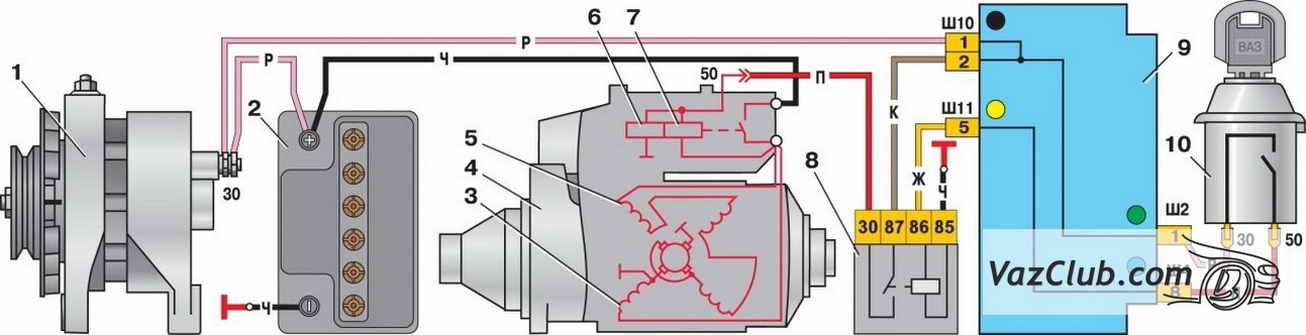

Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

С 1986 г. на автомобилях ВАЗ-2107 в основном применяется стартер 35.3708 с торцевым коллектором. Схема стартера ваз 2104, ваз 2105, ваз 2107.
До 1986 г. применялся стартер СТ-221, который отличается от стартера 35.3701 цилиндрическим коллектором. Поэтому у него другое устройство задней части. Кроме того, у него другая обмотка статора, состоящая из двух сериесных и двух шунтовых катушек (у стартера 35.3708 в обмотке статора имеется одна шунтовая и три сериесные катушки).
По своим характеристикам и установочным размерам стартер СТ-221 полностью взаимозаменяем со стартером 35.3708.
До 1985 г. в схеме включения стартера не применялось дополнительное реле 8 и штекер "50" стартера соединялся красным проводом через монтажный блок с выводом "50" выключателя зажигания лада классика.

* Для стартера СТ-221.
