Установка и снятие передней подвески Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Установите автомобиль на подъемник или смотровую канаву; удерживая ключом А.57070 конец штока за лыски, отсоедините верхний конец амортизатора и снимите передние колеса ваз 2105.
Разогнув стопорные пластины, отверните болты крепления суппорта к кронштейну. Отведите суппорт в сторону и закрепите его так, чтобы он не висел на шлангах. Снимите амортизаторы с кронштейнами.
Отсоедините концы штанги стабилизатора поперечной устойчивости от нижних рычагов подвески ваз 2107.
Съемником 67.7801.9513 выпрессуйте пальцы из отверстий рычагов и отведите рулевые тяги в сторону.

Сжатие пружины приспособлением 67.7828.9504: 1 — пружина подвески; 2 — винт приспособления; 3 — опорная тарелка

Вставьте винт 2 приспособления 67.7828.9504 в отверстие верхней опоры пружины подвески лада классика, затем снизу наденьте на виток пружины 1 и на винт 2 опорную тарелку 3 и закрепите ее на пружине зажимом. Снизу на винт наверните гайку так, чтобы фиксатор гайки зашел в гнездо тарелки 3. Вращая ключом винт 2, сожмите пружину подвески до полной разгрузки рычагов подвески ваз 2105.
Выньте ось верхнего рычага и отсоедините его от кузова. Отсоедините ось нижнего рычага от поперечины и снимите узел подвески с автомобиля.
Снимите пружину, плавно разгрузив ее, уберите приспособление и повторите операции для другого узла подвески ваз 2104, ваз 2105, ваз 2107.

ПРИМЕЧАНИЕ
Снимая узлы подвески, необходимо отметить количество и расположение регулировочных шайб между осью нижнего рычага и поперечиной, а также регулировочных пластин между поперечиной и лонжеронами кузова, чтобы при установке узлов поставить эти шайбы и пластины на прежнее место.

Снимите брызговик двигателя и штангу стабилизатора ваз 2104.

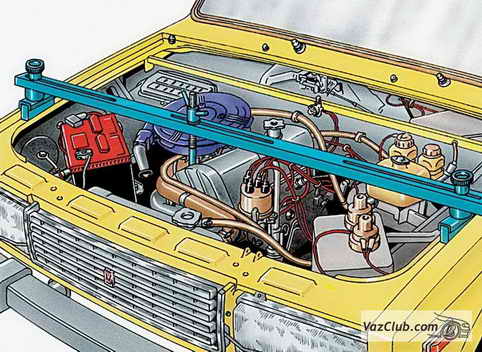

Установка траверсы А.70526 для поддержания двигателя при снятии поперечины передней подвески

Поддерживая двигатель траверсой А.70526 или талью, снимите поперечину.
Узлы и детали подвески устанавливайте в порядке, обратном снятию. Пружины на передней и задней подвесках устанавливайте одной и той же группы (группа А маркируются желтой краской, а пружины группы В — зеленой). В исключительных случаях допускается установка на передней подвеске пружин группы А, а на задней пружин группы В. На передней подвеске должны устанавливаться пружины только с желтой маркировкой на наружной поверхности витков.

Для предупреждения неправильного распределения усилий в резинометаллических шарнирах затягивание гаек и осей рычагов необходимо производить в следующем порядке:

— установите автомобиль на ровной площадке и поставьте колеса параллельно оси автомобиля ваз 2104, ваз 2105, ваз 2107;
— нагрузите автомобиль нагрузкой 3136 Н (320 кгс);
— в этих условиях затяните динамометрическим ключом гайки крепления осей верхнего, а затем нижнего рычагов и гайки крепления оси нижнего рычага к поперечине.

Проверьте и отрегулируйте углы установки передних колес ваз 2105.
