Снятие и установка дверей Ваз 2107, Ваз 2105, Ваз 2104 Снятие и установка дверей
Снятие двери ваз 2104, ваз 2105, ваз 2107: 1 — ограничитель открывания двери; 2 — петля; 3 — винт крепления петли; 4 — ударная отвертка. Стрелкой показано направление удара по отвертке Отсоедините ограничитель 1 двери от стойки, выбив палец крепления. У передней двери отсоедините электрические провода, идущие к фонарю сигнализации открытой двери ваз 2107. Придерживая дверь в открытом положении, выверните ударной отверткой 4 винты 3 крепления петель 2 к стойке кузова

Разборка передней двери Ваз 2107, Ваз 2105, Ваз 2104 Разборка передних дверей
При замене деталей и механизмов двери требуется ее разборка. Вид внутренней стороны двери: 1 — кнопка блокировки замка; 2 — декоративная заглушка; 3 — ручка подлокотника; 4 — внутренняя ручка привода замка; 5 — ручка стеклоподъемника; 6 — заглушка окна. Стрелками показано расположение держателей обивки двери Выньте декоративную заглушку 2 ручки 3 подлокотника, выверните винт крепления и снимите ручку. Слегка утопив розетку под облицовкой ручки 5

Сборка передних дверей
Сборку передних дверей производите в последовательности, обратной разборке. Дополнительно выполните следующие операции: — перед установкой стеклоподъемника ваз 2107 проверьте правильность укладки троса на барабан; — после установки механизма стеклоподъемника и троса на ролики отрегулируйте натяжение троса натяжным роликом; — отрегулируйте величину хода опускного стекла ваз 2105; — после закрепления троса на кронштейнах прижимными пластинами убедитесь в

Разборка и сборка задних дверей
Операции по разборке и сборке задних дверей отличаются от операций для передних дверей ваз 2104 снятием и установкой неподвижного и опускного стекол. Опускное стекло задней двери ваз 2107 имеет только один кронштейн, на котором двумя винтами с помощью прижимной пластины закрепляется трос. Вынимайте опускное стекло после снятия неподвижного стекла. Дпя снятия неподвижного стекла сначала опустите опускное стекло и, вывернув верхний винт крепления стойки,

Регулировка хода опускного стекла двери Ваз 2107, Ваз 2105, Ваз 2104 Регулировка хода стекла
Регулировка натяжения троса стеклоподъемника ваз 2104 и величины хода заднего опускного стекла: 1 — опускное стекло; 2 — резиновый буфер стекла; 3 — винт прижимной пластины; 4 — трос привода опускного стекла; 5 — натяжной ролик регулировки натяжения троса У передних дверей снимите обивку, опустите стекло до упора в резиновый буфер и выверните винты 3 прижимных пластин крепления троса. Доверните ручку стеклоподъемника ваз 2105 до совмещения втулки (метки) на

Регулировка двери Ваз 2107, Ваз 2105, Ваз 2104 Регулировка дверей
Наружные зазоры между дверью и кузовом ваз 2104, ваз 2105, ваз 2107 должны быть одинаковыми и равномерными по всему периметру проема. Для регулировки положения двери ваз 2104, ваз 2105, ваз 2107: Снятие двери лада классика: 1 — ограничитель открывания двери; 2 — петля; 3 — винт крепления петли; 4 — ударная отвертка. Стрелкой показано направление удара по отвертке — очертите контуры петель 2 на стойке кузова. — ударной отверткой 4 ослабьте винты 3 крепления петель; — смещая

Регулировка замка двери Ваз 2107, Ваз 2105, Ваз 2104 Регулировка замков дверей
Замок передней левой двери ваз 2104: 1 — рычаг внутреннего привода замка; 2 — пружина рычага блокировки замка; 3 — рычаг наружного привода; 4 — тяга выключателя замка; 5 — тяга кнопки блокировки замка; 6 — скоба; 7 — кнопка блокировки замка; 8 — поводок тяги наружного привода; 9 — наружная ручка замка; 10 — выключатель замка; 11 — пружина сухаря; 12 — сухарь фиксатора; 13 — ротор замка; 14 — тяга наружного привода; 15 — корпус фиксатора замка; 16 — храповик замка; 17 —

Установка и снятие капота Ваз 2107, Ваз 2105, Ваз 2104 Установка и снятие капота

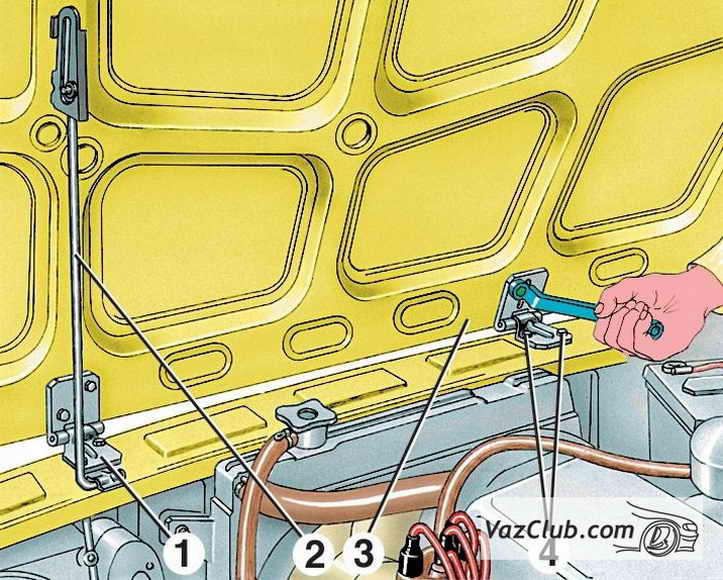

Снятие капота ваз 2107: 1 — петля; 2 — упор капота; 3 — капот; 4 — болты крепления петли капота Откройте капот 3 и отсоедините упор 2 от кронштейна на капоте. Отверните болты 4 крепления петель к капоту и снимите его. Установку капота выполняйте в обратном порядке. При установке отрегулируйте положение капота ваз 2104, ваз 2105, ваз 2107 в проеме кузова.

Регулировка капота
Капот в проеме кузова жигули должен располагаться с одинаковым зазором по периметру. При регулировке очертите контуры петель 1, отсоедините упор 2 от кронштейна и ослабьте крепления петель. За счет увеличенных отверстий в петлях отрегулируйте положение капота ваз 2107, затяните болты крепления петель и поставьте на место упор.

Регулировка замка капота Ваз 2107, Ваз 2105, Ваз 2104 Регулировка замка капота

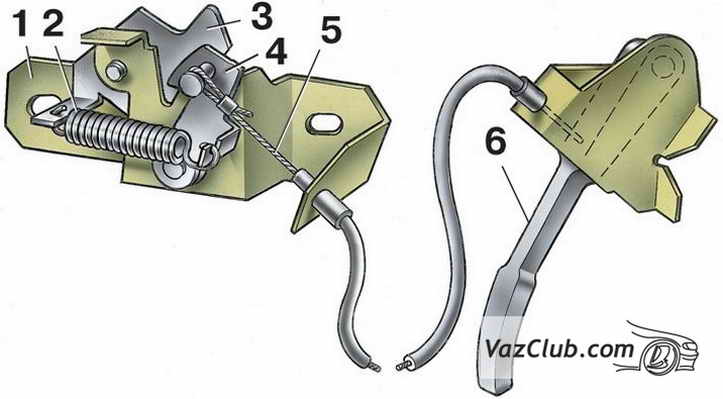

Замок капота ваз 2105: 1 — корпус замка; 2 — пружина; 3 — выталкиватель; 4 — крючок; 5 — тяга привода; 6 — рукоятка привода Если замок ненадежно запирает капот или отпирает с большим усилием, отрегулируйте положение замка. При открытом капоте очертите контуры корпуса 1 замка ваз 2107 ослабьте гайки крепления и за счет увеличенных отверстий передвиньте корпус замка в нужном направлении. Затяните гайки крепления и проверьте действие замка ваз 2104.
