Места сварки пола задка и лонжеронов пола задка Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Замену производят при снятых задних крыльях, панели задка и усилителя панели задка.

пол задка кузова ваз 2107, ваз 2105, ваз 2104

Замена пола задка. Пунктиром обозначены линии рубки, на фрагментах стрелками места рубки. На основном виде стрелками показаны места газовой сварки

Тонким зубилом отрубите пол задка кузова ваз 2105 места рубки показаны пунктиром, на фрагментах — стрелками). Кусачками удалите оставшиеся полоски металла, отрихтуйте и зачистите электро- или пневмошлифовальной машинкой деформированные кромки.

замена пола

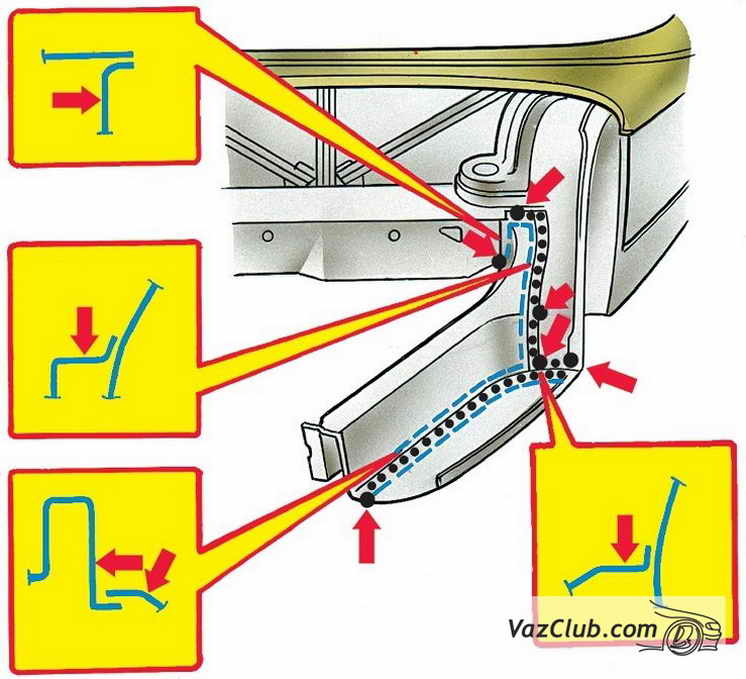

Замена пола топливного бака лада классика (запасного колеса) и лонжеронов пола задка. Пунктиром обозначены линии рубки, точками — швы контактной сварки. На основном виде стрелками показаны места газовой сварки, стрелками на фрагментах – места рубки

Отрубите пол топливного бака ваз 2107 (запасного колеса) от лонжеронов и внутренних арок задних колес ваз 2104, удалите полоски металла и отрихтуйте кромки.
Зубилом отрубите лонжероны от внутренних арок задних колес ваз 2104, ваз 2105, ваз 2107 и поперечины, удалите оставшиеся полоски металла и зачистите посадочные места.
Установите новые лонжероны на место и приварите газовой сваркой прутками Л 62, Л 68 в местах, указанных на рисунке.
К низу пола задка приварите центральный усилитель, держатель с подложенной под него асбестовой прокладкой и кронштейны крепления основного глушителя. Электросварку выполняйте в среде углекислого газа точками через 40–50 мм проволокой Св 08Г1С или Св 08Г2С диаметром 0,8 мм. Допускается газовая сварка.
Установите пол задка на место и приварите газовой сваркой по углам в точках, указанных на рисунке.
Установите к панели задка усилитель и приварите электросваркой в среде углекислого газа точками через 40 мм. Установите панель задка на место и прихватите к элементам кузова газовой сваркой (см. "Замена панели задка ваз 2107").
Приварите пол топливного бака (запасного колеса ваз 2105) газовой сваркой в точках.
Произведите предварительный контроль всех прихваченных деталей навешиванием задних крыльев и крышки багажника. Устраните недостатки сборки и окончательно приварите детали электросваркой в среде углекислого газа проволокой Св 08Г1С или Св 08Г2С прерывистым швом длиной 10 мм через каждые 30 мм. Сила электрического тока 50–90 А.
Допускается газовая сварка латунными прутками Л 62 или Л 68 точками через 30–40 мм.
