Ремонт пятиступенчатой коробки передач Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Разборка. Прежде чем снимать заднюю крышку, установите рычаг переключения передач в нейтральное положение, отверните гайки крепления механизма выбора передач и снимите рычаг переключения передач в сборе с механизмом. Затем отсоедините гайки крепления задней крышки и снимите ее. Одна из гаек крепления крышки отвертывается изнутри картера коробки передач лада классика при снятой нижней крышке. При снятии задней крышки ее необходимо подавать не только назад, но и поворачивать, чтобы исключить ее задевание за блок шестерен заднего хода и пятой передачи.

Задняя часть пятиступенчатой коробки передач: 1 — вторичный вал; 2 — ведомая шестерня заднего хода; 3 — ступица муфты синхронизатора V передачи; 4 — муфта синхронизатора; 5 — шайба; 6 — рычаг переключения передач; 7 — блокирующее кольцо синхронизатора; 8 — шестерня и зубчатый венец синхронизатора V передачи; 9 — маслоотражательная шайба; 10 — втулка шестерни V передачи; 11 — ведущая шестерня привода спидометра; 12 — задний подшипник вторичного вала;13 — сальник; 14 — фланец эластичной муфты; 15 — гайка; 16 — уплотнитель центрирующего кольца; 17 — центрирующее кольцо; 18 — стопорное кольцо; 19 — стопорная шайба; 20 — ведомая шестерня привода спидометра; 21 — подшипник блока шестерен; 22 — болт крепления блока шестерен; 23 — блок шестерен V передачи и заднего хода; 24 — задняя крышка коробки передач; 25 —промежуточный вал

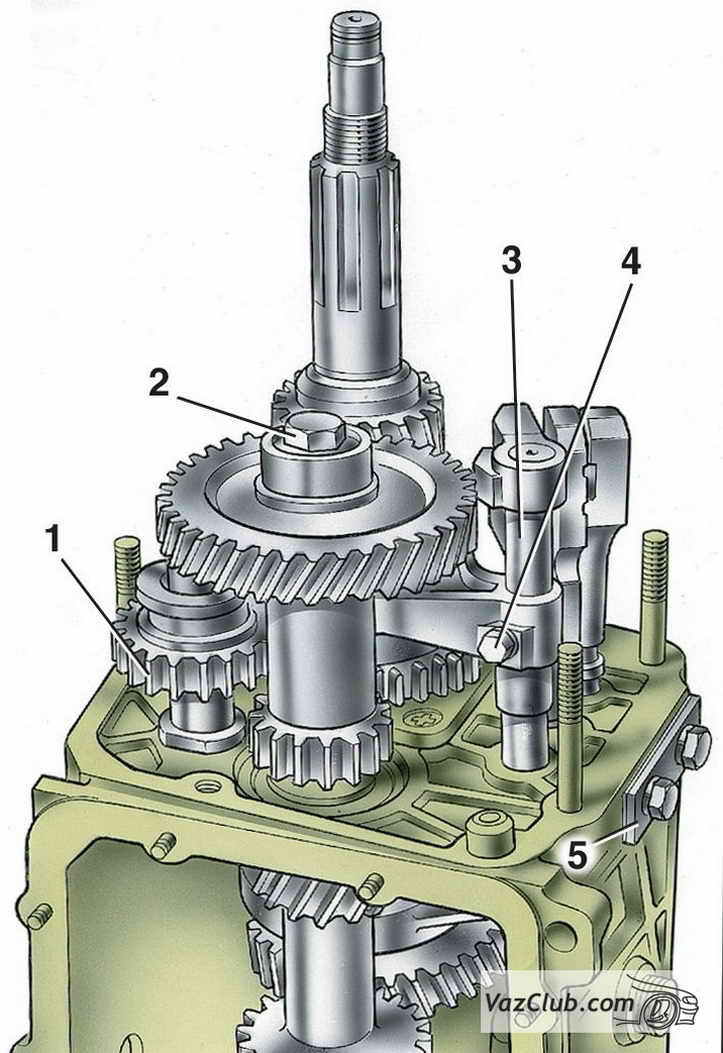

Отвертывание болтов крепления блока шестерен и вилки включения V передачи и заднего хода: 1 — промежуточная шестерня заднего хода; 2 — болт крепления блока шестерен; 3 — шток вилки; 4 — болт крепления вилки; 5 — крышка фиксаторов

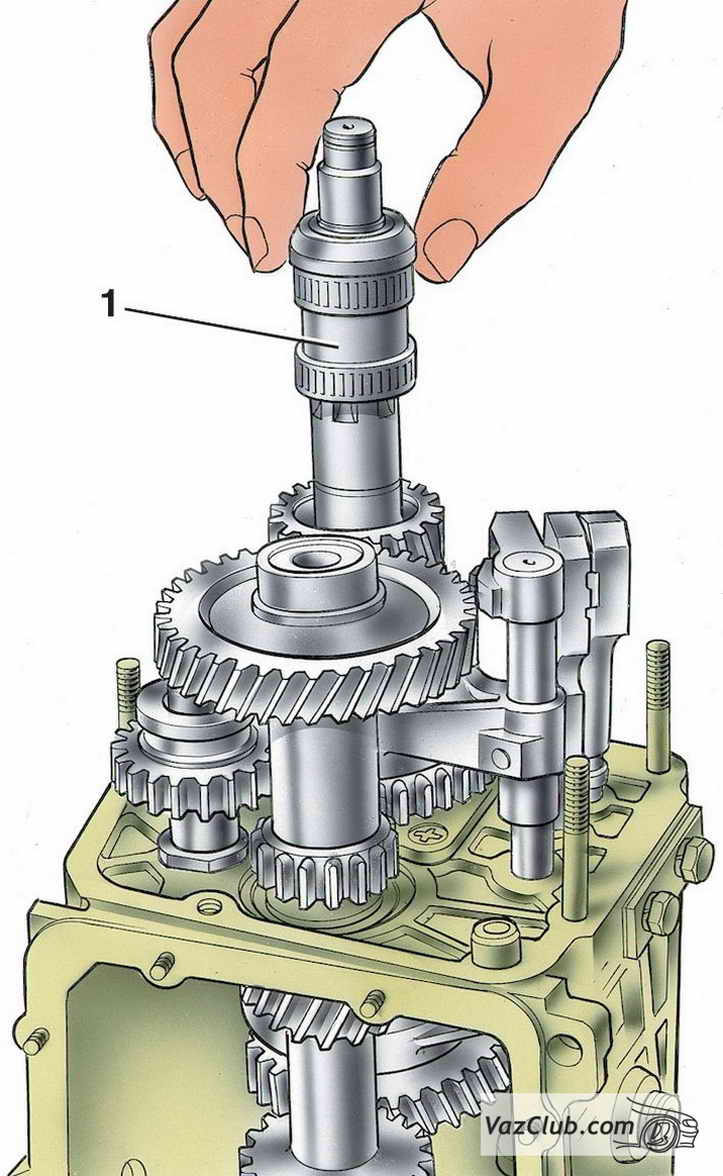

Снятие втулки шестерни V передачи: 1 — втулка

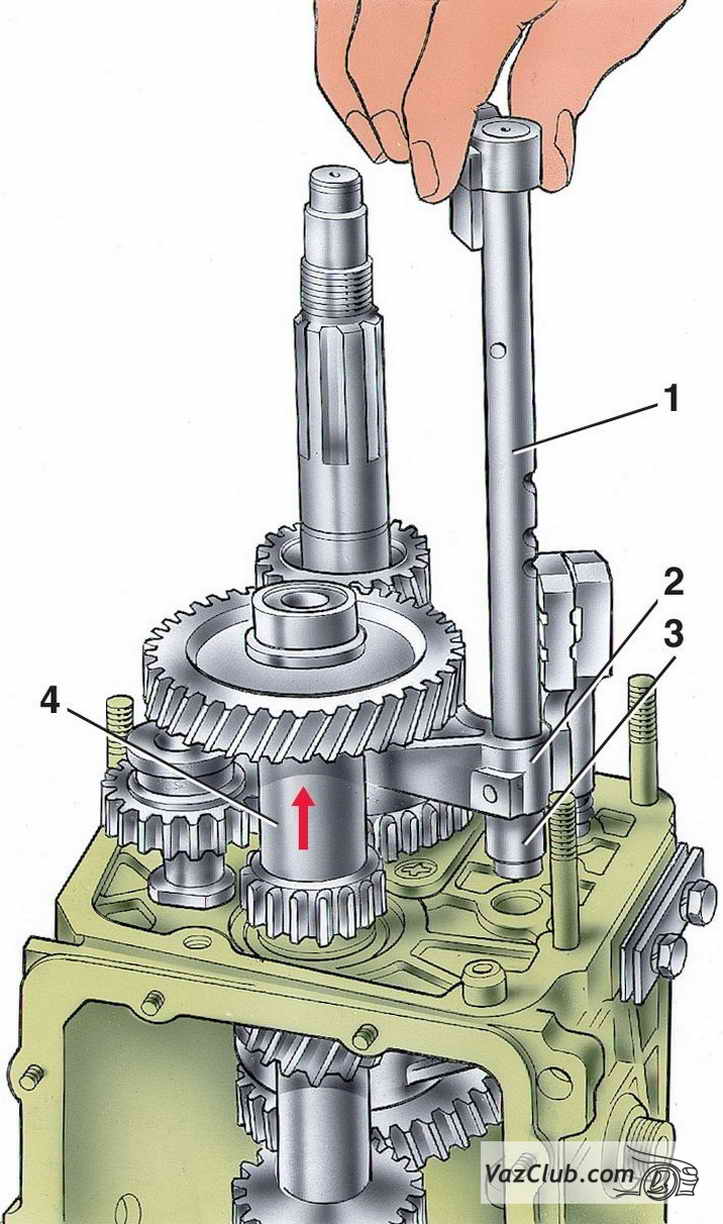

Снятие штока вилки включения V передачи и заднего хода и блока шестерен: 1 — шток вилки включения V передачи и заднего хода; 2 — вилка включения V передачи и заднего хода; 3 — дистанционная втулка; 4 — блок шестерен

После снятия с вторичного вала внутреннего кольца заднего подшипника 12 и ведущей шестерни привода спидометра ослабьте болты крепления крышки 5 фиксаторов и отверните болты 2 и 4 крепления блока шестерен и вилки включения пятой передачи и заднего хода. Снимите маслоотражательную шайбу 9, а затем втулку 1 шестерни пятой передачи и выньте шток 1 из вилки 2. При этом со штока снимается дистанционная втулка 3. Затем снимите со шлиц промежуточного вала блок шестерен 4.

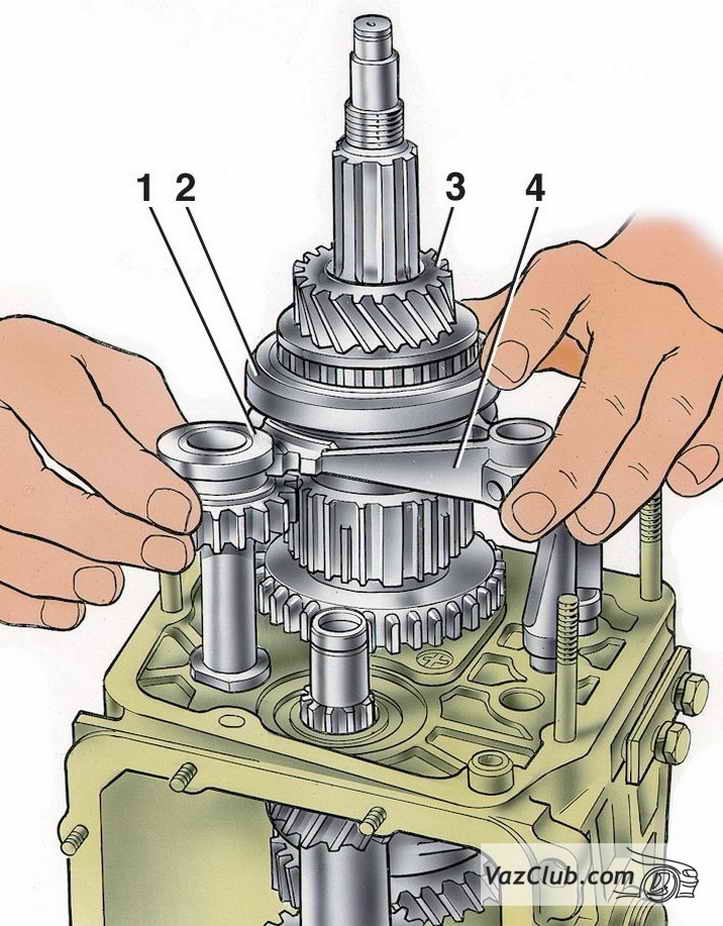

Снятие промежуточной шестерни заднего хода, шестерни V передачи в сборе с синхронизатором и вилкой: 1 — промежуточная шестерня заднего хода; 2 — муфта включения V передачи; 3 — шестерня V передачи в сборе с синхронизатором; 4 — вилка включения V передачи и заднего хода

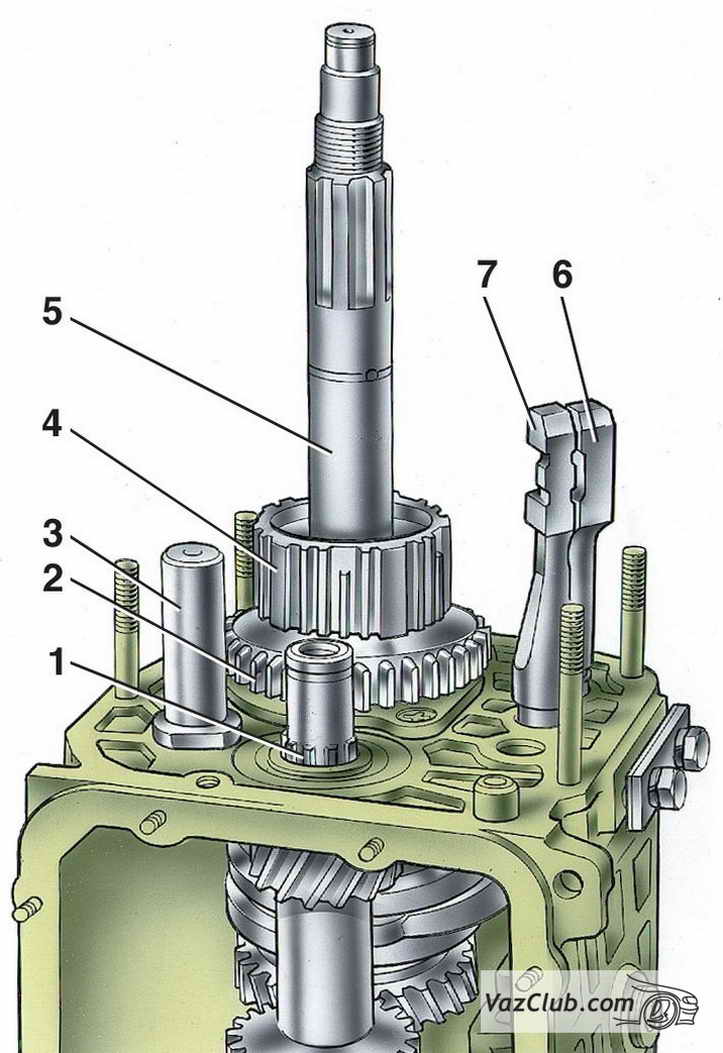

Снятие ведомой шестерни заднего хода и ступицы муфты синхронизатора V передачи: 1 — промежуточный вал; 2 — ведомая шестерня заднего хода; 3 — ось промежуточной шестерни заднего хода; 4 — ступица муфты синхронизатора V передачи; 5 — вторичный вал; 6 — шток вилки включения I и II передач; 7 — шток вилки включения III и IV передач

Снимите одновременно промежуточную шестерню 1 заднего хода с оси, шестерню 3 в сборе с муфтой 2 и вилкой 4 с вторичного вала.
Снимите с вторичного вала шайбу 5, а затем с помощью фигурных оправок типа отверток снимите со шпонки ступицу 4 синхронизатора пятой передачи ваз 2104, ваз 2105, ваз 2107 и ведомую шестерню 2 заднего хода.

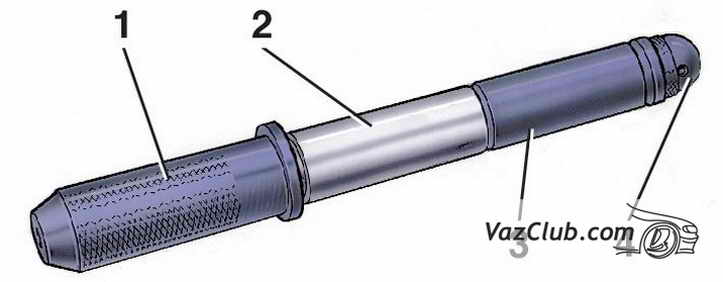

Установка поршневого пальца на приспособление А.60325 для запрессовки его в поршень и головку шатуна: 1 — валик приспособления; 2 — поршневой палец; 3 — направляющая; 4 — упорный винт

ПРИМЕЧАНИЕ
С 1992 года аннулирована шайба 5 на вторичном валу и изменена конфигурация вторичного вала 1 и ступицы 3 муфты синхронизатора V передачи (на вторичном валу диаметр под ступицу был 28 мм, стал 25 мм; ширина посадочной части ступицы стала больше на толщину шайбы и посадочный диаметр уменьшен с 28 мм до 25 мм). Указанные детали не взаимозаменяемы с ранее выпускаемыми, поэтому при ремонте коробки передач "старой" конструкции соблюдайте следующие правила:
— если меняется шайба 5, то вторичный вал и ступица ставятся "старой" конструкции;
— если взамен вторичного вала или ступицы устанавливаются одноименные детали "новой" конструкции, то их надо менять комплектно, то есть при замене ступицы меняется и вторичный вал и наоборот. В этом случае шайба не устанавливается.

Дальнейшую разборку коробки передач ваз 2107, ваз 2105, ваз 2104 проводите в порядке, описанном для четырехступенчатой коробки передач.
При необходимости разберите рычаг и механизм выбора передач, для чего:

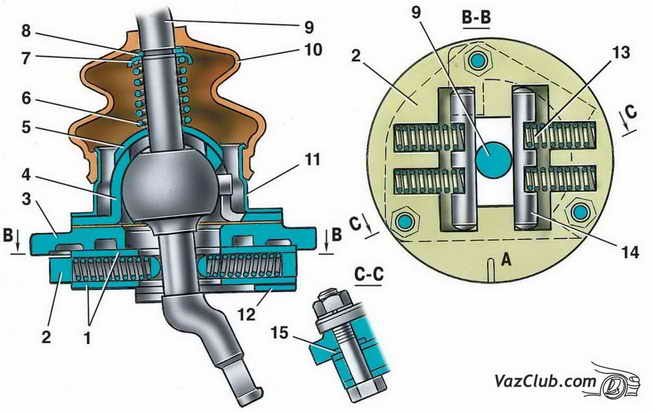

Механизм выбора передач: 1 —шайба направляющей пластины; 2 — направляющая пластина; 3 — корпус рычага переключения передач; 4 — шаровая опора; 5 — сферическая шайба; 6 — пружина; 7 — упорное кольцо; 8 — стопорнрое кольцо; 9 — рычаг переключения передач; 10 — защитный чехол; 11 — фланец; 12 —блокировочная пластина заднего хода; 13 — пружина; 14 — направляющая планка; 15 — уплотнительное кольцо; А — риска

— снимите защитный чехол 10, стопорное и упорное кольца 8 и 7, пружину и сферическую шайбу 5 с рычага переключения передач ваз 2105;
— отметьте визуально расположение деталей относительно риски А, нанесенной на направляющей пластине, чтобы при сборке соединить детали в том же положении;
— отвернув гайки с болтов крепления, разъедините детали механизма выбора передач и снимите рычаг 9, его шаровую опору 4 и резиновые уплотнительные кольца 15.
Сборка пятой ступени, задней передачи и механизма выбора передач производится в последовательности, обратной разборке, с учетом следующего:
— ось промежуточной шестерни заднего хода крепите до установки валов в картер коробки передач ваз 2107 моментом 78 Н·м (8 кгс·м);
— перед установкой штока вилки включения пятой передачи и заднего хода в картер, установите на него дистанционную втулку;
— внутреннее кольцо подшипника напрессовывайте на блок шестерен пятой передачи и заднего хода, а наружное — в гнездо задней крышки;
— задний подшипник вторичного вала напрессовывайте на вал для облегчения установки задней крышки;
— промежуточную шестерню 1 заднего хода, шестерню 3 и вилку 4 устанавливайте одновременно;
— болт 4 устанавливайте на герметизатор резьбовых соединений ТБ-1324;
— при сборке рычага переключения передач ваз 2104 покройте смазкой ЛСЦ-15 шаровую головку или сферу шаровой опоры;
— болт крепления блока шестерен затягивайте моментом 78 Н·м (8 кгс·м);
— перед установкой фланца 14 на вторичный вал нанесите на шлицы герметик УГ-9.
