Головка блока цилиндров (ГБЦ) Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

головка блока цилиндров ваз 2108, ваз 2109, ваз 21099

Вид на головку блока с правой стороны:


1 - карбюратор
2 - теплоизоляционный щиток карбюратора
3 - рым
4 - датчик контрольной лампы аварийного давления масла
5 - сальник распределительного вала
6 - натяжной ролик
7 - патрубок забора теплого воздуха
8 - впускная труба
9 - выпускной коллектор
10 - штуцер подогрева карбюратора



гбц лада самара

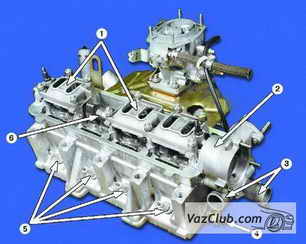

Вид на головку блока с левой стороны:


1 - крышки подшипников распределительного вала
2 - корпус привода
3 - патрубок рубашки охлаждения
4 - датчик температуры охлаждающей жидкости
5 - свечи зажигания
6 - распределительный вал
