Радиатор и вентилятор системы охлаждения

Инструкции по ремонту системы охлаждения, проверка насоса лада 2108, руководство по снятию и установке радиатора лада 2109, конструкция охлаждения ваз 21099, ваз 2108, ваз 2109. Эксплуатация узлов двигателя и его систем автомобиля лада 21099. Устранение неисправностей в системах лада 2108: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту головки цилиндров лада 2109.

Радиатор и вентилятор с кожухом Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

1 - радиатор
2 - пробка сливного отверстия радиатора
3 - расширительный бачок
4 - подводящий шланг радиатора
5 - отводящий шланг
6 - пароотводящий шланг (к расширительному бачку)
7 - кожух с вентилятором

Предупреждения

Перед началом работы отсоедините провод от клеммы "–" аккумуляторной батареи.

Снятие и установка радиатора выполняется на холодном двигателе ваз 2108, ваз 2109, ваз 21099.

Примечания

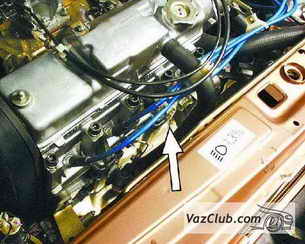

пробка на блоке цилиндров для слива охлаждающей жидкости

Расположение пробки сливного отверстия охлаждающей жидкости на блоке цилиндров.

Если вы снимаете вентилятор вместе с радиатором, то операции 6 и 9 выполнять не надо.

Одной из возможных причин перегрева двигателя может быть засорение радиатора. В этом случае промойте радиатор водой.

Проверьте герметичность радиатора. Для проверки заглушите патрубки радиатора, подведите к нему воздух под давлением 0,2 МПа (2 кгс/см²) и опустите радиатор в ванну с водой на 1 мин. Если появились пузырьки воздуха, то радиатор ваз 21099 негерметичен и его надо заменить.

ПОРЯДОК ВЫПОЛНЕНИЯ

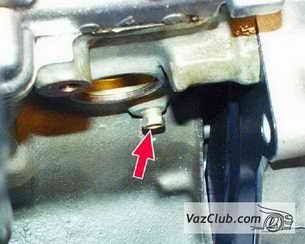

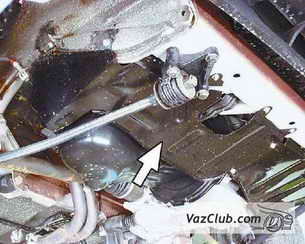

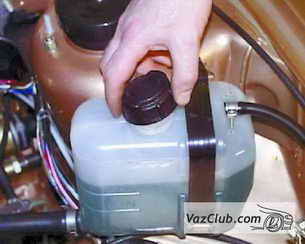

1. Отверните болты крепления защиты картера и снимите ее.	2. Отверните пробку расширительного бачка и откройте кран отопителя.	3. Установите под сливное отверстие емкость, отверните пробку сливного отверстия в блоке цилиндров и слейте из блока охлаждающую жидкость.

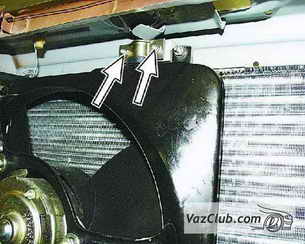

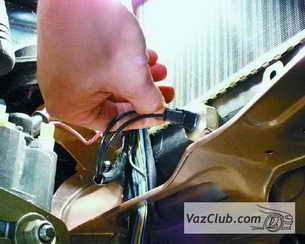

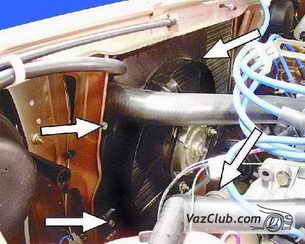

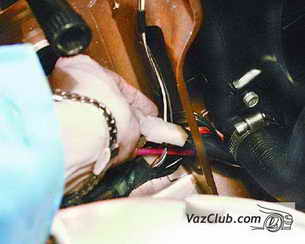

4. Установите емкость под сливное отверстие, отверните пробку сливного отверстия радиатора и слейте охлаждающую жидкость из радиатора.	5. Отсоедините провода от датчика включения электровентилятора ваз 2109.	6. Отверните два болта и две гайки крепления кожуха электровентилятора лада спутник.

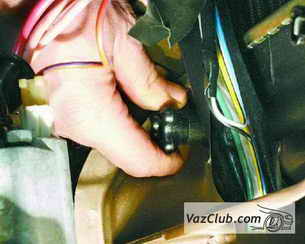

7. Отверните две гайки крепления и снимите кронштейн.	8. Отсоедините колодку с проводами от электродвигателя вентилятора ваз 2108.	9. Наклоните кожух с электровентилятором в сторону двигателя и выньте его из моторного отсека.

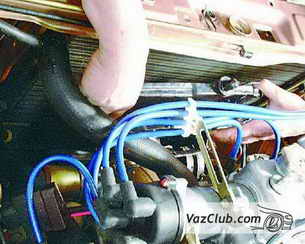

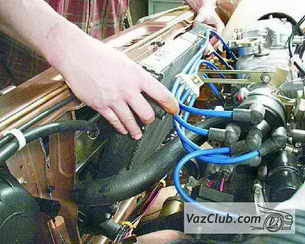

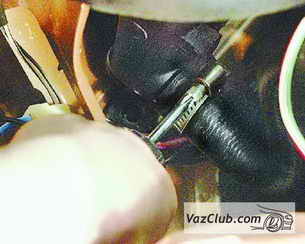

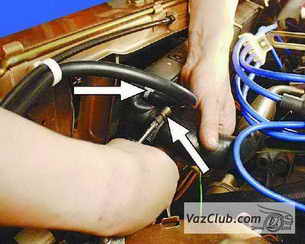

10. Ослабьте хомуты крепления и отсоедините два верхних шланга от радиатора.	11. Отсоедините нижний шланг от радиатора ваз 2108, ваз 2109, ваз 21099.	12. Наклоните радиатор лада самара в сторону двигателя и выньте его из моторного отсека.
