Разборка и дефектовка масляного насоса Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Примечание

Шлифовать корпус и крышку масляного насоса лада самара нужно на станции технического обслуживания, имеющей специальное оборудование.

ПОРЯДОК ВЫПОЛНЕНИЯ

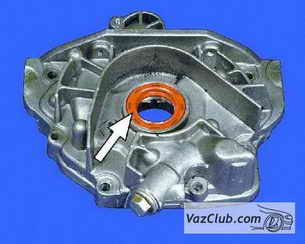

снятие крышки с корпуса насоса шестерни насоса ваз 2108, ваз 2109, ваз 21099 сальник коленвала из корпуса насоса

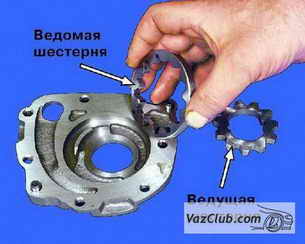

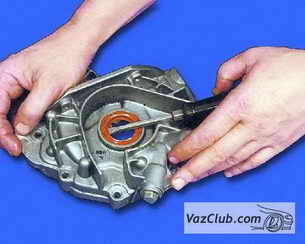

1. Отверните шесть болтов крепления крышки и снимите ее с корпуса насоса. 2. Выньте из корпуса шестерни насоса. 3. Выньте с помощью отвертки передний сальник коленчатого вала из корпуса насоса.

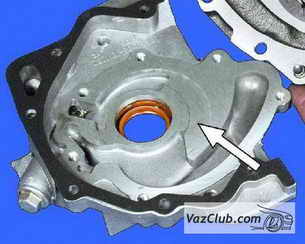

крышка насоса лада самара ведущая шестерня насоса лада спутник ваз 2108

Примечание

Предельно допустимый осевой зазор шестерен масляного насоса лада спутник, мм:

ведущая – 0,12;
ведомая – 0,15.

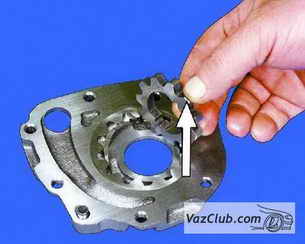

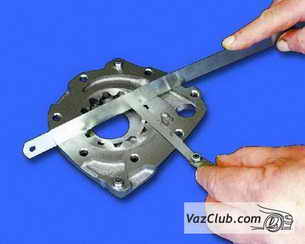

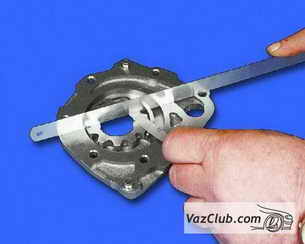

4. Осмотрите крышку. Поверхность крышки со следами износа от шестерен профрезеруйте не более 0,2 мм . 5. Установите ведущую шестерню в корпус насоса ваз 2108. Поставьте металлическую линейку на корпус насоса и измерьте щупом зазор между линейкой и шестерней.
замер зазора, проверка зазоров плунжир и пружина детали клапана ваз 2109 21099

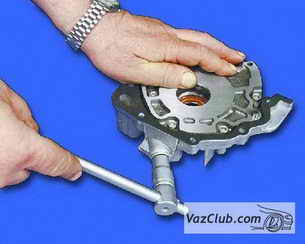

6. Аналогичным образом измерьте осевой зазор ведомой шестерни. Если зазоры превышают предельно допустимые (см. примечание), прошлифуйте поверхность корпуса, сопрягающуюся с крышкой. 7. Выверните пробку редукционного клапана из крышки масляного насоса ваз 2108, ваз 2109, ваз 21099 и выньте плунжер с пружиной.

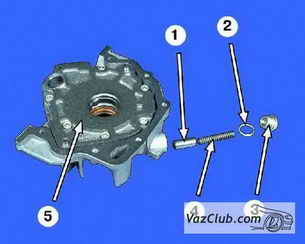

Детали редукционного клапана:

1 – плунжер
2 – уплотнительное кольцо
3 – пробка
4 – пружина
5 – масляный насос

проверка плунжира смазка деталей запрессовка сальника

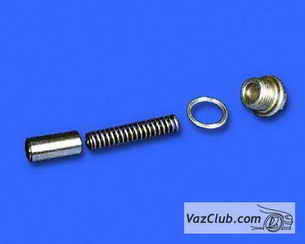

8. Измерьте пружину. Ее длина в свободном состоянии должна быть 44,72 мм. Если длина меньше, замените пружину. Плунжер с глубокими царапинами и забоинами надо заменить. Проверьте плунжер: он должен легко перемещаться в отверстии крышки. Если есть заедания, замените плунжер и (или) крышку. 9. Смажьте все детали масляного насоса ваз 2109 моторным маслом и соберите насос в порядке, обратном сборке. Установите шестерни так, чтобы фаска на вершинах зубьев была направлена внутрь корпуса. 10. Запрессуйте сальник в крышку насоса, как показано на фотографии (сторона сальника с пружиной должна быть обращена внутрь насоса ваз 21099).
