Снятие и установка заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Примечание

задний фонарь ваз 2108, ваз 2109, ваз 21099

1 – корпус
2 – ламподержатель
3 – защепка
4 – рассеиватель


Рассеиватель приклеен к корпусу фонаря лада спутник, поэтому его надо заменить в сборе с корпусом.

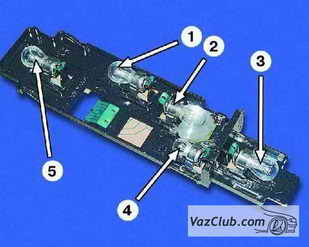

лампы заднего света

1 – лампа света заднего хода
2 – лампа противотуманного света
3 – лампа указателя поворота
4 – лампа габаритного света
5 – лампа сигнала торможения



ПОРЯДОК ВЫПОЛНЕНИЯ

замена заднего фонаря лада самара

снятие крышки заднего фонаря

колодка проводов фонаря

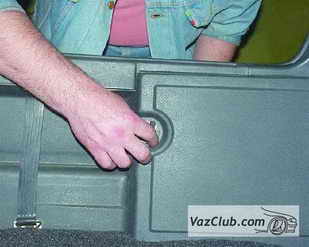

1. Поверните держатель крышки...

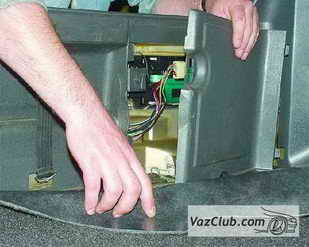

2. ...и снимите крышку заднего фонаря лада самара.

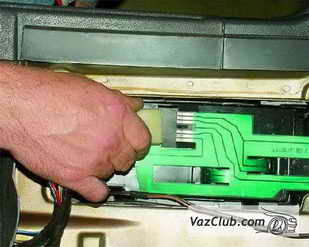

3. Отсоедините колодку с проводами от фонаря. Делайте это аккуратно, так как колодка сидит плотно, а шина довольно тонкая.

крепление фонаря ваз 2109 ваз 2108

задний фонарь

защелка корпуса

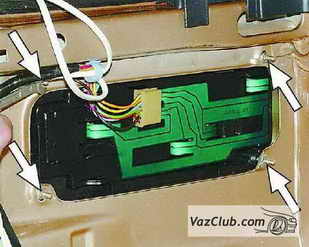

4. Отверните четыре гайки крепления...

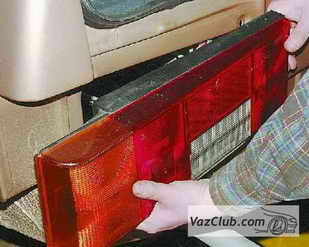

5. ...и снимите задний фонарь.

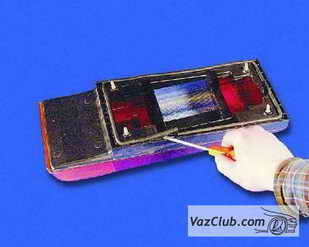

6. Отожмите защелку...

ламподержатель ваз 21099

снятие и установка ламподержателя

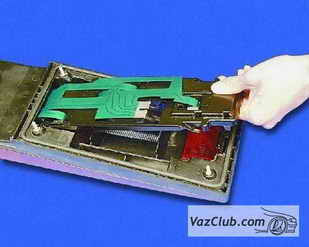

7. ...и выньте ламподержатель из корпуса фонаря.

8. Выньте уплотнитель из корпуса фонаря.

9. Установите задний фонарь ваз 2108, ваз 2109, ваз 21099 в обратном порядке.
