Синхронизатор коробки передач Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

детали синхронизатора лада самара

Детали синхронизатора:

1 – ступица
2 – пружина
3 – сухарь
4 – шарик
5 – муфта

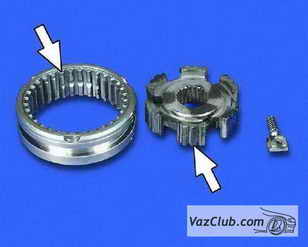

пазы фиксаторов Пазы под фиксаторы имеют отверстия под пружины.


ПОРЯДОК ВЫПОЛНЕНИЯ

расположение муфты и ступицы

разборка синхронизатора ваз 2108, ваз 2109, ваз 21099

детали синхронизатора лада самара

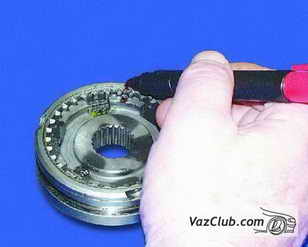

1. Перед разборкой промаркируйте положение муфты относительно ступицы лада спутник.

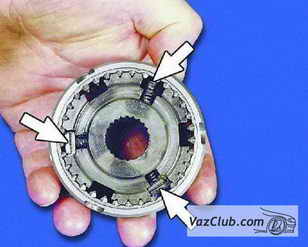

2. При разборке синхронизатора лада самара аккуратно снимите муфту со ступицы, следя за тем, чтобы подпружиненные шарики с сухарями не разлетелись в разные стороны.

3. Осмотрите детали синхронизатора ваз 2108, ваз 2109, ваз 21099. Сколы и забоины на шлицах ступицы и муфты недопустимы (обратите особое внимание на торцы зубьев муфты). Не должно быть повреждений или следов заедания на сухарях, шариках и пружинах. Дефектные детали замените.

сборка синхронизатора

пружина фиксатора

паз ступицы

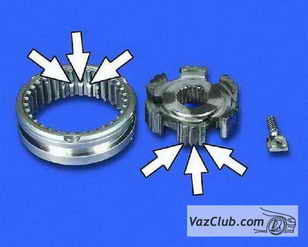

4. Установите муфту на ступицу так, чтобы по три большие проточки на шлицах муфты находились напротив пазов ступицы под фиксаторы.

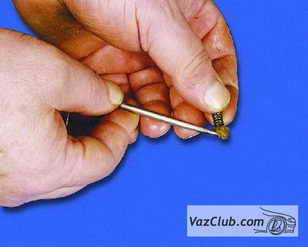

5. Смажьте пружину фиксатора Литолом...

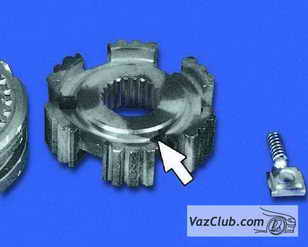

6. ...и вставьте пружину в отверстие, расположенное в пазу ступицы.

смазка сухаря

сухарь синхронизатора

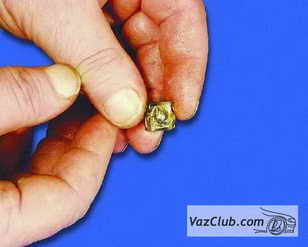

7. Смажьте сухарь Литолом и вставьте в его отверстие шарик с наружной стороны.

Примечание

1 – наружняя сторона сухаря (большая площадь поверхности);
2 – внутренняя сторона сухаря (меньшая площадь поверхности).

пружина синхронизатора ваз 2109

шлицы муфты

установка пружины в сухарь

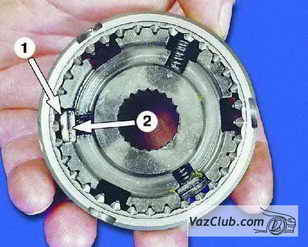

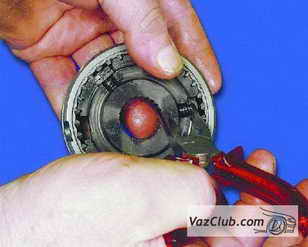

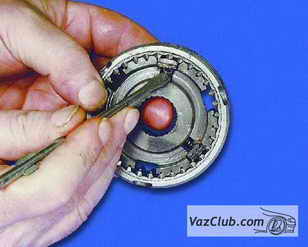

8. Сожмите пружину плоскогубцами с тонкими губками. 9. Вставьте сухарь с шариком так, чтобы шарик попал в проточки на шлицах муфты. 10. Поправьте пружину отверткой, чтобы она попала в отверстие сухаря.

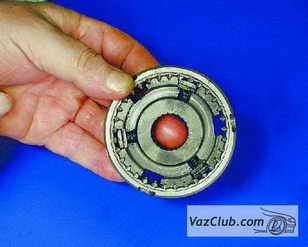

11. Аналогичным образом установите остальные фиксаторы.
