Замена гидротолкателей клапанов Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Работу проводим в случае выхода из строя одного или нескольких гидротолкателей.

Снимаем пластиковую крышку.
Снимаем ресивер (см. Снятие ресивера и впускного коллектора двигателя ВАЗ-2112). Отверстия впускного коллектора закрываем крышками, чтобы в него не попали посторонние предметы.
Снимаем модуль зажигания.
Снимаем шланг вентиляции картера с патрубка крышки головки цилиндров ваз 2112.

провода форсункиКлючом "на 10" отворачиваем болт крепления кронштейна разъема жгута проводов форсунок.

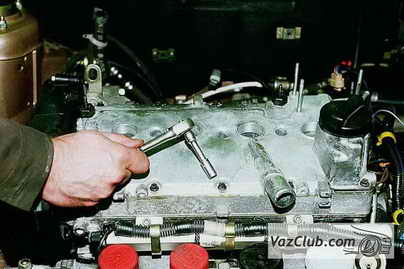

крышка головки цилиндров ваз 2112Головкой "на 8" отворачиваем 15 болтов крепления крышки головки цилиндров ваз 2110 (клапанной крышки).

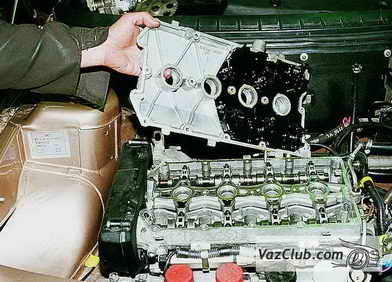

снятие и установка крышки головки цилиндров ваз 2111Снимаем крышку головки цилиндров.

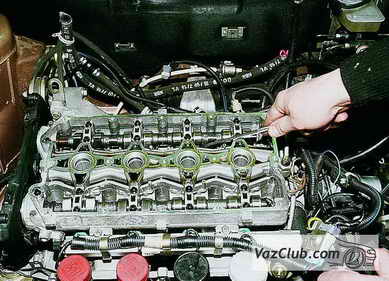

гидротолкатель клапана ваз 2110Проверяем гидротолкатель, нажимая на него выколоткой из мягкого металла или отверткой (при этом кулачок распределительного вала должен быть обращен к толкателю "затылком").

В нормальном состоянии гидротолкатель должен прожиматься со значительным усилием. Если же усилие невелико, гидротолкатель необходимо заменить.
Для этого снимаем зубчатые шкивы распределительных валов (см. Замена сальников распределительных валов двигателя ВАЗ-2112).
Снимаем провод с датчика контрольной лампы давления масла.

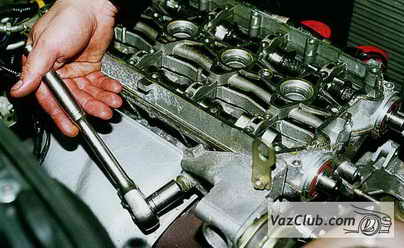

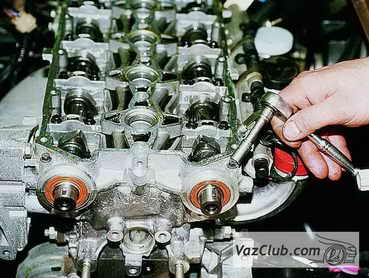

корпус подшипника валовГоловкой "на 8" отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Отворачиваем и вынимаем болт крепления штанги к кронштейну задней опоры силового агрегата ваз 2112 (см. Снятие задней опоры силового агрегата с двигателем ВАЗ-2112).

кронштейн задней опорыГоловкой "на 15" отворачиваем три гайки крепления кронштейна задней опоры ваз 2111.

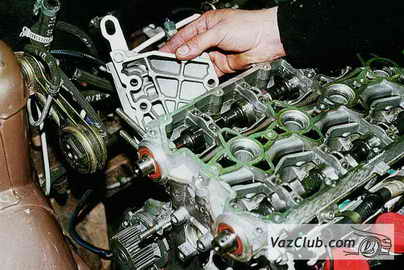

кронштейн задней опоры двигателя ваз 2112Снимаем кронштейн задней опоры.

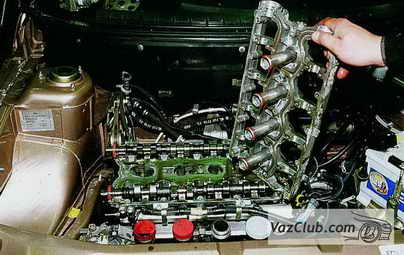

подшипники рапредвалов ваз 2110Снимаем корпус подшипников распределительных валов.

Вынимаем из корпуса направляющие трубы свечей зажигания.

впускной распределительный вал ваз 2111Для отличия впускного распределительного вала ваз 2112 от выпускного на впускном валу около первой шейки выполнен поясок.

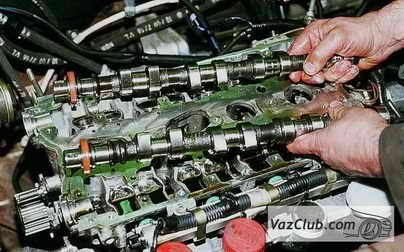

распределительные валы ваз 2112, ваз 2111, ваз 2110 с сальникамиВынимаем распределительные валы ваз 2110 с сальниками.

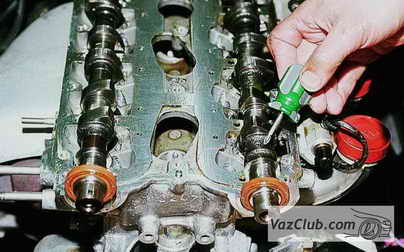

заглушка головки цилиндров ваз 2111, ваз 2110, ваз 2112Снимаем две задние заглушки головки цилиндров ваз 2111 и корпуса подшипников распределительных валов.

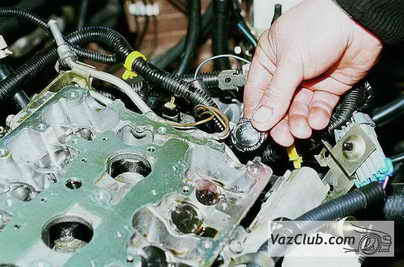

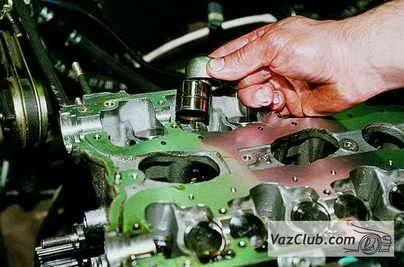

снятие и установка гидротолкателейПриложив магнит к торцу гидротолкателя, извлекаем его из гнезда головки цилиндров.

При необходимости заменяем гидротолкатель новым и устанавливаем в гнездо.
Перед сборкой очищаем головку цилиндров и корпус подшипников распределительных валов от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров 2112.

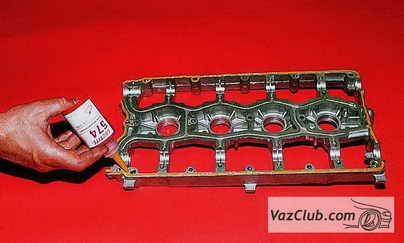

корпус подшипникаНа поверхность корпуса подшипников валов ваз 2110, сопрягающуюся с головкой блока цилиндров, наносим герметик Локтайт № 574 жгутиком толщиной около 2 мм.

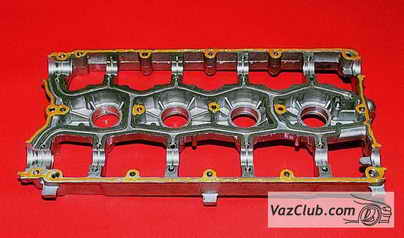

поверхность валовМеста нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников и равномерно затягиваем болты крепления.

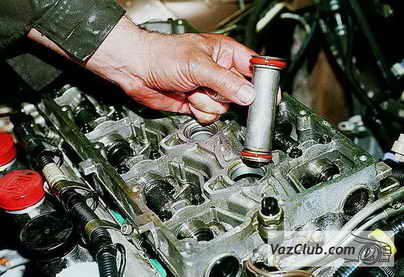

устанавливаем трубы головки цилиндровСмазав уплотнительные кольца направляющих труб моторным маслом, устанавливаем трубы в отверстия головки цилиндров и корпуса подшипников ваз 2111.

Запрессовываем новые сальники распределительных валов. С другой стороны головки блока цилиндров запрессовываем заглушки.
Дальнейшую сборку проводим в последовательности, обратной разборке.
Перед установкой крышки головки цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, герметик Локтайт № 574.

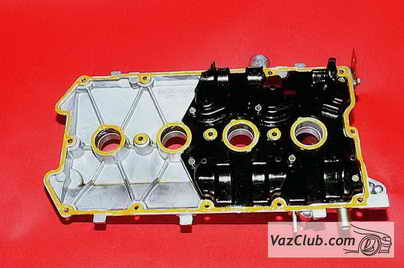

крышка головки цилиндров ваз 2112Места нанесения герметика на крышку головки цилиндров

После замены гидротолкателей двигатель непродолжительное время может работать с повышенной шумностью
