Устройство 8 клапанного двигателя Ваз 2110, Ваз 2111, Ваз 2112 своими руками

. Инструкции по ремонту, снятию и установке вала двигателя лада 2110 своими руками, регулировка двигателя автомобиля лада 2111, устройство двигателя ваз 2111, ваз 2112, ваз 2110. Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя
крышка грм ваз 2110
Снимаем ремень привода генератора ваз 2110. Ключом "на 10" отворачиваем болты передней крышки ГРМ: два сбоку... ...и один в центре. Снимаем крышку ГРМ. Снимаем правое колесо и пластиковый щиток моторного отсека. Головкой "на 19" проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива... ... до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней
привод дроссельной заслонки
Замер и регулировку зазоров проводим на холодном двигателе. Выводим наконечник троса привода дроссельной заслонки из кронштейна. Ключом "на 10" отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки ваз к ресиверу (только для двигателя ВАЗ-2111)... ...и снимаем его. Крестообразной отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картерных газов и снимаем

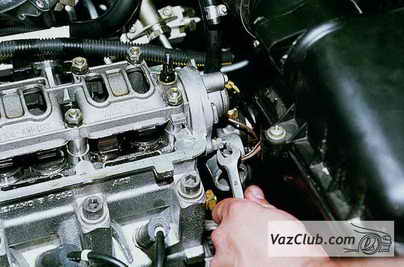

снятие распределительного вала
Снимаем клапанную крышку головки цилиндров ваз 2110 (см. Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -2111). На двигателе ВАЗ-2111 ключом "на 10" отворачиваем две гайки крепления "массовых" проводов к шпилькам заглушки головки цилиндров ваз 2112 и снимаем провода со шпилек. Ключом "на 10" отворачиваем две гайки и один болт крепления заглушки. Снимаем заглушку ... ...и ее уплотнительное
толкатель клапана
Снимаем распределительный вал (см. Снятие распределительного вала двигателей ВАЗ-2110, -2111). Устанавливаем коленчатый вал в положение ВМТ поршней 1-го и 4-го цилиндров ваз 2110. В этом положении вала меняем маслоотражательные колпачки клапанов 1-го и 4-го цилиндров. Вынимаем толкатель с регулировочной шайбой из гнезда головки блока цилиндров. Выворачиваем свечу зажигания 1-го цилиндра. Через свечное
болт зубчатого шкива распределительного вала
Снимаем ремень ГРМ ваз 2110 (см. Замена ремня привода газораспределительного механизма (ГРМ) на двигателях ВАЗ-2110, -2111). Ключом "на 17" отворачиваем болт зубчатого шкива распределительного вала ваз 2111. Чтобы вал не проворачивался, пропускаем через отверстие в шкиве головку ваз 2110 "на 10" с удлинителем и надеваем на гайку крепления задней крышки ремня привода ГРМ. Поддеваем отверткой шкив распределительного
двигатель ваз 2110
Двигатель ВАЗ 2110 Бензиновый, четырехтактный, четырехцилиндровый, рядный, с поперечным расположением, восьмиклапанный, с верхним расположением распределительного вала. Система питания – карбюраторная. Порядок работы цилиндров: 1-3-4-2, отсчет – от шкива коленчатого вала. Справа на двигателе ваз 2110 (по ходу автомобиля) расположены: приводы распределительного вала и насоса охлаждающей жидкости ваз 2110
провода датчика давления масла ваз 2110, ваз 2111, ваз 2112
Отсоединяем провод от датчика. Ключом "на 21" отворачиваем датчик. Уплотняется корпус датчика алюминиевым кольцом
шланг вакуумного усилителя
Отсоединяем от ресивера шланги вакуумного усилителя, … ...электропневмоклапана и регулятора давления топлива в топливной рампе. Ресивер можно снять без дроссельного узла – в этом случае отсоединяем дроссельный узел ваз 2110 (см. Снятие дроссельного узла). Если ресивер снимаем в сборе с дроссельным узлом, то отсоединяем от дроссельного узла ваз 2111 все шланги и разъемы датчика положения дроссельной
теплозащитный экран
Работу проводим при замене прокладок коллекторов или необходимости высверлить обломанные шпильки выпускного коллектора (последние часто разрушаются при снятии приемной трубы). Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). Снимаем карбюратор (см. Разборка карбюратора). Отсоединяем от штуцера, расположенного на впускном коллекторе, шланг подвода охлаждающей жидкости к пусковому
снятие и установка корпуса агрегатов
Снимаем бензонасос (не отсоединяя шлангов) и теплоизоляционную проставку. Снимаем датчик-распределитель зажигания ваз 2111 (см. Снятие и разборка датчика-распределителя зажигания). Шестигранным ключом "на 5" отворачиваем винт крепления корпуса вспомогательных агрегатов ваз 2110 к головке блока. Снимаем корпус со шпилек. Стык корпуса и головки блока ваз 2112 уплотняется резиновым кольцом, которое при
выпускной патрубок головки блока цилиндров
Головку блока цилиндров снимаем в случае замены прокладки, ремонта механизма привода клапанов лада 2111, 2110 и самой головки, а также при полной разборке двигателя. Работаем на подъемнике или смотровой канаве. Отсоединяем "минусовой" провод от аккумулятора, сливаем охлаждающую жидкость из двигателя. Отсоединяем приемную трубу от выпускного коллектора. Снимаем ресивер с дроссельным узлом (ВАЗ 2111),
задняя опора двигателя силового агрегата
Работу выполняем на смотровой канаве или подъемнике. Для снятия опоры подставляем стойку домкрата (или упор) под корпус коробки передач ваз 2111. Головкой «на 17» отворачиваем две гайки крепления задней опоры к кузову. Двумя ключами «на 19» отворачиваем два болта крепления опоры к коробке передач ваз 2112... ...и снимаем опору двигателя ваз 2110. Для разъединения кронштейна задней опоры ваз 2112 и подушки
