Замена ремня привода газораспределительного механизма (ГРМ) Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Снимаем ремень привода генератора ваз 2110.

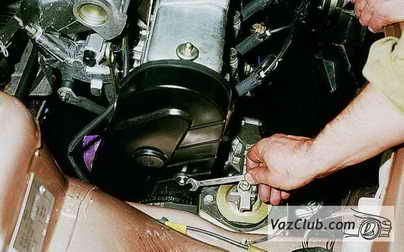

крышка грм ваз 2110Ключом "на 10" отворачиваем болты передней крышки ГРМ: два сбоку...

замена ремня газораспределительного механизма ваз 2112...и один в центре.

снятие крышки грмСнимаем крышку ГРМ.

Снимаем правое колесо и пластиковый щиток моторного отсека.

проворачиваем коленчатый валГоловкой "на 19" проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива...

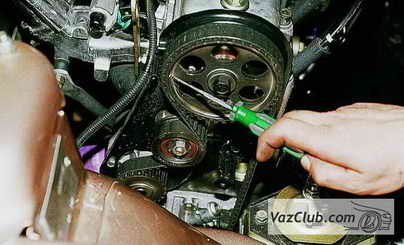

совмещение меток ваз 2111... до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ (B).

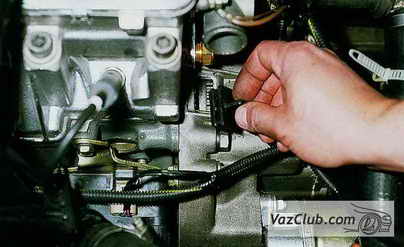

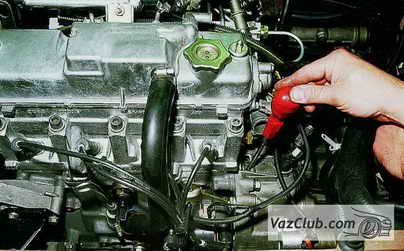

заглушка картера сцепленияСняв резиновую заглушку в верхней части картера сцепления...

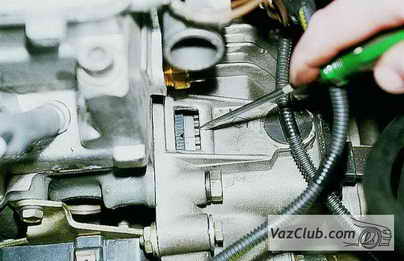

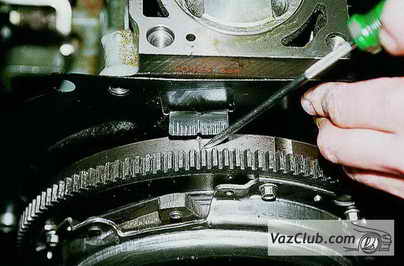

риска на маховике...убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления...

снятие и установка ремня привода газораспределительного механизмаТак расположена риска на маховике двигателя ваз 2112 при снятой коробке передач и головке блока цилиндров.

фиксируем коленвал от проворачиванияФиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.

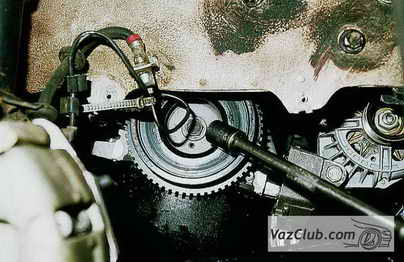

крепление шкива генератораОтворачиваем болт крепления шкива привода генератора.

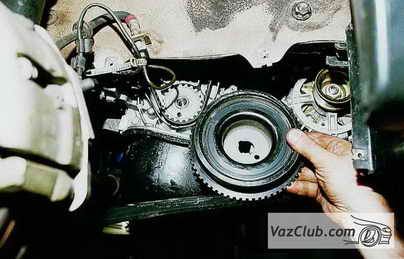

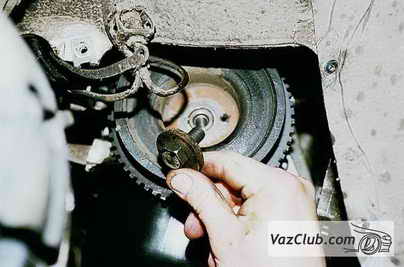

шкив генератораСнимаем шкив привода генератора ваз 2111.

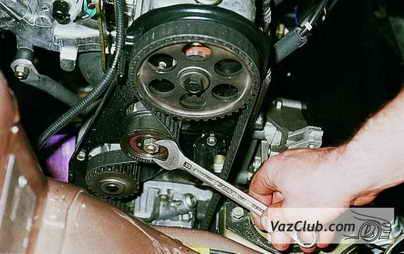

крепление натяжного роликаКлючом "на 17" ослабляем гайку крепления натяжного ролика ваз 2112.

Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.

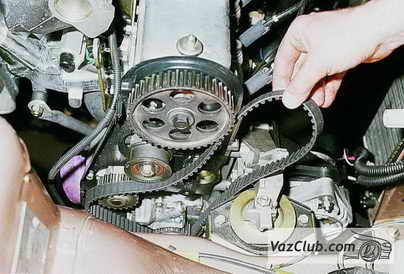

ремень ГРМ ваз 2110, ваз 2111, ваз 2112Снимаем ремень ГРМ.

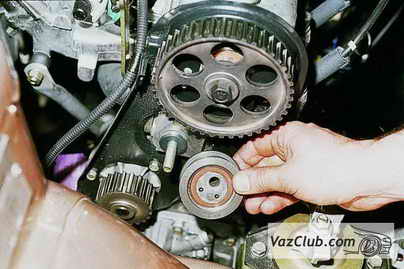

установка и снятие роликаПри замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки...

дистанционная шайбаПод роликом установлена дистанционная шайба.

Устанавливаем ремень привода ГРМ в обратной последовательности. Надеваем ремень на шкив коленчатого вала ваз 2112. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

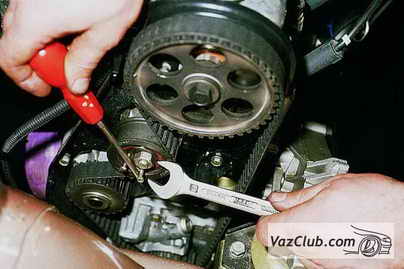

натяжение ремня грм ваз 2112Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки, натягиваем ремень.

Затягиваем гайку крепления натяжного ролика.
Заворачиваем на место болт крепления шкива привода генератора ваз 2111 и головкой "на 19" проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.
Проверяем совпадение установочных меток коленчатого и распределительного валов.

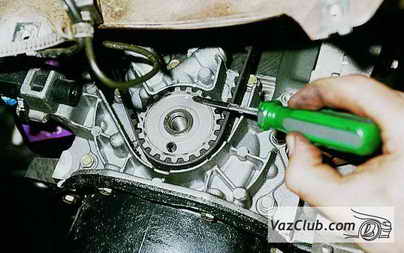

совмещение меток на приводе газораспределительного механизмаПри снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса.

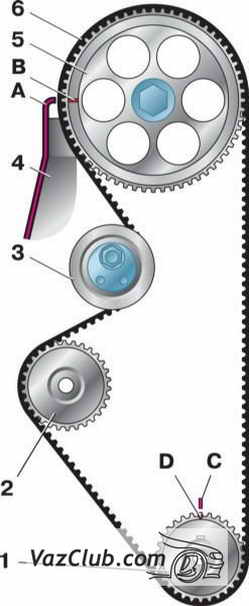

схема привода распределительного вала ваз 2111

Схема привода распределительного вала


1 – зубчатый шкив коленчатого вала
2 – зубчатый шкив насоса охлаждающей жидкости
3 – натяжной ролик
4 – задняя защитная крышка
5 – зубчатый шкив распределительного вала
6 – зубчатый ремень
А – установочный выступ на задней защитной крышке
В – метка на шкиве распределительного вала
С – метка на крышке масляного насоса
D – метка на шкиве коленчатого вала

Если метки не совпадают, повторяем операцию по установке ремня.
Для регулирования натяжения ремня лада 2111 поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

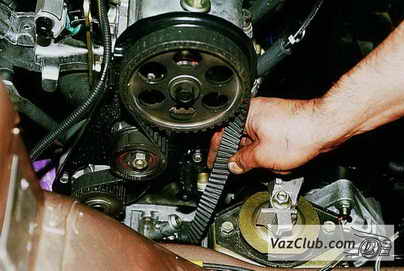

проверка натяжения ремняПри нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15–20 Н (1,5–2,0 кгс).Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости ваз 2110 и натяжного ролика.
