Разборка и сборка головки блока цилиндров Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Головку блока цилиндров снимаем в случае замены прокладки, ремонта механизма привода клапанов лада 2111, 2110 и самой головки, а также при полной разборке двигателя. Работаем на подъемнике или смотровой канаве.

Отсоединяем "минусовой" провод от аккумулятора, сливаем охлаждающую жидкость из двигателя.
Отсоединяем приемную трубу от выпускного коллектора.
Снимаем ресивер с дроссельным узлом (ВАЗ 2111), карбюратор (ВАЗ 2110), впускной и выпускной коллекторы (головку можно демонтировать и не снимая коллекторов).
На двигателе ВАЗ 2111 отсоединяем "массовые" провода с левого торца головки и топливную рампу с форсунками и топливными трубками.
Отсоединяем наконечники высоковольтных проводов от свечей зажигания, разъемы датчиков указателя давления масла и температуры охлаждающей жидкости.
На двигателе ВАЗ-2110 снимаем датчик-распределитель зажигания и корпус вспомогательных агрегатов с топливным насосом.
Снимаем ремень ГРМ, натяжной ролик с дистанционной шайбой, зубчатый шкив распределительного вала.
Отворачиваем гайку крепления задней крышки привода ГРМ к головке блока цилиндров ваз 2112.
Снимаем крышку головки блока цилиндров. Все вышеперечисленные операции описаны в соответствующих разделах.

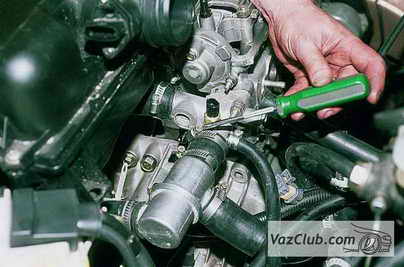

выпускной патрубок головки блока цилиндровКрестообразной отверткой ослабляем хомуты и снимаем все шланги с выпускного патрубка головки блока цилиндров.

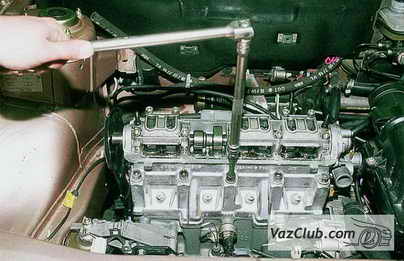

головка блока ваз 2110, ваз 2111, ваз 2112Шестигранником "на 10" отворачиваем десять болтов крепления головки блока ваз 2110.

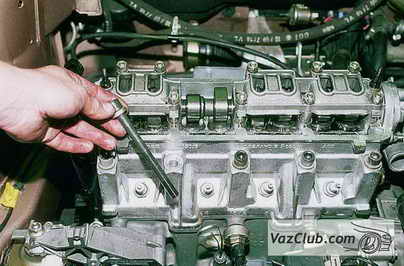

болты головки блока цилиндровВынимаем болты с шайбами.

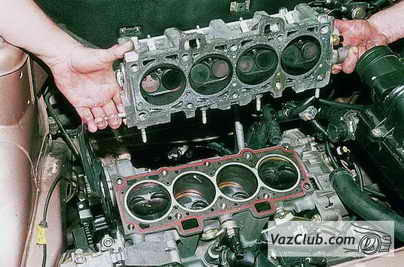

головка блока цилиндровСнимаем головку блока цилиндров…

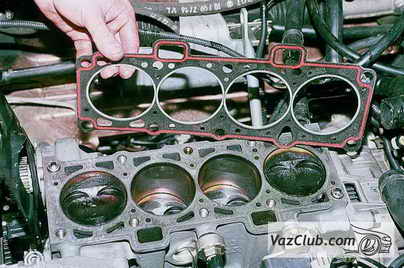

прокладка головки блока цилиндров…и ее прокладку.

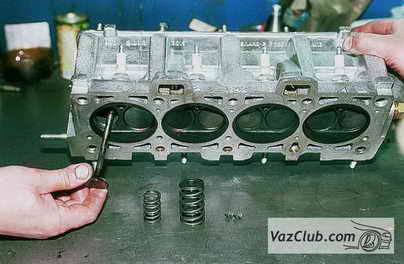

разборка клапанного механизма ваз 2112При разборке клапанного механизма подкладываем под тарелку рассухариваемого клапана упор (деревянный брусок).

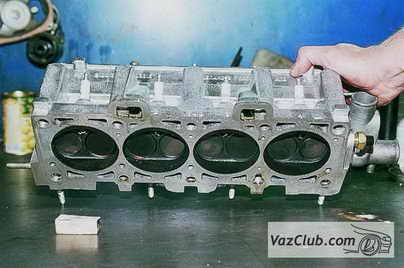

рассухариваем клапан ваз 2111Рассухариваем клапан ваз 2112 (см. Замена маслоотражательных колпачков клапанов двигателей ваз 2112) и вынимаем его из направляющей втулки головки блока.

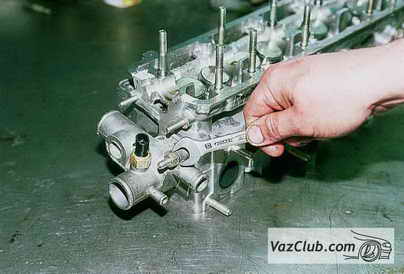

снятие и разборка головки блока ваз 2110Ключом "на 13" отворачиваем две гайки крепления выпускного патрубка.

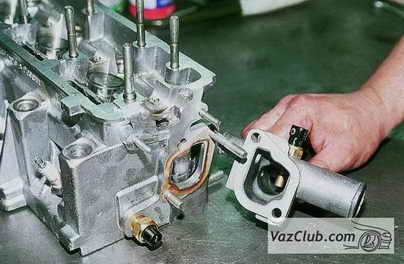

снимаем патрубокСнимаем патрубок…

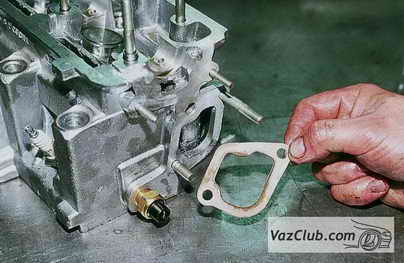

прокладка патрубка…и его прокладку.

Сборку и установку головки блока цилиндров проводим в обратной последовательности.

Смазываем моторным маслом стержни клапанов ваз 2111 и направляющих втулок.
Перед установкой очищаем поверхности блока цилиндров ваз 2110 и головки от остатков старой прокладки, грязи и масла.
Удаляем из резьбовых крепежных отверстий блока масло и охлаждающую жидкость.
Новую прокладку головки и саму головку цилиндров лада 2110 устанавливаем по двум центрирующим втулкам.

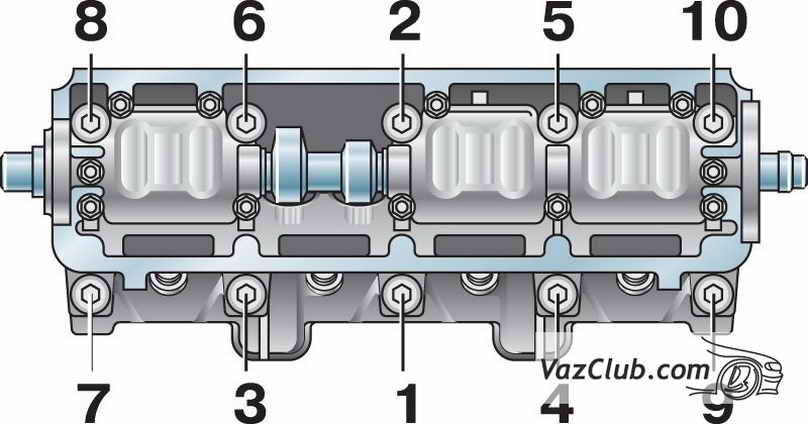

болты головки цилиндровУстанавливаем болты крепления и затягиваем их в четыре приема по схеме (см. рис. "Порядок затягивания болтов головки цилиндров"):
первый прием – затягиваем болты моментом 20 Н•м (2 кгс•м)
второй прием – затягиваем болты моментом 69,4–85,7 Н•м (7,1–8,7 кгс•м)
третий прием – доворот болтов на 90°; четвертый прием – доворот болтов на 90°.

Болты крепления головки блока цилиндров можно установить повторно только в том случае, если они вытянулись до длины не более 135,5 мм. Если длина больше, заменяем болт новым.
