Снятие и установка впускного и выпускного коллекторов Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Работу проводим при замене прокладок коллекторов или необходимости высверлить обломанные шпильки выпускного коллектора (последние часто разрушаются при снятии приемной трубы).

Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Снимаем карбюратор (см. Разборка карбюратора).
Отсоединяем от штуцера, расположенного на впускном коллекторе, шланг подвода охлаждающей жидкости к пусковому устройству карбюратора.
Отсоединяем приемную трубу от выпускного коллектора ваз 2112 и от кронштейна крепления к блоку (см. Снятие приемной трубы двигателей ВАЗ-2110, -2111).

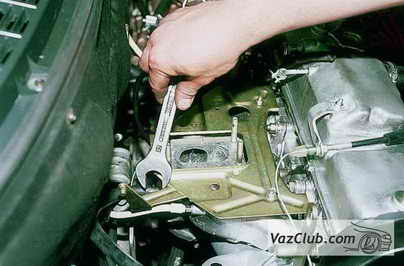

Ключом "на 22" отворачиваем гайку крепления теплозащитного экрана.

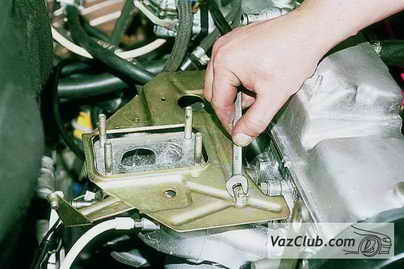

Снимаем кронштейн троса привода дроссельной заслонки ваз 2111.

Отворачиваем ключом "на 10" две гайки крепления теплозащитного экрана ваз 2112...

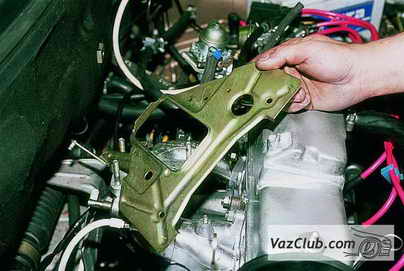

...и снимаем его.

Снимаем провод с датчика конрольной лампы давления масла.

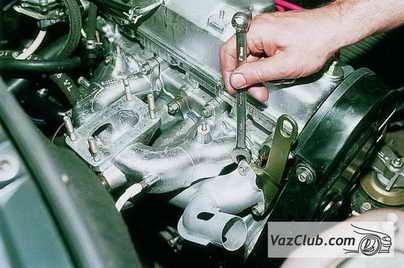

Ключом "на 13" отворачиваем две гайки крепления патрубка забора горячего воздуха и рыма.

Снимаем патрубок забора горячего воздуха...

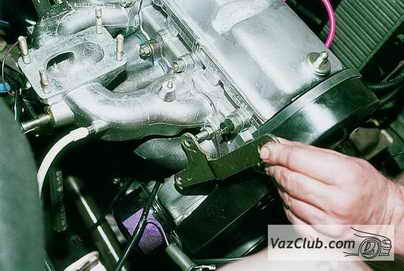

...и рым ваз 2110.

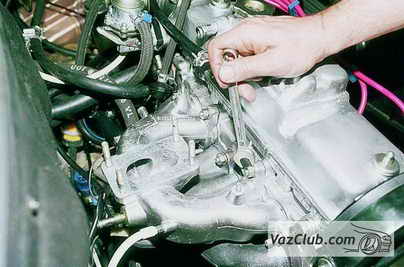

Ключом "на 13" отворачиваем шесть гаек крепления впускного коллектора ваз 2110.

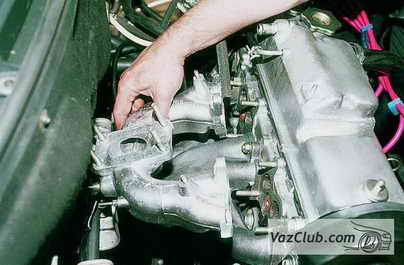

Отсоединив шланг вакуумного усилителя тормозов и шланг электропневматического клапана отопителя, снимаем впускной коллектор ваз 2111.

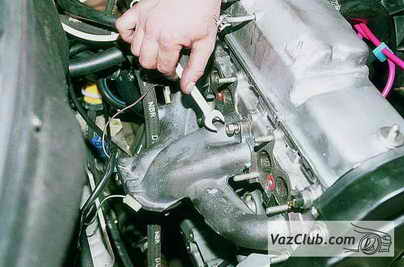

Отворачиваем еще три гайки...

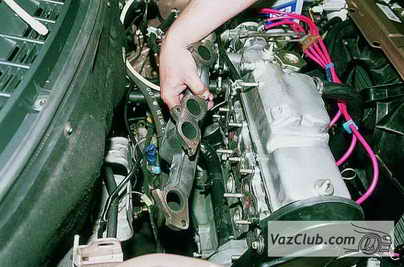

...и снимаем выпускной коллектор ваз 2112.

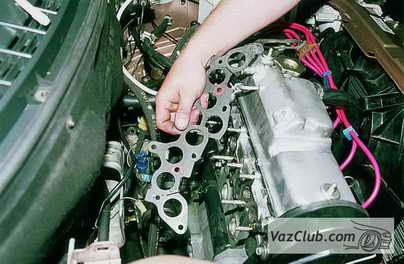

Стык уплотняется двумя прокладками.

Сборку производим в обратной последовательности.

Очищаем привалочные поверхности коллекторов ваз 2110 и головки и ставим новые прокладки.
Гайки крепления коллекторов затягиваем равномерно.
