Модуль зажигания Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Включает в себя два управляющих электронных блока и два высоковольтных трансформатора (катушки зажигания ваз 2110).

К выводам высоковольтных обмоток подключены свечные провода: к одной обмотке – 1-го и 4-го цилиндров, к другой – 2-го и 3-го. Таким образом, искра одновременно проскакивает в двух цилиндрах (1-4 или 2-3) – в одном во время такта сжатия (рабочая искра), в другом – во время выпуска (холостая).

Модуль зажигания – неразборный, при выходе из строя его заменяют.

Снятие и установка модуля зажигания двигателя

Отсоединяем "минусовой" провод от аккумулятора.
Снимаем пластиковую крышку двигателя ваз 2111 (см. Замена свечей зажигания двигателя ВАЗ 2112).

снятие модуля ваз 2111Снимаем высоковольтные провода со свечей зажигания.

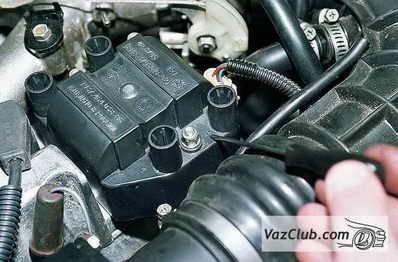

провода модуля зажиганияСнимаем провода с модуля зажигания. Нумерация проводов нанесена на белых кольцах.

корпус модуля зажигания ваз 2110Номера цилиндров отлиты на корпусе модуля зажигания.

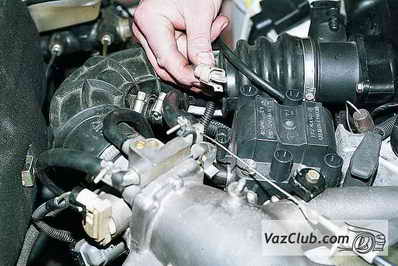

модуль зажигания ваз 2112Отсоединяем разъем от модуля зажигания ваз 2111.

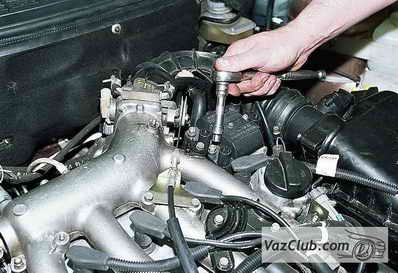

установка модуляГоловкой "на 10" отворачиваем три гайки крепления модуля…

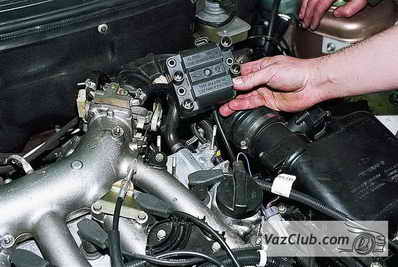

крепление…и снимаем его.
