Ремонт масляного насоса двигателя

Руководство по снятию и установке силового агрегата лада 2110, этапы сборки и разборки насоса лада 2111, промывка картера ваз 2111, ваз 2112, ваз 2110. Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя

Разборка и сборка масляного насоса Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Снимаем шкив коленвала ваз 2110 (инструкции в статье "Снятие и установка переднего сальника коленвала двигателя" ваз 2112)
Производим снятие маслоприемника двигателя, задней крышки ремня газораспределительного механизма и датчик положения коленвала.

крепление масляного насоса к блоку цилиндров Головкой на 10 откручиваем 6 болтов масляного насоса к блоку цилиндров двигателя ваз 2111

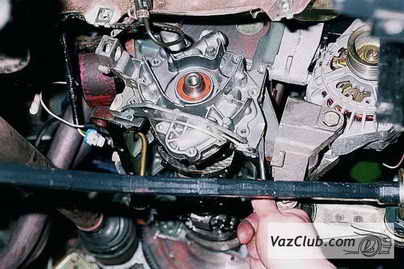

масляный насос ваз 2110 Поддеваем отверткой насос

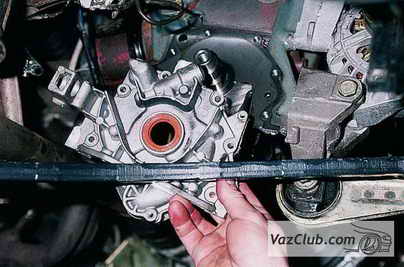

снятие и установка маслянного насоса ваз 2111 Снимаем насос

прокладка насоса Снимаем прокладку насоса

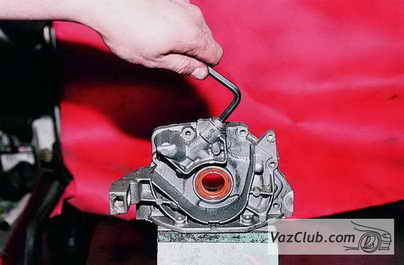

отворачиваем пробку редукционного клапана Чтобы открутить пробку редукционного клапана необходимо зажать насос в тиски с мягкими губками (чтобы не повредить насос) и ключом на "восемь" отвернуть пробку.

разборка и сборка маслянного насоса ваз 2112 Пробка уплотняется алюминиевым кольцом.

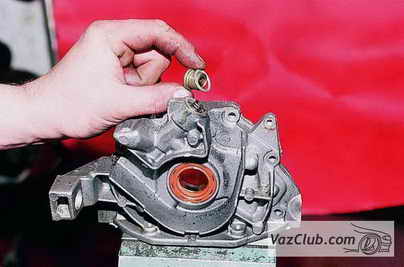

пружина и поршень редукционного клапана Вытаскиваем поршень клапана и пружину

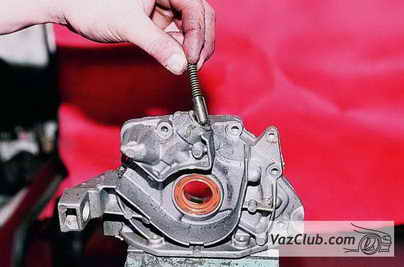

крепление корпуса насоса Шестигранником "на пять" откручиваем винты корпуса насоса к крышке

Снимаем корпус насоса

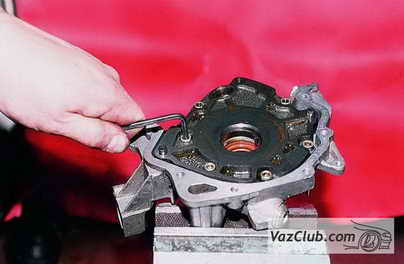

ведомая и ведущяя шестерни насоса Вытаскиваем ведущую и ведомую шестерни.

Промываем комплектующие насоса и проверяем их - диаметр гнезда под ведомую шестерню, ширину сегмента на корпусе, осевые зазоры шестерен.
Перед сборкой необходимо смазать маслом поршень редукционного клапана, шестерни и корпус в зоне шестерен, после чего приступаем к сборке
Шестерни устанавливаются фасками на вершинах зубьев внутрь корпуса насоса.
