Снятие и установка бензонасоса с датчиком уровня топлива Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Бак должен быть наполнен топливом не более чем наполовину.

Отключаем "минусовой" провод от аккумуляторной батареи
Снимаем подушку заднего сиденья.

отворачиваем саморезыКрестообразной отверткой отворачиваем два самореза…

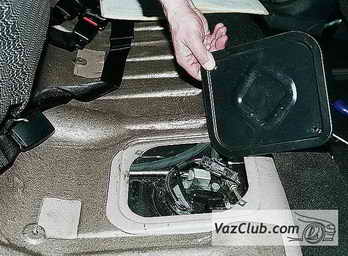

крышка лючка…и снимаем крышку лючка.

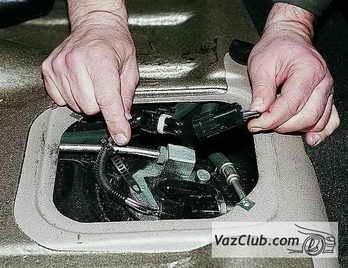

электроразъемОтсоединяем электроразъем.

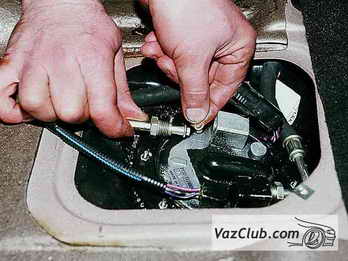

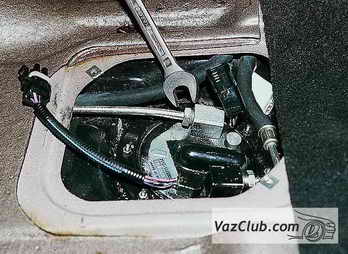

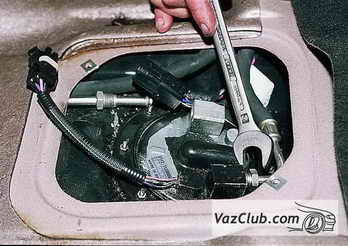

топливная трубкаКлючом "на 17" отворачиваем штуцер на трубке подачи топлива…

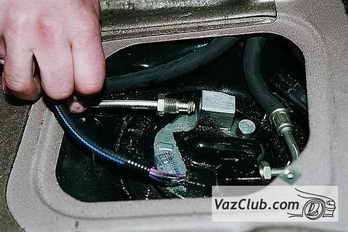

отводим трубку…и отводим ее.

уплотнительНа трубку надето уплотнительное резиновое кольцо

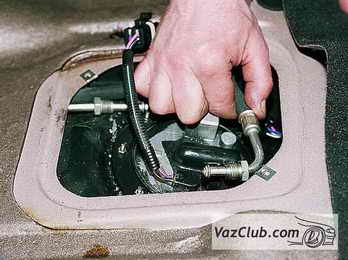

сливной трубопроводАналогично отворачиваем штуцер сливного трубопровода…

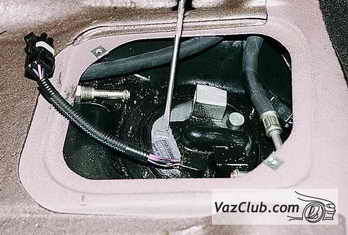

снятие бензонасоса ваз 2111…и отводим трубку в сторону.

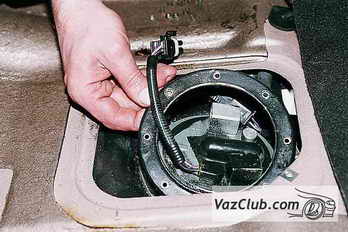

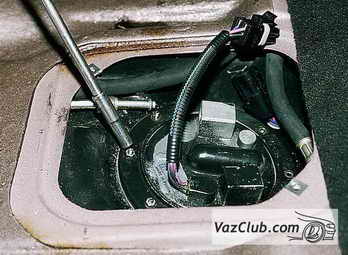

установка бензонасоса ваз 2112Головкой "на 7" отворачиваем восемь гаек крепления прижимного кольца…

бензонасос ваз 2110…и снимаем его.

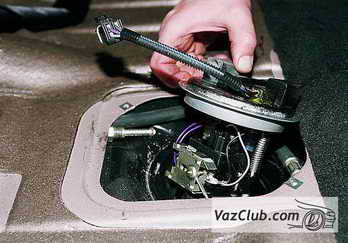

топливный узелАккуратно приподнимаем узел ваз 2110…

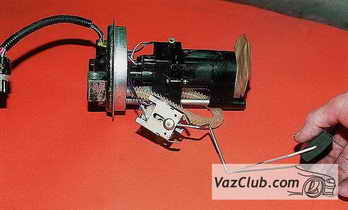

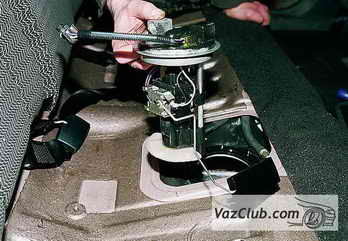

датчик уровня топлива ваз 2112, ваз 2111, ваз 2110...и, выводя поплавок из отверстия бака, снимаем электробензонасос с датчиком уровня топлива ваз 2112.

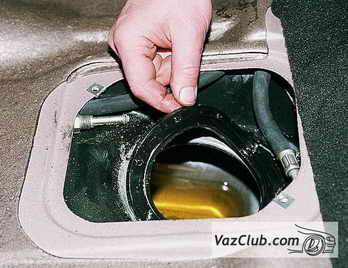

фланец бензонасоса ваз 2110, ваз 2111, ваз 2112Под фланцем бензонасоса – резиновое уплотнительное кольцо.

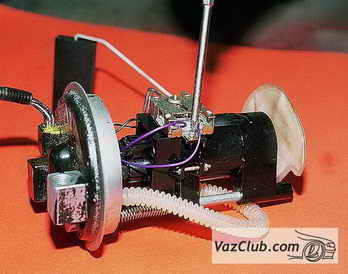

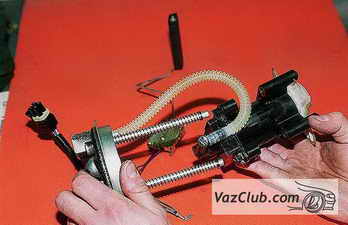

отворачиваем саморезыОтворачиваем крестообразной отверткой два самореза…

указатель уровня топлива ваз 2111, ваз 2110, ваз 2112…и отсоединяем указатель уровня топлива.

Отсоединяем электроразъем от насоса.

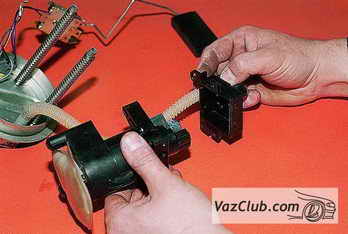

фиксаторыОтверткой выводим два фиксатора…

бензонасос ваз 2110, ваз 2111, ваз 2112…и снимаем с направляющих бензонасос.

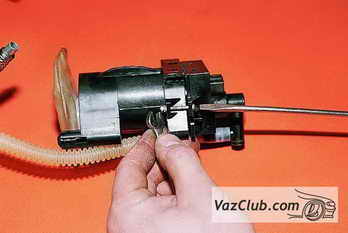

крышка бензонасосаОтворачиваем два винта крышки бензонасоса, удерживая гайки ключом "на 5".

снятие крышкиСнимаем крышку.

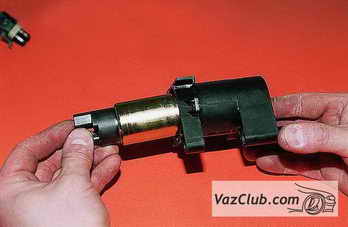

электробензонасосВынимаем бензонасос лада 2112.

При сборке бензонасоса ваз 2111 смазываем резиновые втулки, центрирующие его в корпусе, смазкой WD-40.

установка бензонасосаУстанавливаем узел бензонасоса в бак так, чтобы стрелка на фланце указывала на заднюю часть автомобиля.

Все резиновые уплотнительные кольца не должны иметь потертостей, надрывов и следов чрезмерного обжатия, в противном случае заменяем их новыми.

Перед установкой крышки лючка запускаем двигатель ваз 2112 и проверяем узел бензонасоса на утечку топлива.
