Снятие и установка микромотора привода заслонки отопителя Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Отсоединяем "минусовой" провод от аккумуляторной батареи.
Снимаем облицовку и накладку ветрового окна (см. Снятие облицовки и накладки ветрового окна ваз 2110. Удобнее работать при снятом механизме стеклоочистителя.

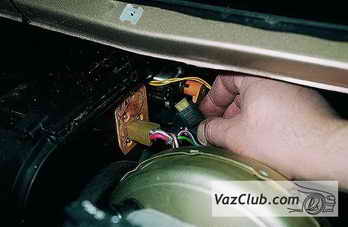

разъем мотора заслонки Отсоединяем расположенный за вакуумным усилителем разъем микромотора…

установка и снятие мотора заслонок отопителя ваз 2110, ваз 2111, ваз 2112 …и разъем его потенциометра.

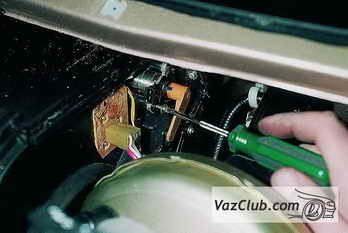

мотор отопителя ваз 2110, ваз 2111, ваз 2112 Крестообразной отверткой отворачиваем три самореза…

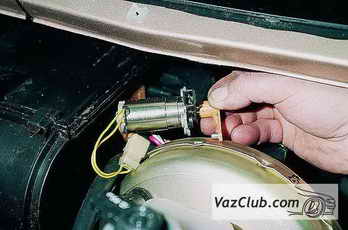

привод заслонки ваз 2112, ваз 2111, ваз 2110 …и вынимаем микромотор привода заслонки отопителя ваз 2110.

При монтаже микромотора ваз 2112 необходимо штифт его рычага ввести в прорезь рычага привода заслонки управления отопителем ваз 2110.

Если рычаг микромотора повернут так, что сделать вышеуказанное не удается, подайте двумя проводами напряжение 12 В на контакты разъема электродвигателя (к разъему идут два желтых провода), чтобы рычаг принял нужное положение.

Установив микромотор ваз 2111, проверяем движение рычага привода заслонки управления отопителем от крайнего верхнего до крайнего нижнего положений при повороте рукоятки задатчика температуры в салоне.
