Снятие и установка отопителя Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Отсоединяем "минусовой" провод от аккумуляторной батареи и сливаем охлаждающую жидкость.
Снимаем облицовку и накладку ветрового окна, шумоизоляционную правую обивку моторного отсека ваз 2112, стеклоочиститель.
Отсоединяем разъемы проводов электродвигателя, резистора и микромотора привода заслонки отопителя ваз 2110, а также шланг от клапана управления заслонкой рециркуляции.

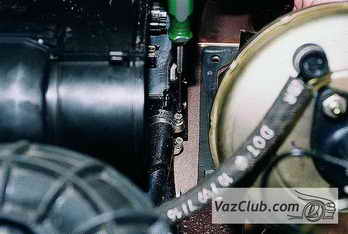

трубка отопителя ваз 2110, ваз 2111, ваз 2112Ослабляем хомут пароотводящей трубки отопителя…

снятие отопителя ваз 2112, ваз 2111, ваз 2110…и снимаем ее.

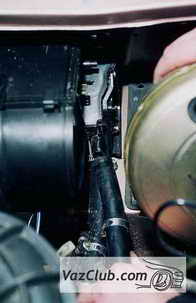

хомут отопителя ваз 2111, ваз 2110, ваз 2112Ослабляем хомуты шлангов отопителя…

установка отопителя…и снимаем шланги.

Снимаем панель приборов (см. Снятие панели приборов и воздуховодов отопителя).

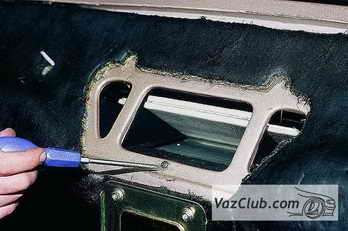

корпус и щитокКрестообразной отверткой отворачиваем саморезы крепления корпуса отопителя к щитку передка: два верхних, …

крепление отопителя…один нижний, …

разборка отопителя…с правой стороны - один саморез под шумоизоляцией ваз 2110.

отопитель ваз 2110, ваз 2111, ваз 2112Извлекаем отопитель из моторного отсека ваз 2112.

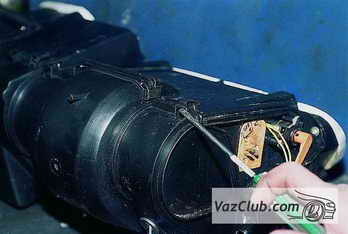

передний кожухОтстегиваем четыре скобы верхнего крепления переднего кожуха отопителя, …

нижнее крепление…отворачиваем два самореза нижнего крепления.

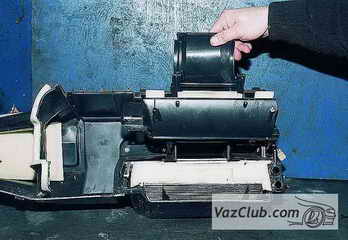

электродвигатель отопителя ваз 2110Снимаем кожух и вынимаем электродвигатель ваз 2112 отопителя.

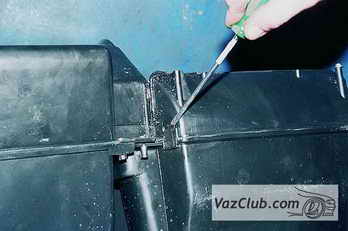

сборка отопителя ваз 2112Отстегиваем четыре скобы…

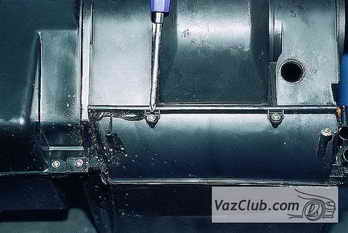

корпус воздухозаборника…и отворачиваем четыре самореза крепления переднего корпуса воздухозаборника отопителя ваз 2111.

снятие корпус воздухозаборникаСнимаем передний корпус воздухозаборника.

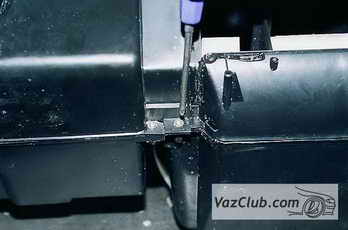

кожух отопителяОтстегнув две скобы, снимаем задний кожух отопителя.

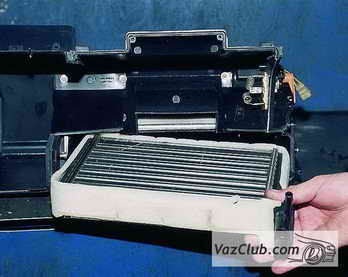

замена радиатораВынимаем радиатор ваз 2110 отопителя и заслонку.

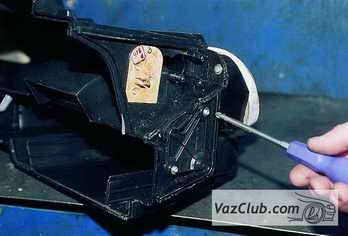

крышка отопителяКрестообразной отверткой отворачиваем два самореза крепления крышки кожуха отопителя.

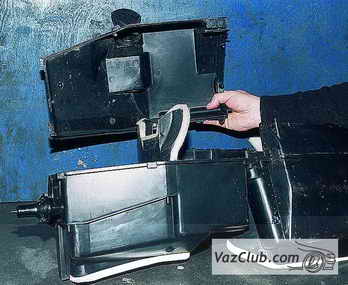

Снимаем крышку и заслонку ваз 2111 управления отопителем.

Собираем отопитель в обратной последовательности, заменив поролоновые уплотнители радиатора отопителя.
