Снятие и установка рулевой колонки Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Работу проводим при замене узлов и деталей рулевого управления ваз 2111, а также при демонтаже панели приборов.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем "минусовой" провод с аккумуляторной батареи.

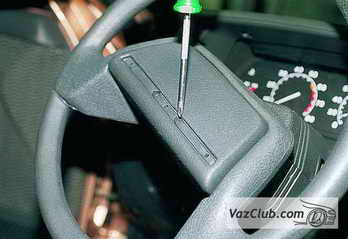

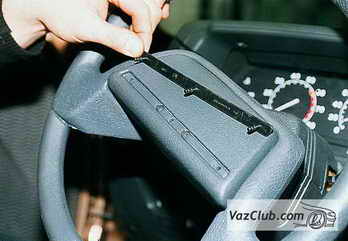

снятие рулевой колонки ваз 2110, ваз 2111, ваз 2112Поддеваем отверткой накладку крышки выключателя сигнала…

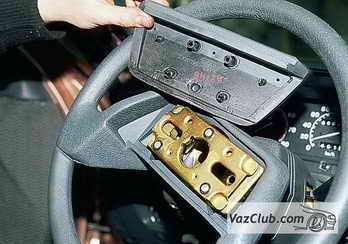

снимаем колонку ваз 2112, ваз 2111, ваз 2110…и снимаем ее.

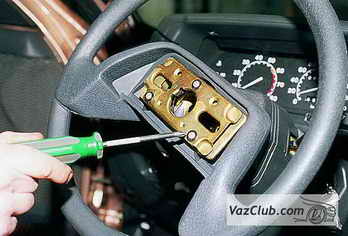

установка колонки ваз 2110Крестообразной отверткой отворачиваем два самореза…

крышка…и снимаем крышку.

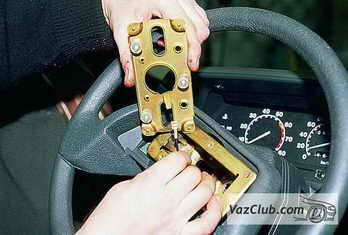

подвижной контакт сигналаКрестообразной отверткой отворачиваем три самореза подвижного контакта звукового сигнала…

провода…и снимаем его, отсоединив провод.

крепление руля ваз 2111Головкой "на 24" отворачиваем гайку крепления рулевого колеса, но не до конца.

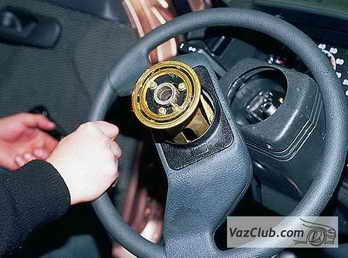

снятие рулевого колеса ваз 2112Покачивая, тянем на себя и снимаем рулевое колесо. В случае его резкого срыва гайка обезопасит лицо от травмы. После этого полностью ее отворачиваем.

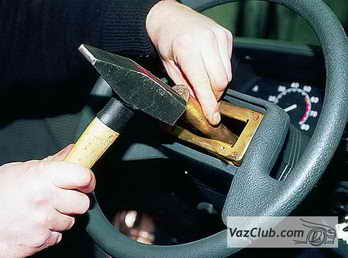

наносим удары по рулевому валуЕсли рулевое колесо сидит очень плотно, помощник тянет рулевое колесо ваз 2111 вверх, а по торцу рулевого вала наносим удары через выколотку из мягкого металла.

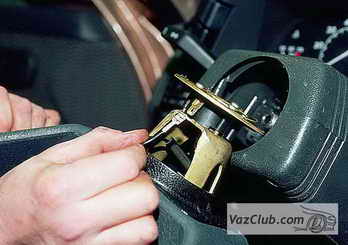

замена кольца рулевого колесаПри необходимости замены контактного кольца рулевого колеса отсоединяем провод, …

установка стопорного кольца ваз 2112…крестообразной отверткой отворачиваем три винта и снимаем кольцо.

Снимаем блок подрулевых переключателей и выключатель зажигания (см. раздел Электрооборудование).

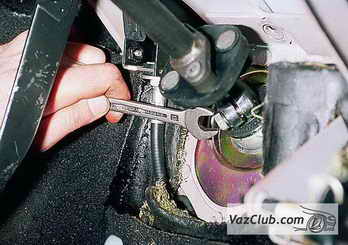

фланец эластичной муфтыКлючом "на 13" отворачиваем болт нижнего фланца эластичной муфты (под педалями).

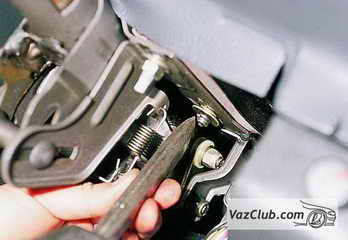

установка рулевой колонки ваз 2110Два болта переднего крепления кронштейна вала рулевого управления ваз 2112 имеют срезные головки, поэтому отворачиваем их, нанося удары зубилом в тангенциальном направлении.

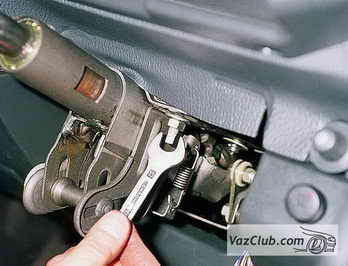

гайка крепленияКлючом "на 13" отворачиваем две гайки заднего крепления…

рулевая колонка…и снимаем рулевую колонку, стягивая вал со шлицев приводной шестерни.

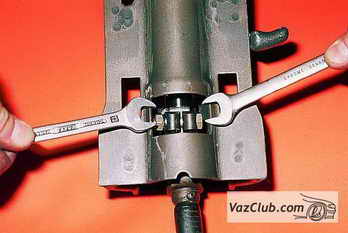

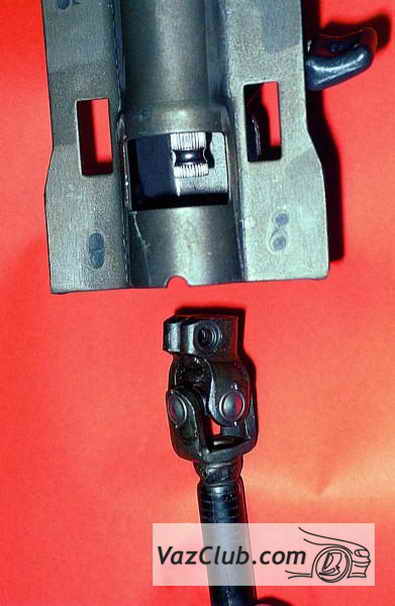

промежуточный рулевой валНа снятой рулевой колонке можно заменить промежуточный вал рулевого управления ваз 2110. Для этого двумя ключами "на 13" отворачиваем гайку болта, вынимаем болт…

сдвигаем вал…и сдвигаем вал со шлицев.

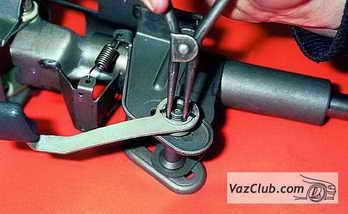

регулировкаДля регулировки усилия затяжки фиксатора рулевой колонки ваз 2112 щипцами разводим стопорное кольцо…

снятие кольца…и снимаем его.

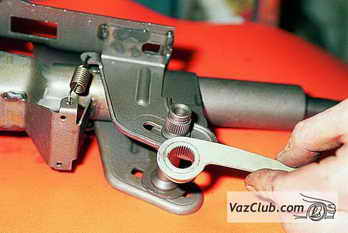

снятие рычагаСнимаем рычаг фиксатора со шлицев и переставляем его в необходимое положение.

Отрегулировать фиксатор можно, не снимая рулевую колонку ваз 2110, а только демонтировав облицовочный кожух.

При установке рулевой колонки необходимо обеспечить совпадение лыски на шестерне рулевого механизма ваз 2110 с пазом на нижнем фланце эластичной муфты.
