Сборка и разборка коробки передач Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).

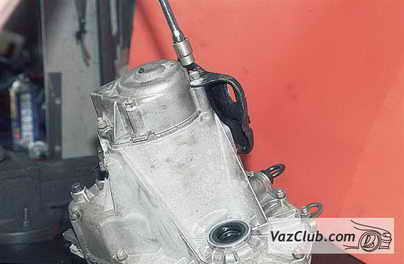

разборка коробки передач ваз 2110, ваз 2111, ваз 2112Ключом "на 17" отворачиваем болт крепления кронштейна подвески силового агрегата.

гайки крышки картераГоловкой "на 13" отворачиваем шесть гаек крепления задней крышки картера.

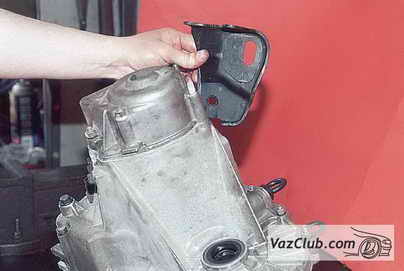

кронштейнСнимаем кронштейн.

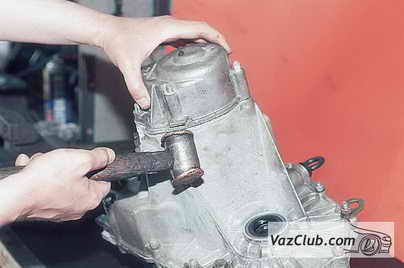

разборкаПостукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, …

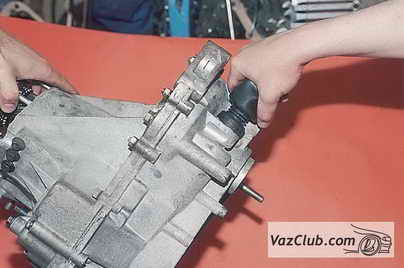

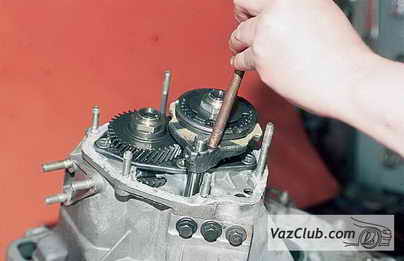

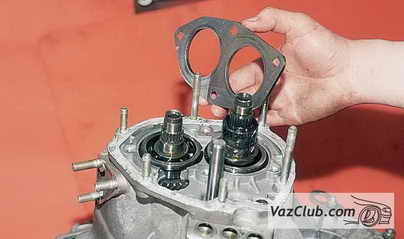

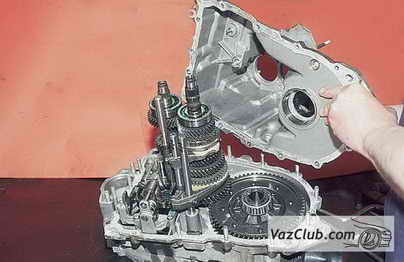

коробка передач ваз 2110, ваз 2111, ваз 2112…снимаем ее вместе с уплотнительной прокладкой со шпилек.

коробка передач ваз 2112, ваз 2111, ваз 2110 ваз 2110, ваз 2111, ваз 2112Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.

крепление 5 передачиНакидным ключом "на 10" отворачиваем болт крепления вилки пятой передачи.

включение передачЧерез выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ваз 2110.

первичный вал ваз 2110 вторичный вал ваз 2112Бородком выправляем вмятины гаек первичного и вторичного валов ваз 2111.

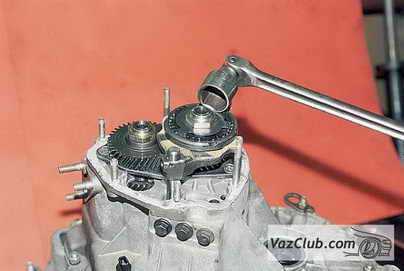

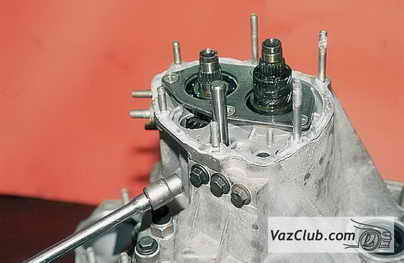

гайки первичного и вторичного валовГоловкой "на 32" с мощным воротком…

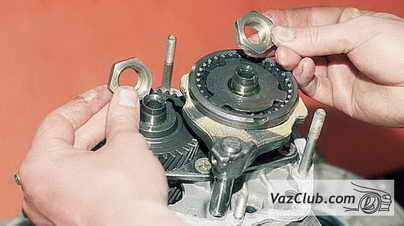

гайки валов…отворачиваем гайки валов.

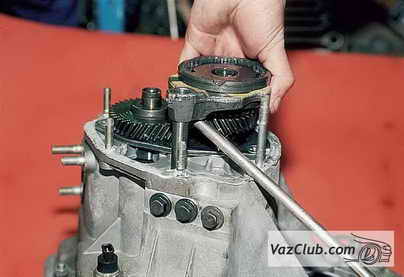

узел 5 передачиПоддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи ваз 2112 в сборе.

вилка пятой передачиВынимаем вилку включения пятой передачи.

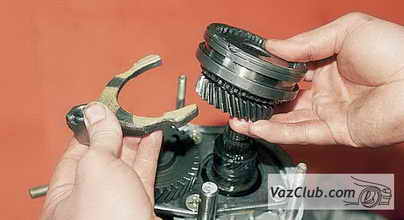

муфта синхронизатораСнимаем скользящую муфту синхронизатора со ступицей.

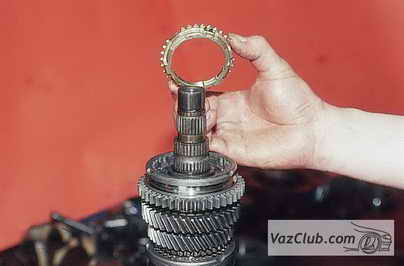

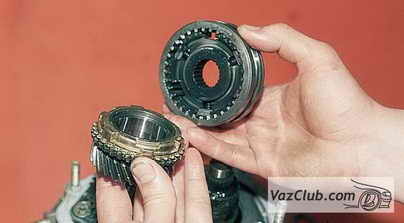

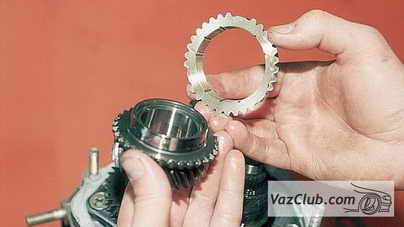

кольцо синхронизатораСнимаем блокирующее кольцо синхронизатора ваз 2110.

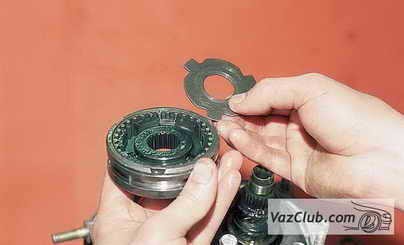

упорная пластинаВынимаем упорную пластину.

ступица скользящей муфтыСдвигаем ступицу внутри скользящей муфты ваз 2112 синхронизатора…

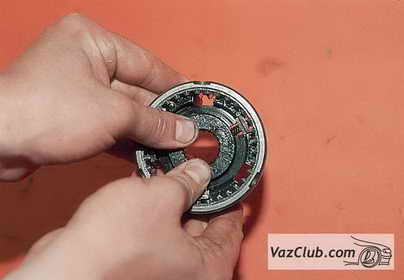

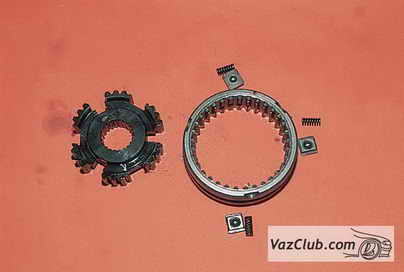

детали пятой передачи…и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.

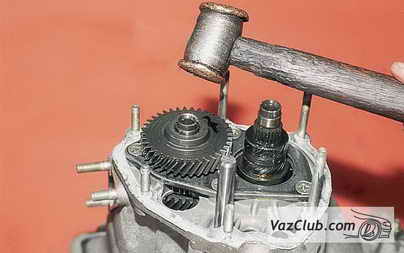

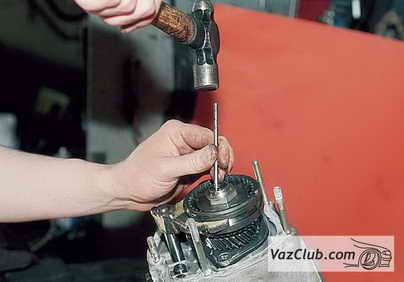

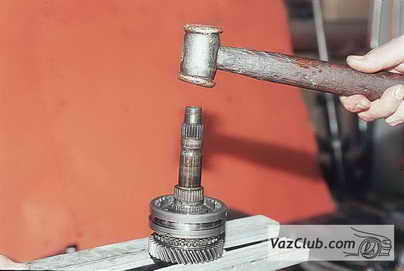

торец вала ваз 2111Медным молотком наносим удар в торец первичного вала ваз 2111.

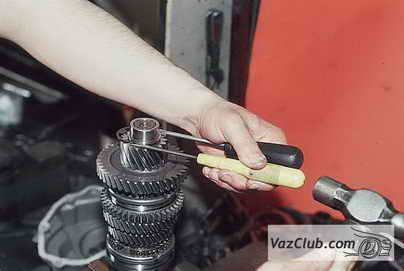

ведущая шестерня пятой передачиВ образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее.

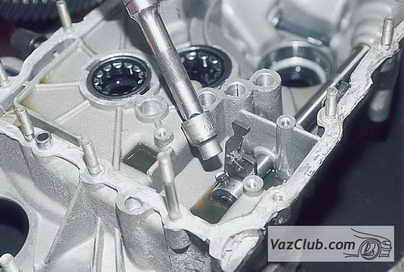

фиксаторы штока передачГоловкой "на 13" отворачиваем три пробки фиксаторов штоков переключения передач.

шарик фиксатораВынимаем из гнезд пружины и шарики фиксаторов.

винты упорной пластиныУдарной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.

пластинаСнимаем упорную пластину.

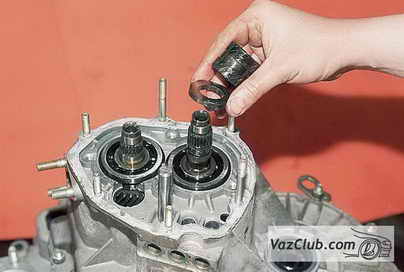

втулка шестерни передачи ваз 2112Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи.

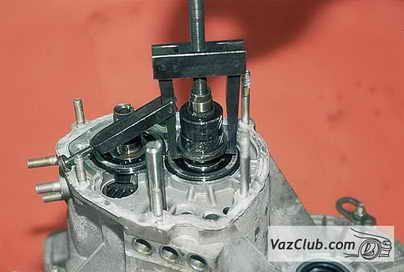

торец заднего подшипникаВ образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника…

втулка шестерни…и спрессовываем втулку шестерни ваз 2112 и упорную шайбу.

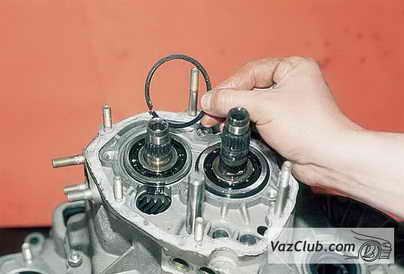

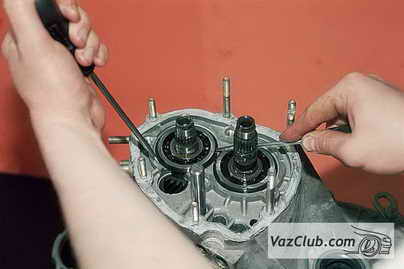

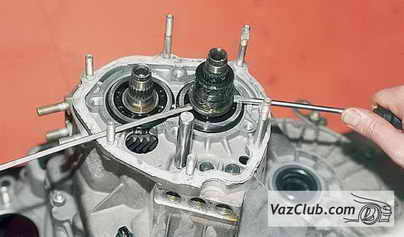

кольца первичного валаДвумя отвертками разводим стопорное кольцо на первичном валу…

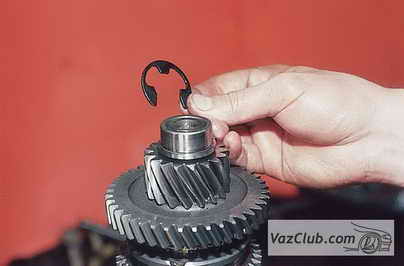

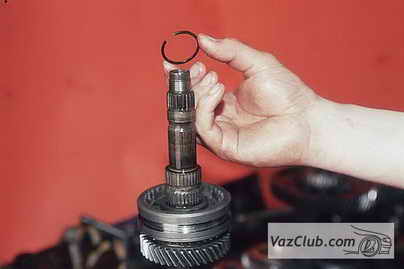

снятие кольца…и снимаем его.

Таким же образом снимаем стопорное кольцо со вторичного вала ваз 2111.

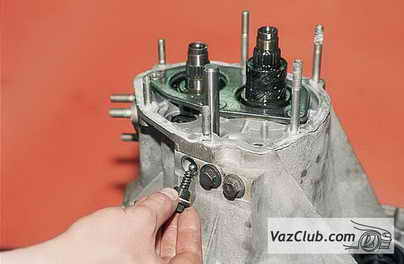

фиксатор задней передачи ваз 2111, ваз 2110, ваз 2112Головкой "на 13" отворачиваем пробку фиксатора задней передачи и вынимаем пружину.

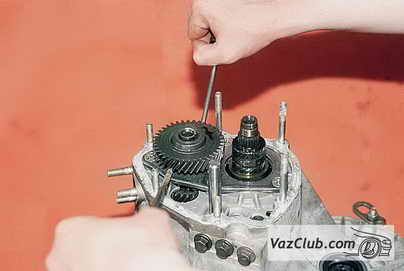

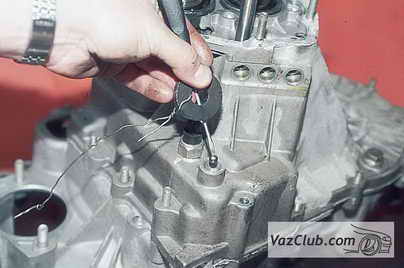

магнит в коробкеВставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.

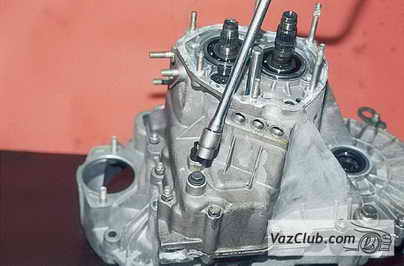

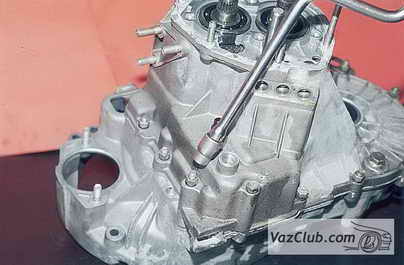

крепление картераГоловкой "на 13" отворачиваем тринадцать гаек и один болт крепления картера коробки ваз 2110 передач к картеру сцепления.

картер коробки ваз 2110, ваз 2111, ваз 2112Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки…

снимаем картер ваз 2112, ваз 2111, ваз 2110…и снимаем его.

вилка включения передач ваз 2111, ваз 2110, ваз 2112Накидным ключом "на 10" отворачиваем болт крепления вилки включения I-II передач к штоку.

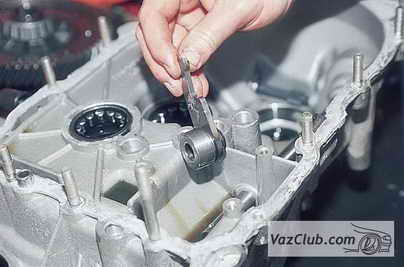

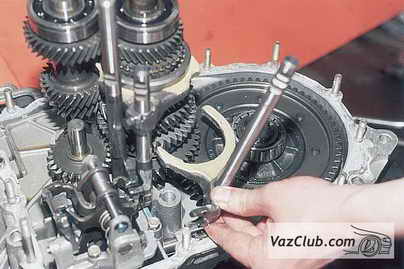

вилкаПриподнимаем шток вверх и выводим вилку из зацепления.

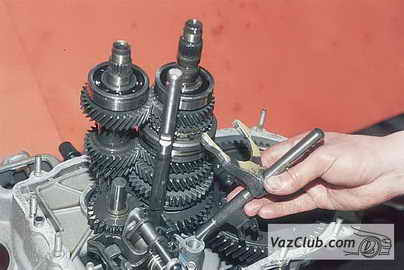

вилка включения третьей четвертой передачНакидным ключом "на 10" отворачиваем болт крепления вилки включения III-IV передач к штоку.

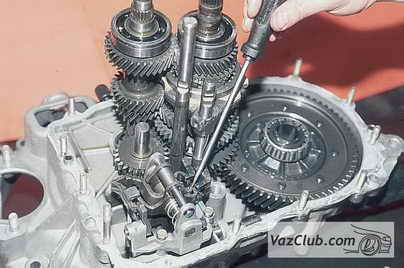

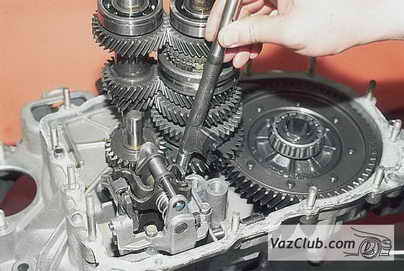

механизм выбора передачОтверткой выводим шток из механизма выбора передач.

муфта синхронизатора коробкиПоднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.

шток пятой передачиПоворачивая шток включения V передачи, выводим его из механизма выбора передач.

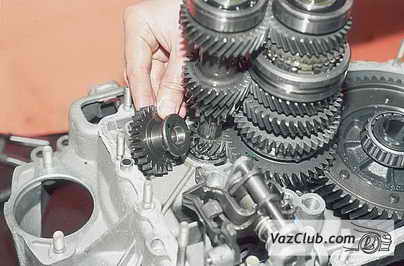

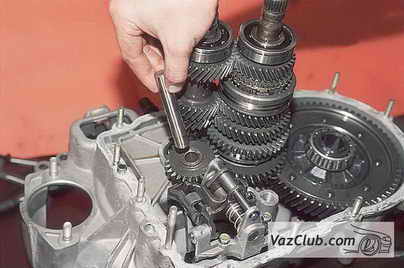

ось шестерни заднего хода ваз 2110Вынимаем ось промежуточной шестерни ваз 2110 заднего хода.

промежуточная шестерня задней передачи ваз 2112Вынимаем промежуточную шестерню заднего хода.

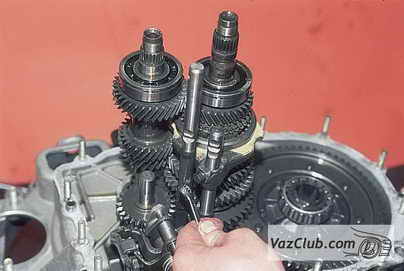

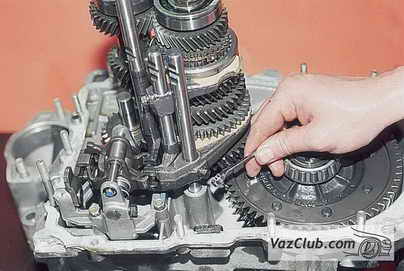

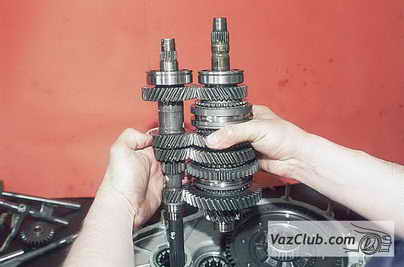

первичный валВынимаем одновременно первичный и вторичный валы ваз 2111 из роликовых подшипников картера сцепления.

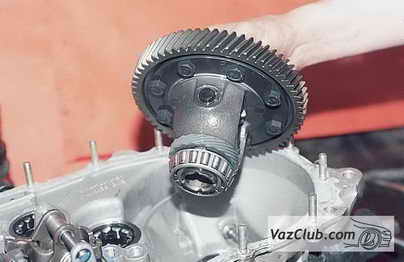

дифференциал ваз 2111Вынимаем дифференциал в сборе.

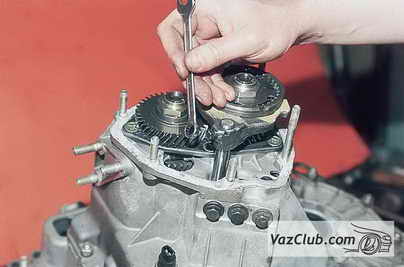

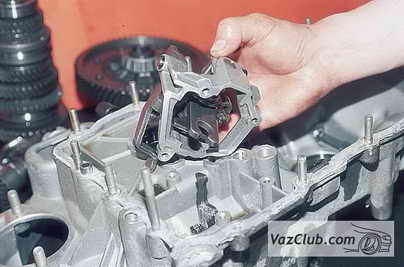

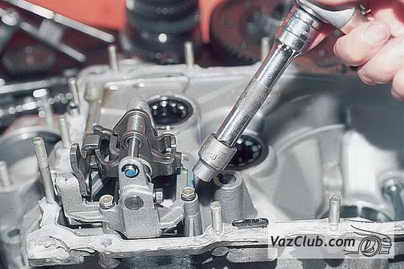

крепление механизма выбораГоловкой "на 10" отворачиваем три болта крепления механизма выбора передач…

болты механизма…и снимаем его.

болт рычага передачГоловкой "на 10" отворачиваем установочный болт рычага выбора передач.

рычагСнимаем рычаг выбора передач со штока.

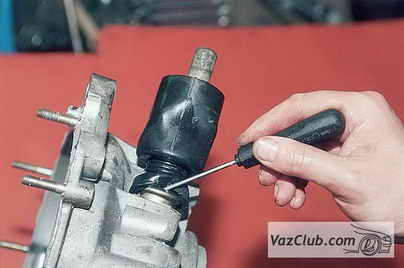

защитный чехолПоддев отверткой, снимаем защитный чехол штока со втулки.

шток ваз 2111Вынимаем шток выбора передач.

Заменить шарнир штока выбора передач можно на коробке передач ваз 2112, установленной на автомобиле (снимать шарнир со штока, без необходимости, не следует, т.к. болт крепления установлен на специальном клее ТБ-1324).

Для наглядности проводим эту операцию на снятом штоке.

болтыНакидным ключом "на 10" отворачиваем установочный болт шарнира…

шарниры…и снимаем шарнир.

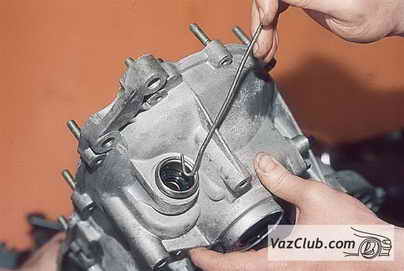

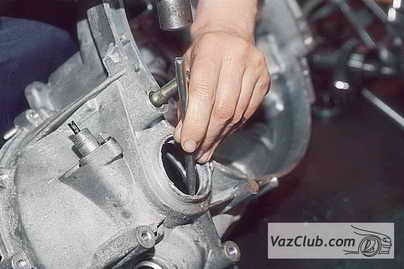

сальник штокаДля замены сальника штока выбора передач поддеваем его крючком из толстой проволоки и извлекаем из втулки.

ролики подшипника валаОтверткой извлекаем из сепаратора ролики переднего подшипника вторичного вала.

сепараторыВынимаем сепаратор подшипника.

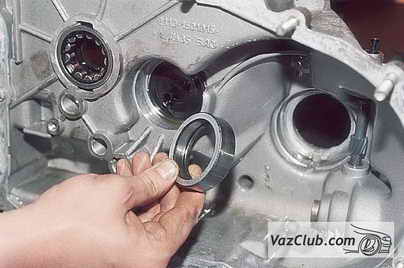

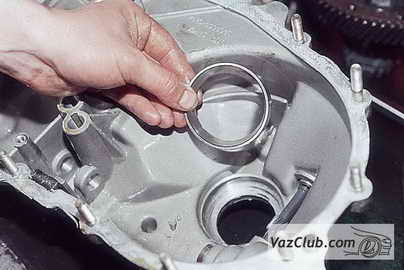

кольцо подшипниковЗацепив крючком приспособления буртик наружного кольца подшипника, ударами по крючку…

выпрессовка…выпрессовываем кольцо.

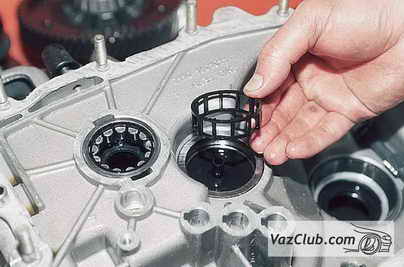

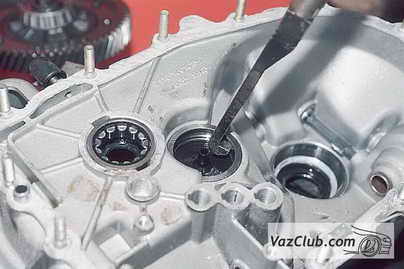

установка маслосборникаИзвлекаем маслосборник.

Таким же образом выпрессовываем наружное кольцо подшипника первичного вала.
Вынимаем магнит.

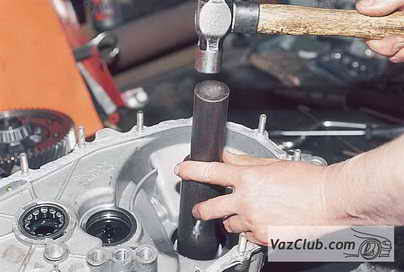

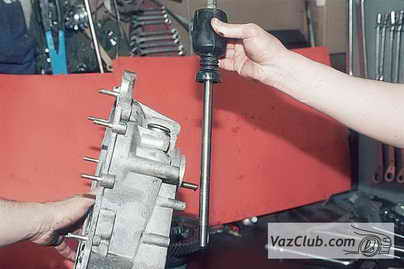

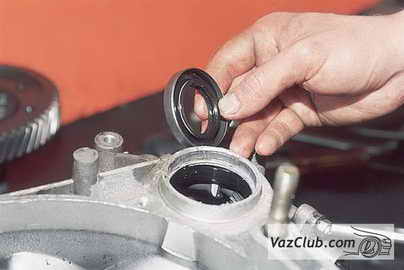

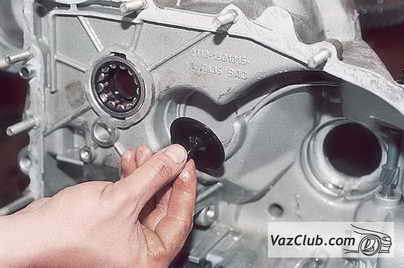

сальник картераПодходящим отрезком трубы выбиваем из картера сцепления…

сальники привода…сальник привода.

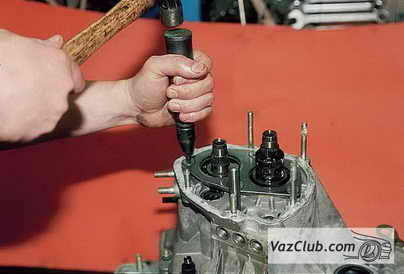

кольцо дифференциалаЧерез бородок наносим удары в торец наружного кольца подшипика дифференциала…

выпрессовка кольца…и выпрессовываем кольцо.

Таким же образом выбиваем сальник и наружное кольцо подшипника дифференциала из картера коробки передач.
Вынимаем регулировочное кольцо.
Зажимаем первичный вал в тиски с мягкими губками.

сборка коробки передач ваз 2110 ваз 2112Поддеваем двумя монтажными лопатками задний шариковый подшипник и спрессовываем его.

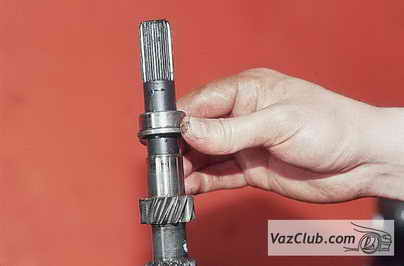

торец кольца подшипникаЧерез оправку наносим удары в торец внутреннего кольца переднего подшипника…

кольца…и спрессовываем кольцо.

Зажимаем в тиски с мягкими губками вторичный вал ваз 2111, ваз 2110, ваз 2112.

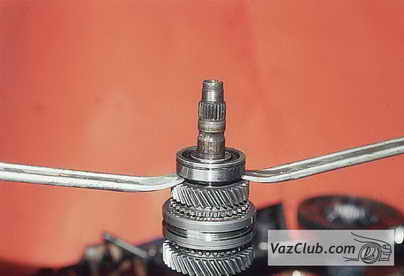

торцы кольцаДвумя отвертками упираемся в торцы стопорного кольца…

передний конец вала…и снимаем его с переднего конца вала.

торец ведущей шестерниВ зазор между внутренним кольцом переднего подшипника и торцом ведущей шестерни главной передачи вставляем отвертку и отжимаем кольцо.

кольца подшипниковВ образовавшийся увеличенный зазор вставляем две монтажные лопатки и спрессовываем с вала внутреннее кольцо подшипника.

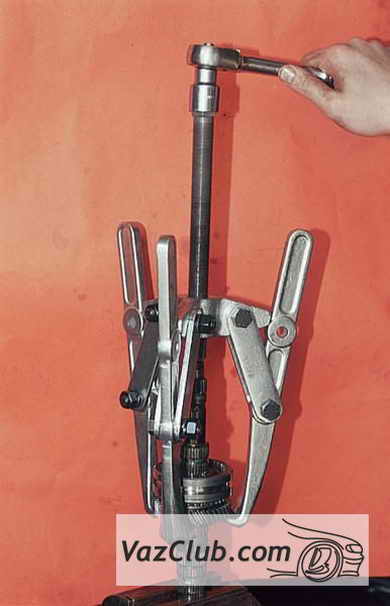

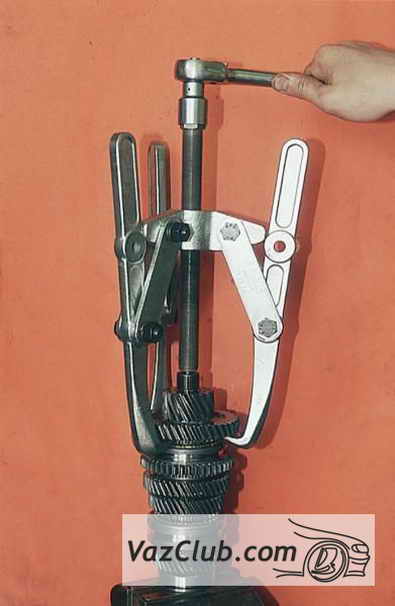

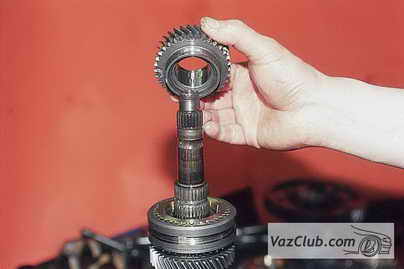

ведомая шестерня первой передачиЗахватив трехлапым съемником ведомую шестерню 1-й передачи ваз 2110, ваз 2111, ваз 2112, спрессовываем ведущую шестерню главной передачи.

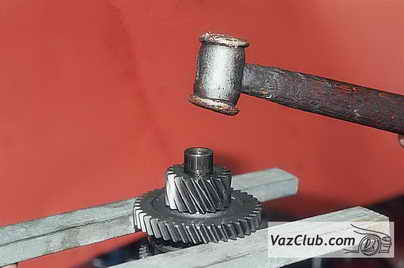

сборка коробкиПри отсутствии съемника подкладываем под шестерню упоры и наносим удары медным молотком в торец вала ваз 2112, ваз 2111, ваз 2110.

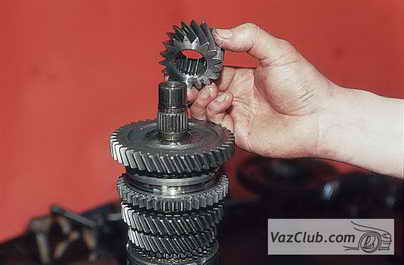

шестерня передачиСнимаем ведущую шестерню главной передачи.

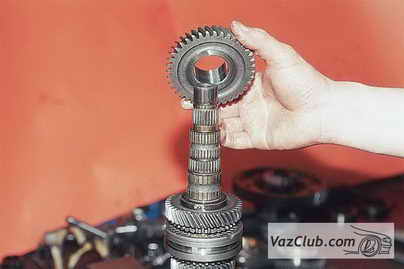

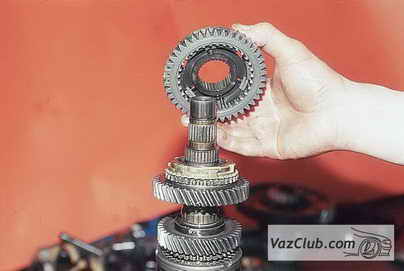

ведомая шестерня передачи ваз 2110Снимаем ведомую шестерню I передачи.

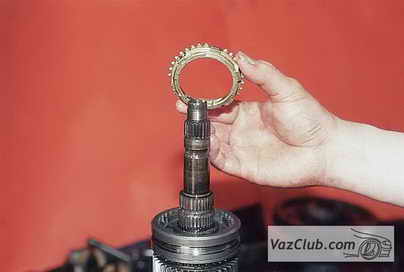

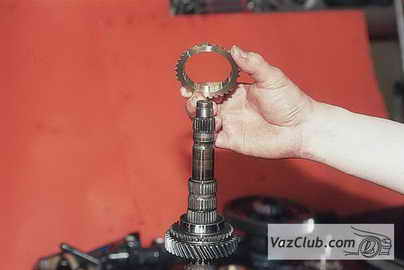

кольцо синхронизатора передачи ваз 2111Снимаем блокирующее кольцо синхронизатора I передачи.

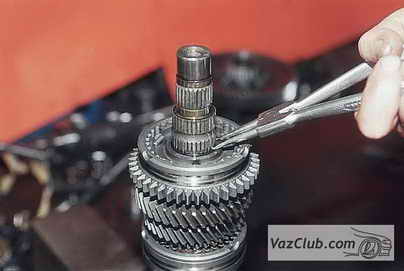

ступица синхронизатораКруглогубцами разводим стопорное кольцо ступицы синхронизатора и снимаем его.

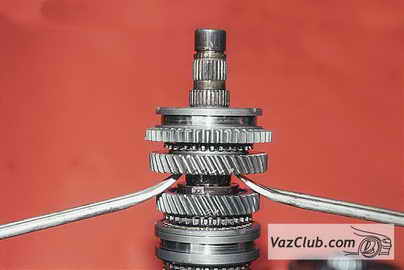

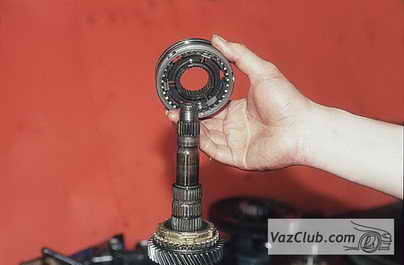

шестерня второй передачиПоддев двумя монтажными лопатками ведомую шестерню II передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора I–II передач.

скользящая муфта синхронизатора передачиСнимаем скользящую муфту со ступицей синхронизатора и блокирующее кольцо синхронизатора II передачи.

ведомая шестерня 2 передачиСнимаем ведомую шестерню II передачи.

Переворачиваем вал в тисках.

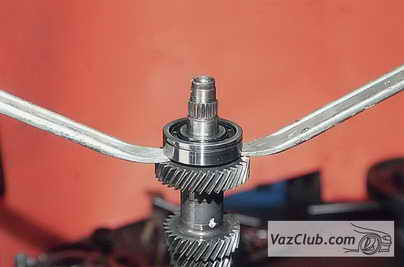

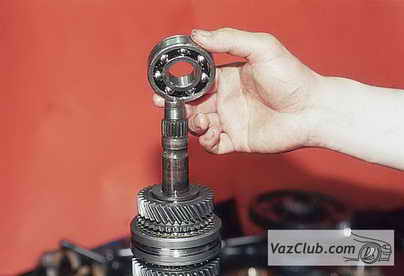

задний подшипник вала ваз 2111Поддев двумя монтажными лопатками задний подшипник вторичного вала, …

спресовываем подшипник вала ваз 2112…спрессовываем его.

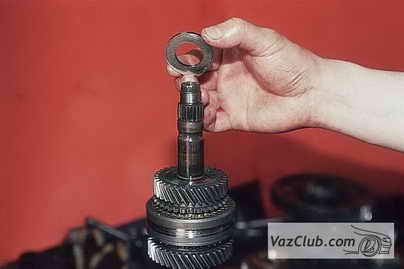

упорная шайбаСнимаем упорную шайбу.

ведомая шестерня 4 передачиСнимаем ведомую шестерню IV передачи.

синхронизатор 4 передачиСнимаем блокирующее кольцо синхронизатора IV передачи.

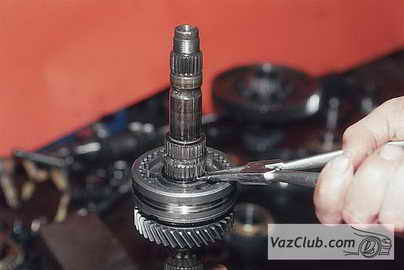

ступица синхронизатораКруглогубцами разводим стопорное кольцо ступицы синхронизатора…

снимаем кольцо…и снимаем его.

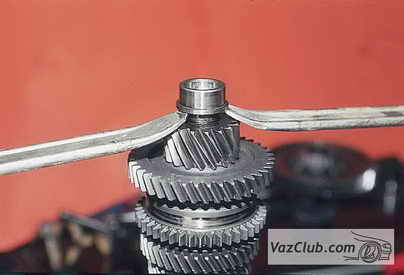

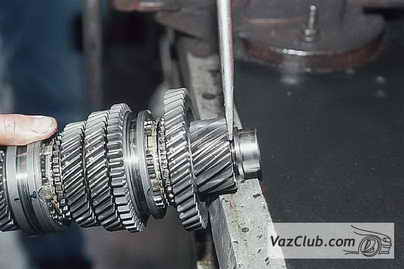

шестерня 3-й передачиЗахватив трехлапым съемником шестерню III передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора III–IV передач.

сборка передачПри отсутствии съемника подкладываем под шестерню упоры и наносим в торец вала удары медным молотком.

скользящая муфтаСнимаем скользящую муфту со ступицей синхронизатора.

синхронизатор 3-й передачиСнимаем блокирующее кольцо синхронизатора III передачи.

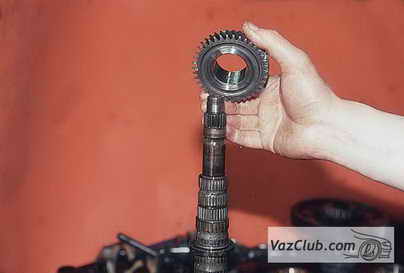

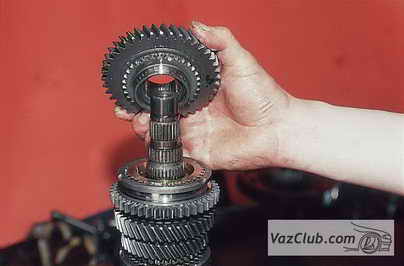

шестерня 3-й передачиСнимаем шестерню III передачи.

Зажимаем ведомую шестерню главной передачи в тиски с мягкими губками.

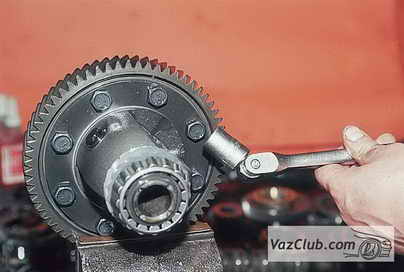

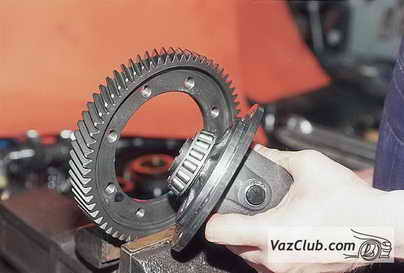

шестерня дифференциалаГоловкой "на 17" отворачиваем восемь болтов крепления шестерни к коробке дифференциала ваз 2111.

коробка дифференциалаМедным молотком выбиваем коробку дифференциала.

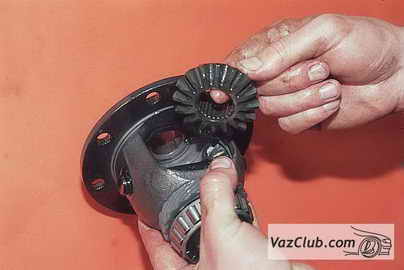

шестерня приводаПроворачивая, вынимаем шестерни приводов (полуосевые) из коробки.

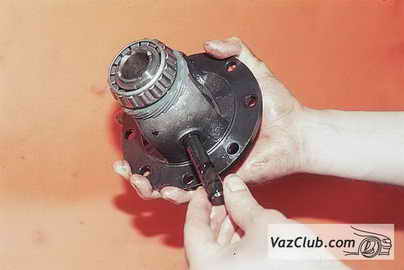

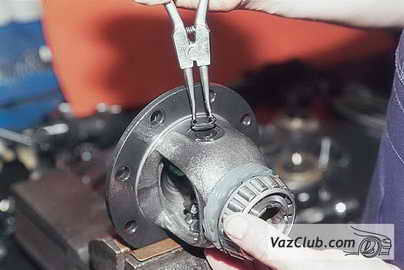

коробка дифференциалаЗажав коробку дифференциала ваз 2110 в тиски, круглогубцами снимаем стопорное кольцо с оси сателлитов.

ось сателлитовНадавив на ось сателлитов, вынимаем ее из коробки.

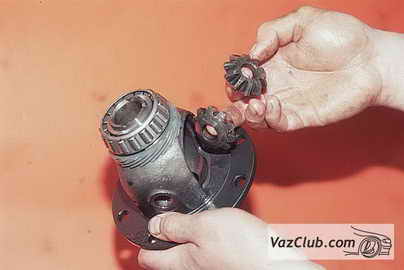

снятие сателлитовИзвлекаем из коробки сателлиты.

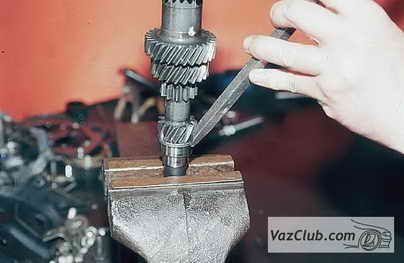

Для снятия подшипников дифференциала зажимаем коробку в тиски.

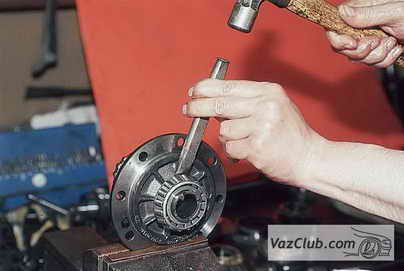

сборка коробкиВставив зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, наносим удары по зубилу…

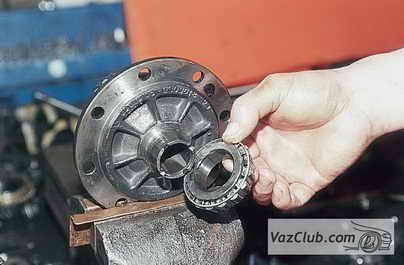

спрессовываем подшипники…и спрессовываем подшипник.
