Регулировка зазоров в механизме привода клапанов Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

привод клапанов

Механизм привода клапанов: 1 – головка цилиндров; 2 – клапан; 3 – толкатель; 4 – корпус подшипников распределительного вала; 5 – распределительный вал; 6 – регулировочная шайба; 7 – маслоотражательный колпачок; А — зазор между кулачком и регулировочной шайбой

При холодном двигателе зазор между шайбами и кулачками распредвала для впускных клапанов составляет 0,2 плюс минус 0,05 миллиметров, для выпускных клапанов ваз 2114 должен быть 0,35 плюс минус 0,05миллиметров. Зазор можно отрегулировать с помощью толщины регулировочных шайб.

Регулировочные шайбы производятся толщины 3-4,5 миллиметра, при интервале 0,05 миллиметра, маркировка регулировочной шайбы обозначается на одной из ее поверхностей.

Этапы регулировки зазоров:

– Снимите крышку клапанов и защиту ремня ГРМ ваз 2113, 2114, 2115, лада самара 2.
– Снимите свечи зажигания и протрите моторное масло из верхней части головки цилиндров.
– На поверхности распредвала не должно быть сколов и трещин.
– На крышку головки цилиндров лада самара 2 следует установить шпильки крепления.

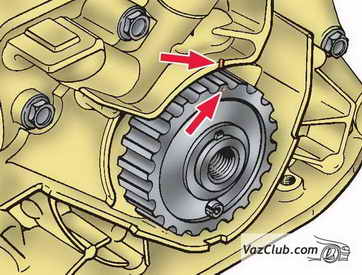

метки на шкиве распределительного вала и ремня ГРМ ваз 2113, ваз 2114, ваз 2115

Проверка установочных меток на шкиве распредвала и задней крышке ремня газораспределительного механизма

– Проверните коленвал до совпадения установочных меток на шкиве и задней крышке ремня газораспределительного механизма, а затем необходимо довернуть его от 40 до 50 градусов (что эквивалентно 2,5–3 зубьям на шкиве распредвала), так чтобы в первом цилиндре была фаза сгорания.

ВАЖНО

Проворачивать коленвал необходимо по часовой стрелке. Коленвал можно захватить за болт шкива привода генератора. Также коленвал можно провернуть за шкив распредвала при помощи специального ключа. При этом коленвал запрещается проворачивать за шкив распредвала, так как этом может привести к повреждению болта.

– Необходимо проверить специальными щупами зазоры у первого и третьего кулачков распредвала ваз 2115.

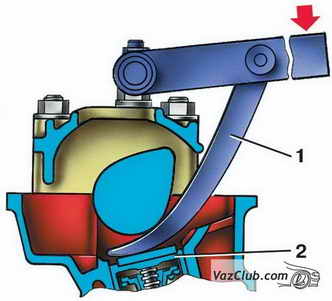

толкатель клапана

Для того чтобы заменить регулировочную шайбу необходимо утопить толкатели клапанов: 1 – спец приспособление; 2 – толкатель.

толкатели клапанов лада самара 2

После того как толкатели были утоплены необходимо их зафиксировать и заменить регулировочную шайбу: 1 – фиксатор; 2 – регулировочная шайба.

– При замене регулировочный шайбы, необходимо утопить толкатель, затем его зафиксировать.

– При помощи специального приспособления снимите регулировочную шайбу и измерьте ее толщину

– Толщина шайбы определяется по формуле:

Н = В + (А — С)

где А является замеренным зазором в миллиметрах
где В толщина шайбы в миллиметрах
где С номинальное значение зазора в миллиметрах
где Н значение толщины новой шайбы в миллиметрах

– Установив регулировочную шайбу, необходимо убрать фиксатор и проверить зазор, при правильно отрегулированном зазоре щуп, толщина которого может быть от 0,2 до 0,35 миллиметра должен входить с небольшим защемлением.

– Следует строго соблюдать последовательность регулировки зазоров, последовательно повернув распредвал на 90 градусов, регулируются зазоры у всех клапанов лада самара 2.

Угол поворота коленчатого вала от положения совмещенных меток, град
Кулачки*
выпускной
впускной
40-50
1
3
220-230
5
2
400-410
8
6
580-510
4
7

Номера кулачков идут по порядку от шкива распредвала.

– После завершения регулировки зазоров, необходимо залить моторное масло в верхнюю часть головки, установить крышку клапанов ваз 2113 и и крышку ремня газораспределительного механизма ваз 2114.
