Регулировка света фар Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Направление световых пучков фар лада самара 2 должно быть таким, чтобы дорога перед автомобилем ваз 2114, ваз 2115, ваз 2113 была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

регулировка фар ваз 2113, ваз 2114, ваз 2115

Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки пучка света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 – защитный кожух

Регулируются фары ваз 2114 вращением винтов 1 и 2, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.
Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.
Поставьте полностью заправленный и снаряженный автомобиль с нагрузкой 750 Н (75 кгс) на сиденьи водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль лада самара 2 сбоку, чтобы установились пружины подвесок.

схема регулировки света фар

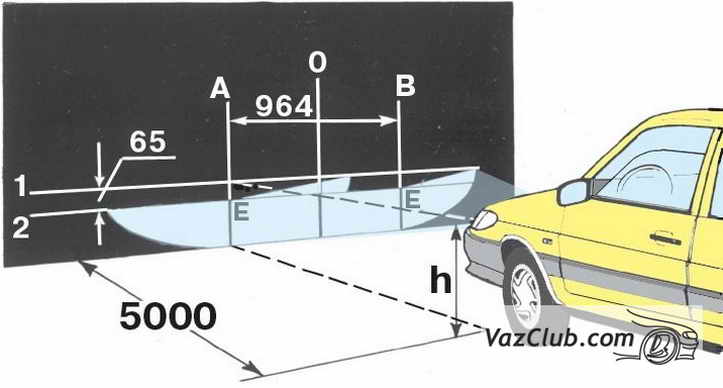

Схема регулировки света фар

Начертите на экране вертикальные линии: осевую О и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.
Если на автомобиле имеется гидрокорректор фар, то установите его ручку на панели приборов в положение, соответствующее нагрузке автомобиля ваз 2113 одним водителем.
Включите ближний свет фар ваз 2114. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 2 световые пучки фар.
У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.
