Схема монтажного блока Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2 Реле и предохранители

реле и предохранители ваз 2113, ваз 2114, ваз 2115

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

монтажный блок лада самара 2

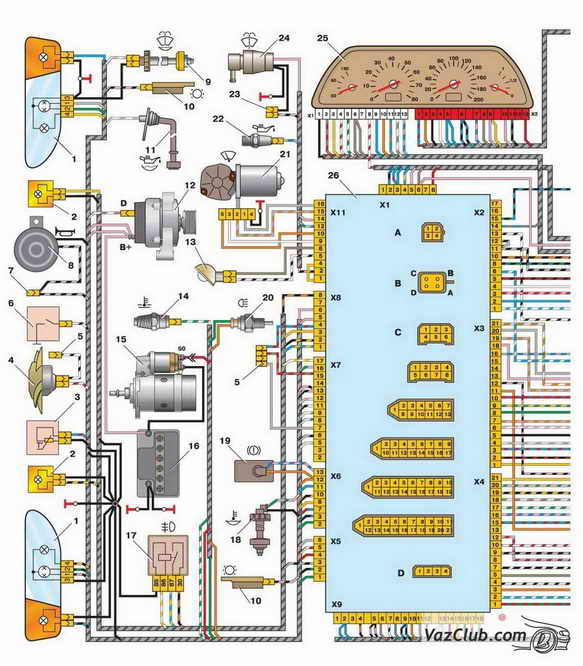

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

схема соединений монтажного блока ваз 2114

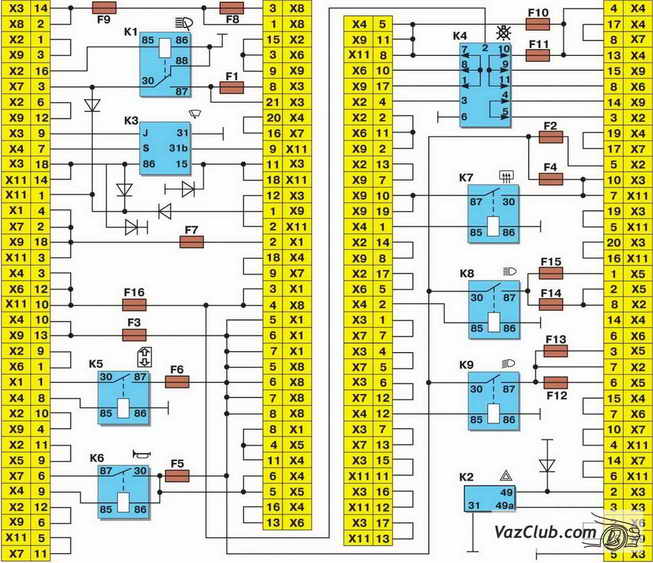

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Большинство предохранителей лада самара 2 и вспомогательных реле находится в отдельном монтажном блоке, установленном в коробке воздухопритока с левой стороны автомобиля. Через монтажный блок соединяются провода моторного отсека с проводами панели приборов и салона автомобиля. Условные номера штекеров в соединительных колодках монтажного блока указаны на
рисунке. Схема внутренних соединений монтажного блока ваз 2114, ваз 2115, ваз 2113.
Ремонт монтажного блока заключается в основном в замене печатных плат. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединения печатных плат.
