Схема проводов и предохранителей автомобиля Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Электрооборудование выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с кузовом автомобиля, который выполняет функцию второго провода.

схема электрооборудования ваз 2113, ваз 2114, ваз 2115

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Схема электрооборудования (без узлов системы управления двигателем лада самара 2),

схема проводов и предохранителей лада самара 2

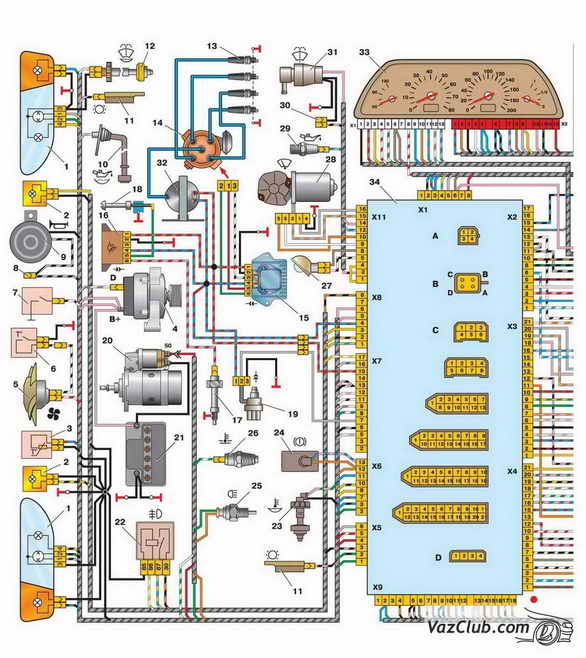

Схема электрооборудования (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – генератор; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – выключатель подкапотной лампы; 8 – колодка для подключения к звуковому сигналу однопроводного типа; 9 – звуковой сигнал; 10 – датчик уровня масла; 11 – датчики износа колодок передних тормозов; 12 – датчик уровня омывающей жидкости; 13 – свечи зажигания; 14 – датчик-распределитель зажигания; 15 – коммутатор; 16 – блок управления электромагнитным клапаном карбюратора; 17 – электромагнитный клапан карбюратора; 18 – концевой выключатель карбюратора; 19 – датчик скорости; 20 – стартер; 21 – аккумуляторная батарея; 22 – реле включения противотуманных фар; 23 – датчик уровня охлаждающей жидкости; 24 – датчик уровня тормозной жидкости; 25 – выключатель света заднего хода; 26 – датчик указателя температуры охлаждающей жидкости; 27 – подкапотная лампа; 28 – моторедуктор очистителя ветрового стекла; 29 – датчик контрольной лампы давления масла; 30 – колодка для подключения к электродвигателю омывателя заднего стекла; 31 – электродвигатель омывателя ветрового стекла; 32 – катушка зажигания; 33 – комбинация приборов; 34 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Соединения узлов системы управления двигателем см. в отдельном руководстве по техническому обслуживанию и ремонту системы управления двигателем с распределенным впрыском топлива.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора (за исключением обмотки возбуждения), обмотки реле включения фар и реле системы блокировки замков дверей.
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.
В табл. 7.1 дано назначение каждого предохранителя, но на конкретном автомобиле могут отсутствовать некоторые цепи (или устройства), указанные в таблице.

Цепи, защищаемые плавкими предохранителями монтажного блока

№ предохранителя
Защищаемые цепи
F1 (10 А)
Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.
F2(10A)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F3 (7,5 А)
Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа "Check engine". Лампы стоп-сигнала. Маршрутный компьютер (или часы).
F4(20A)
Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
F5 (20 А)
Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.
F6 (30 А)
Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).
F7 (30 А)
Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).
F8 (7,5 А)
Правая противотуманная фара.
F9 (7,5 А)
Левая противотуманная фара.
F10(7,5 А)
Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.
F11 (7,5 А)
Лампы габаритных огней по правому борту.
F12(7,5A)
Правая фара (ближний свет).
F13(7,5 А)
Левая фара (ближний свет).
F14(7,5A)
Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.
F15(7,5A)
Правая фара (дальний свет).
F16 (15 А)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

Кроме предохранителей монтажного блока ваз 2114, ваз 2115, ваз 2113 имеются еще три плавких предохранителя системы управления двигателем. Они вместе с контроллером и реле системы управления двигателем расположены под журнальной полкой. Назначение этих предохранителей см. в отдельном руководстве по техническому обслуживанию и ремонту системы управления двигателем.
На всех схемах, приведенных в разделе "Электрооборудование", цвет проводов обозначается буквами, причем первая буква — это цвет самого провода.

Обозначение цвета проводов
Буква
Цвет
Буква
Цвет
Буква
Цвет
Б
Белый
К
Коричневый
С
Серый
Г
Голубой
о
Оранжевый
Ч
Черный
Ж
Желтый
п
Красный
3
Зеленый
р
Розовый

ПРЕДУПРЕЖДЕНИЕ
При ремонте автомобиля и системы электрооборудования ваз 2113, ваз 2114, ваз 2115 автомобиля необходимо обязательно отсоединять провод от клеммы "минус" аккумуляторной батареи.
Не допускается применять самодельные перемычки взамен перегоревших предохранителей или предохранители другого номинала.
При проверке схемы электрооборудования автомобиля не допускается замыкать на массу провода (проверять исправность цепей на "искру"), так как это может привести к перегоранию токоведущих дорожек монтажного блока.
При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.
