Проверка и регулировка углов установки колес ваз 2114 выполняется на специальных стендах согласно инструкции на стенд.

ПРЕДУПРЕЖДЕНИЕ
Проверка углов установки колес обязательна, если проводится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

У нового обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 3136 Н (320 кгс) [4 человека и 392 Н (40 кгс) груза в багажнике], углы установки колес должны иметь следующие значения:

развал 0°±30’ (30’±30’)*
схождение (0±1) мм [(1,5±1) мм]*
угол наклона оси поворота:
продольный 1°30’±30’ (20’±30’)*
поперечный 13°04’ (для справки)

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах;
– радиальное и осевое биение дисков колес: оно не должно превышать для осевого – 1 мм, для радиального – 0,7 мм;
– свободный ход рулевого колеса;
– свободный ход (люфт) в подшипниках ступиц передних колес;
– техническое состояние деталей и узлов подвески (отсутствие деформаций, разрушения и износа резинометаллических шарниров, недопустимой осадки верхней опоры стойки подвески).

Замеченные неисправности устраните.
После установки автомобиля лада самара 2 на стенд, непосредственно перед контролем углов, "прожмите" подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний бампер, а потом — на передний. При этом колеса автомобиля ваз 2113, ваз 2114, ваз 2115 должны распологаться параллельно продольной оси автомобиля.
При проверке и регулировке углов установки колес сначала проверяйте и регулируйте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь — схождение колес ваз 2115.

Угол продольного наклона оси поворота

проверка углов установки колес ваз 2113, 2114, 2115, лада самара 2

Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески

Если величина угла не соответствует данным, приведенным выше, измените количество регулировочных шайб 23, установленных на обоих концах растяжек 29 подвески. Для увеличения угла продольного наклона оси поворота уменьшите количество шайб на растяжке в передней или задней ее части.
И, наоборот, для уменьшения угла добавьте количество шайб, но только в задней части растяжки, так как спереди это выполнить не всегда возможно из-за короткой резьбовой части растяжки.
При изменении количества шайб на растяжке следите за тем, чтобы фаски на шайбах были обращены в сторону упорного торца растяжки. Это же правило соблюдайте при установке внутренней упорной шайбы резинометаллического шарнира, когда полностью удалены регулировочные шайбы. При несоблюдении этих требований возможно ослабление затяжки гаек крепления растяжек.
Количество регулировочных шайб на растяжке не должно быть более двух штук спереди, четырех — сзади.
Для того, чтобы не изменилось положение растяжки 29 относительно рычага 22 подвески при регулировке продольного наклона оси поворота, пользуйтесь специальным приспособлением, которое фиксирует растяжку относительно рычага, то есть не допускает поворачивание растяжки от воздействия усилий при заворачивании гайки крепления растяжки к рычагу. Это требование необходимо соблюдать, чтобы не допустить преждевременного износа резинометаллического шарнира и резиновой подушки, на которые опираются концы растяжки.
При установке или изъятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19’.

Угол развала передних колес

Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт 11, установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н ·м (9 кгс ·м).

Схождение передних колес

установка углов регулировки колес ваз 2113, 2114, 2115

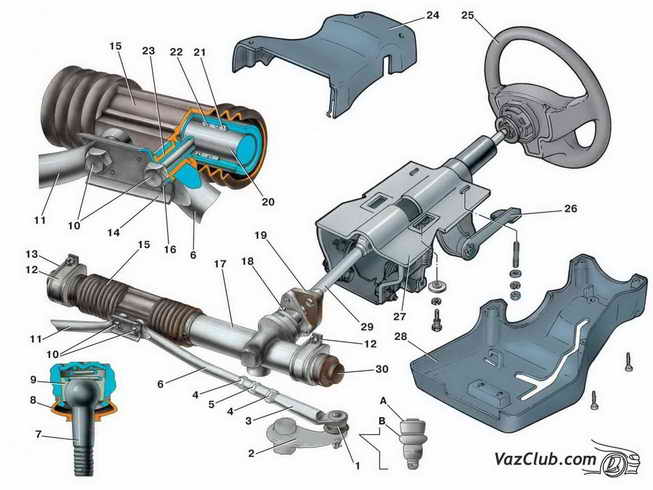

Рулевое управление: 1 – шаровый шарнир наконечника рулевой тяги; 2 – поворотный рычаг; 3 – наконечник рулевой тяги; 4 – контргайка; 5 – тяга; 6, 11 – внутренние наконечники рулевых тяг; 7 – палец шарового шарнира; 8 – защитный колпачок; 9 – вкладыш шарового пальца; 10 – болты крепления рулевых тяг к рейке; 12 – скоба крепления рулевого механизма; 13 – опора рулевого механизма; 14 – соединительная пластина; 15 – защитный чехол; 16 – стопорная пластина; 17 – картер рулевого механизма; 18 – стяжной болт; 19 – соединительная эластичная муфта; 20 – рейка; 21 – опорная втулка рейки; 22 – демпфирующее кольцо; 23 – резинометаллический шарнир; 24 – облицовочный кожух (верхняя часть); 25 – рулевое колесо; 26 – рычаг регулировки положения рулевой колонки; 27 – кронштейн крепления вала рулевого управления; 28 – облицовочный кожух (нижняя часть); 29 – промежуточный вал рулевого управления; 30 – защитный колпачок; А — поверхность корпуса шарового шарнира; В — поверхность поворотного рычага

Если величина схождения не соответствует норме, ослабьте гайки 4 и, вращая тяги 5, установите необходимое схождение ваз 2114. Затем убедитесь, что плоскость С шарового шарнира 2 параллельна плоскости D опорной поверхности поворотного рычага 3, после чего затяните гайки 4 моментом 121–150 Н ·м (12,3–15 кгс ·м).
