Проверка сцепления Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Проверка состояния ведущей части сцепления

Контроль ведущей части сцепления: 1 – нажимная пружина; 2 – кожух сцепления; 3 – нажимный диск; 4 – промежуточное кольцо; А — контрольный размер; В — толщина промежуточного кольца; С — диаметр; Е — контрольная точка

Закрепите нажимный диск 3 в сборе с нажимной пружиной 1 и кожухом 2 на приспособлении с промежуточным кольцом 4, толщиной В=8,3±0,025 мм. Это приспособление заменяет маховик с ведомым диском ваз 2115.
Произведите контроль, выключив сцепление три раза ходом выключения в пределах 7–8 мм, прикладывая нагрузку к лепесткам нажимной пружины 1 на диаметре С=34 мм при этом:

– проверьте, что ходу выключения 7,5±0,1 мм соответствует ход нажимного диска 3 не менее 1,4 мм;
– разность величин отхода нажимного диска 3 не более 0,25 мм, замеренная в трех точках "Е";
– размер "А" должен быть в пределах 29–31 мм;
– нагрузка на лепестках нажимной пружины 1 на диаметре "С" при ходе (7,5±0,1) мм должна быть не более 1350 Н.

Проверка состояния ведомого диска
Фрикционные накладки ведомого диска необходимо заменять новыми в случае:

– появления растрескиваний;
– уменьшения расстояния между головкой заклепки и рабочей поверхностью накладки до 0,2 мм;
– неравномерного износа и односторонних задирах.

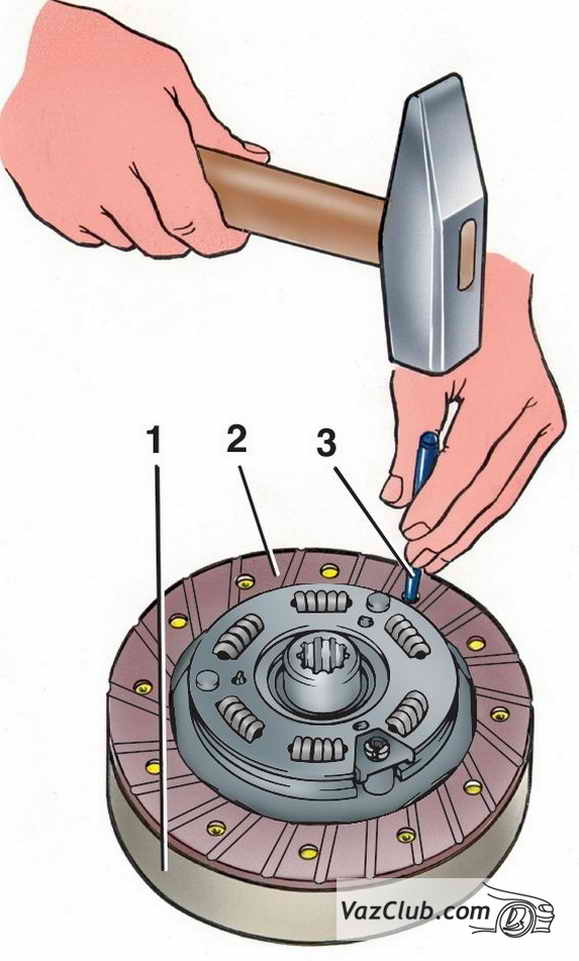

Замена фрикционных накладок ведомого диска ваз 2114: 1 – кондуктор; 2 – ведомый диск; 3 – оправка

При замене накладок ведомого диска 2 применяйте приспособление 67.7822.9529.

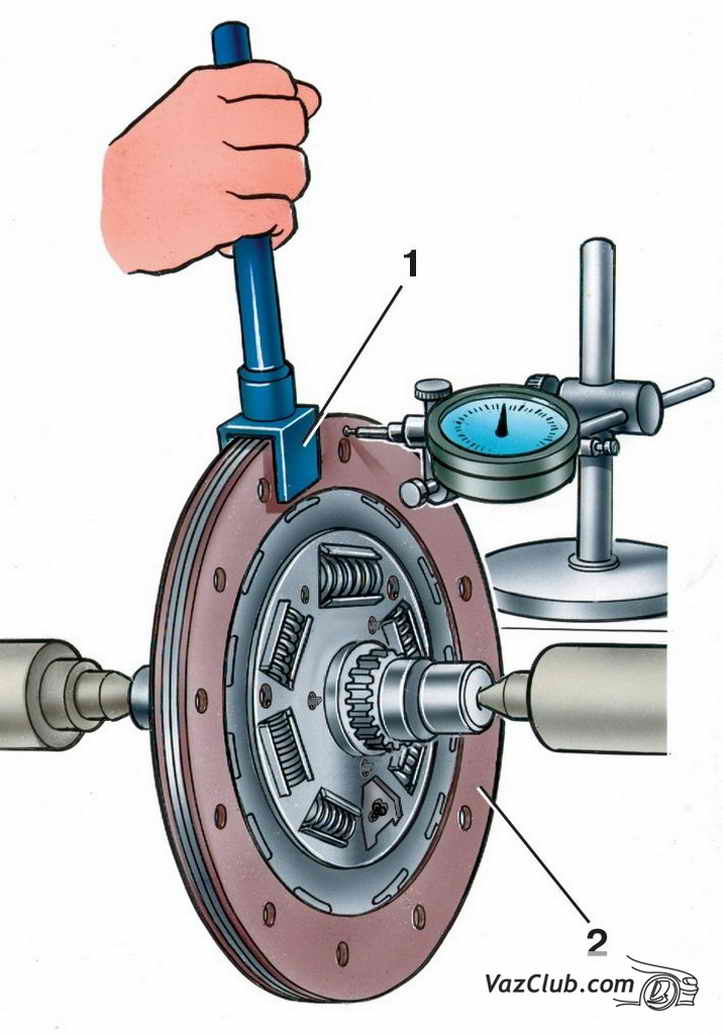

Проверка биения и правка ведомого диска: 1 – ключ для правки 67.7813.9503; 2 – ведомый диск

Если биение рабочих поверхностей фрикционных накладок диска ваз 2113, ваз 2114, ваз 2115 более 0,5 мм, то выправьте ведомый диск ваз 2114 ключом 67.7813.9503 или замените его новым.

Проверка упругости пружин

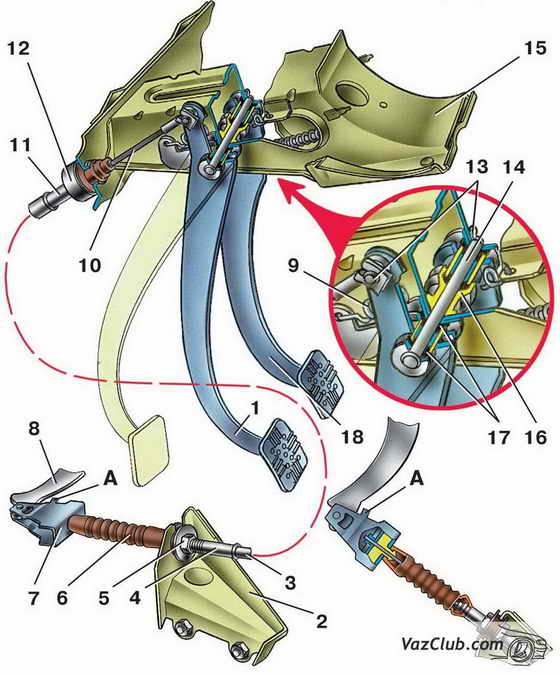

Привод сцепления лада самара 2: 1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

Оттяжная пружина 9 педали сцепления ваз 2113 и оттяжная пружина педали тормоза одинаковые. При нагрузке [(117,6±5,9) Н (12±0,6) кгс] длина пружины должна быть 160 мм, при нагрузке [(12,74±1,2) Н (1,3±0,2) кгс] – 80 мм.

Проверка состояния троса

Крепление наконечников троса и поводка должно быть надежным. Трос должен свободно перемещаться внутри оболочки. Оболочка троса не должна иметь повреждений и заломов, резиновый буфер и защитный чехол — трещин и порывов. При ослаблении наконечников, повреждении оболочки троса и других его элементов замените трос новым.
