Извлечение снятие и установка сцепления Ваз 2113-2114-2115

Для снятия троса привода сцепления ваз 2115 отверните нижнюю регулировочную гайку 5 и выньте нижний наконечник 4 оболочки троса из гнезда кронштейна 2. Затем отсоедините поводок 7 от рычага 8 вилки выключения сцепления. Снимите стопорную скобу 13 с пальца педали и отсоедините трос 10 от педали 1. Извлеките трос 10 в сборе с буфером и обоймой 12 из щитка передка кузова.

При необходимости снятия педали сцепления снимите оттяжную пружину педали тормоза и оттяжную пружину 9 педали сцепления, снимите стопорную скобу с пальца педали тормоза и отсоедините педаль тормоза от вилки толкателя вакуумного усилителя. Снимите стопорную скобу 13 с оси 14 педалей и выньте ось педалей из отверстия кронштейна 15, снимите педали сцепления 1 и тормоза 18 в сборе с втулками 17 и 16.

снятие сцепления

  • Сцепление в сборе
  • 1 – роликовый подшипник первичного вала
  • 2 – опорная втулка вилки выключения сцепления
  • 3 – нажимная пружина
  • 4 – кожух сцепления
  • 5 – подшипник выключения сцепления
  • 6 – нажимный диск
  • 7 – ведомый диск
  • 8 – маховик
  • 9 – первичный вал коробки передач
  • 10 – шкала
  • 11 – болт крепления сцепления к маховику
  • 12 – втулка вилки выключения сцепления
  • 13 – картер сцепления
  • 14 – вилка выключения сцепления
  • 15 – рычаг вилки выключения сцепления

Для снятия вилки выключения сцепления, выньте втулку 12 из картера 13 сцепления, затем извлеките вилку.

Перед демонтированием ведомого диска 7 сцепления предварительно снимите коробку передач (см. подразд. "Коробка передач"), затем отверните болты 11 крепления кожуха 4 сцепления к маховику 8 и снимите кожух 4 в сборе с нажимным диском 6; при этом освобождается ведомый диск сцепления ваз 2113.

  • Установка сцепления
и его привода проводится в последовательности обратной снятию, с учетом следующего:

– очистите и промойте уайт-спиритом шлицы в ступице ведомого диска и на первичном валу коробки передач ваз 2114, проверьте состояние шлицев;

Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к. закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска.

ведомый диск сцепления лада самара 2

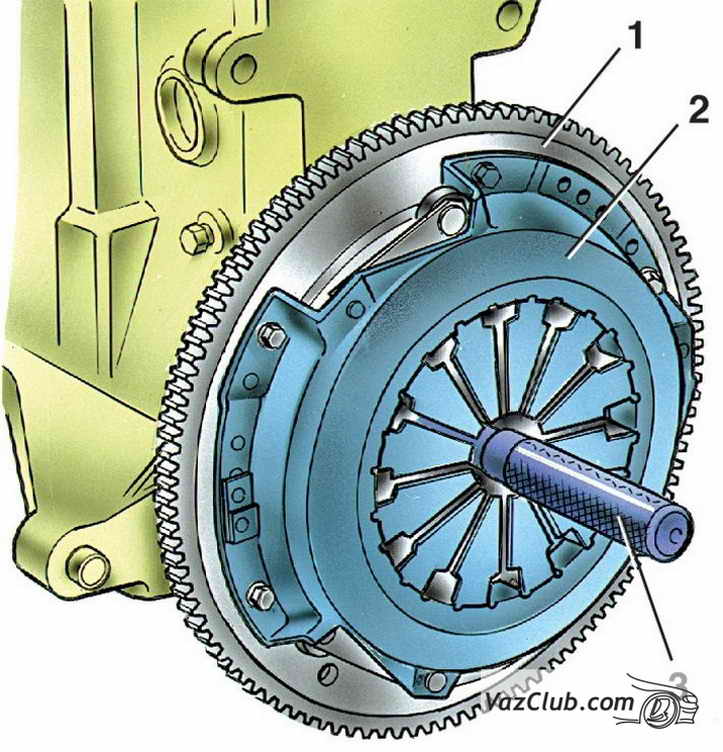

  • Центрирование ведомого диска ваз 2113, 2114, 2115, лада самара 2
  • 1 – маховик
  • 2 – сцепление в сборе
  • 3 – оправка А. 70081

– установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска лада самара 2 и отцентрируйте диск относительно маховика оправкой А.70081 (рис. 3.3), заменяющей шлицевой конец первичного вала коробки передач.

– втулки смажьте 2 и 12 смазкой ШРУС-4;

сцепление

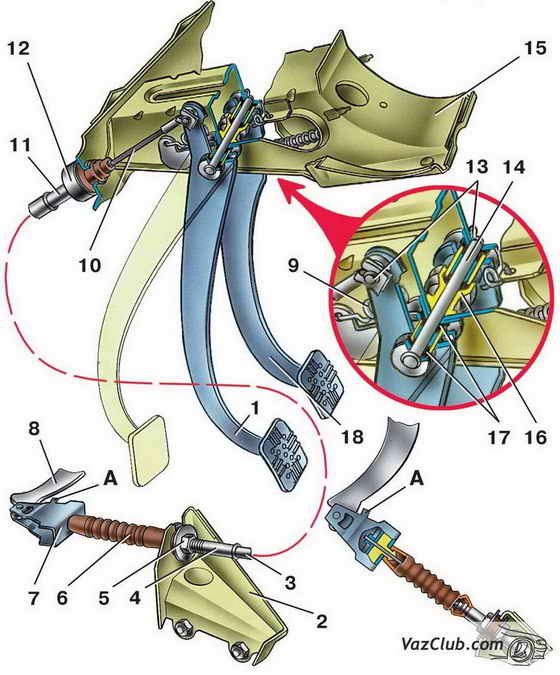

  • Привод сцепления
  • 1 – педаль сцепления
  • 2 – кронштейн крепления нижнего наконечника оболочки троса
  • 3 – оболочка троса
  • 4 – нижний наконечник оболочки троса
  • 5 – гайка
  • 6 – защитный чехол
  • 7 – поводок троса
  • 8 – рычаг вилки выключения сцепления
  • 9 – оттяжная пружина педали сцепления
  • 10 – трос
  • 11 – верхний наконечник оболочки троса
  • 12 – обойма
  • 13 – стопорные скобы
  • 14 – ось педалей
  • 15 – кронштейн педалей сцепления и тормоза
  • 16 – дистанционная втулка
  • 17 – втулки педали сцепления
  • 18 – педаль тормоза
  • А — элемент поводка троса
  • Х — ход педали сцепления

– смажьте втулки педалей, пальцы на педалях сцепления и тормоза и палец поводка 7 троса консистентной смазкой ЛСЦ-15 или Литол-24;

– элемент "А" поводка 7 располагайте в сторону двигателя
