Проверка давления в топливной системе

Ремонт инжекторной системы питания, порядок проверки и замены форсунок нива 2121, этапы снятия и установки элементов питания двигателя нива 2131, ваз 2121. Эксплуатация и обслуживание системы впрыска топлива, зажигания, выпуска отработавших газов нива 2121. Инжекторный двигатель, карбюраторный двигатель. Устройство карбюраторной и инжекторной системы питания нива 2131.

Проверка давления в топливной системе Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на холодном двигателе ваз 2121.

Давление в топливной рампе проверяем обычным манометром (например, от шинного насоса).
На резьбовой штуцер манометра надеваем маслобензостойкий шланг (с внутренним диаметром 12 мм) и закрепляем его хомутом.

проверка давления в системе ваз 2121 Отворачиваем защитный колпачок на заднем торце топливной рампы.

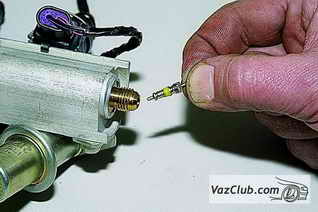

давление в топливной системе ваз 2131 Колпачком колесного вентиля выворачиваем золотник из штуцера топливной рампы (для наглядности операцию показываем на снятой рампе)...

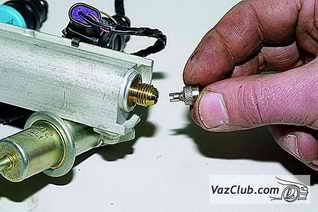

регулировка давления ...и, постепенно стравив давление топлива, вынимаем золотник.

На штуцер рампы надеваем шланг манометра и закрепляем его хомутом.
Пускаем двигатель нива 2131 и при его работе на холостом ходу...

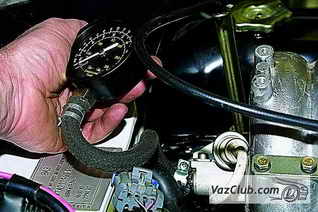

проверка давления ...проверяем давление топлива, которое должно быть 2,8–3,2 бар (2,8–3,2 атм).

Снимаем вакуумный шланг с регулятора давления топлива ваз 2131.
При исправном регуляторе давление топлива должно вырасти на 0,2–0,7 бар (0,2–0,7 атм).
